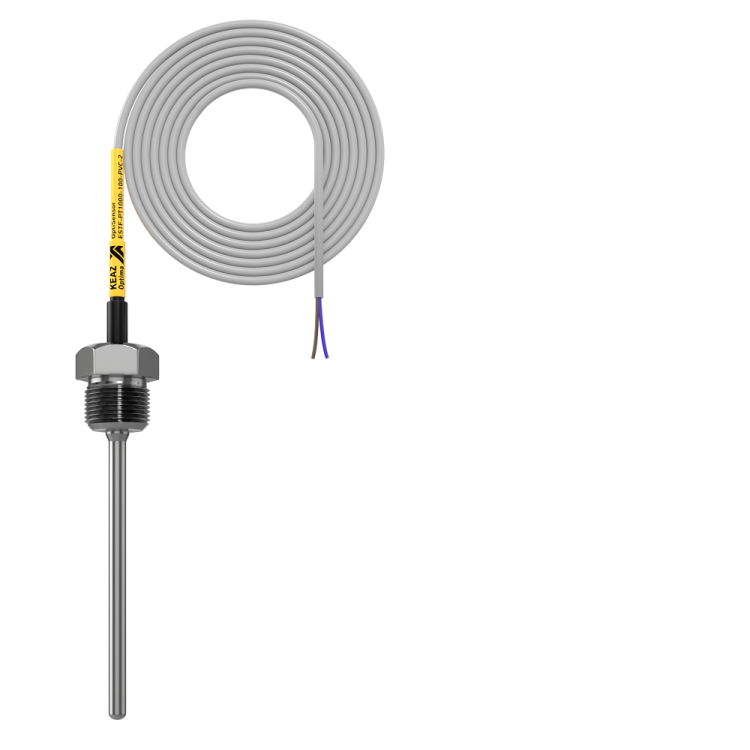

Датчик температуры погружной OptiSensor ESTF-PT1000-100-PVC-2 Pt1000 G 1/2' КЭАЗ (Курский электроаппаратный завод) 286497

Датчик температуры погружной ESTF-PT1000-100-PVC-2 от КЭАЗ предназначен для точного измерения температуры жидкостей и газов в системах отопления, вентиляции и кондиционирования. Его погружная часть из нержавеющей стали и защищённый корпус позволяют использовать устройство в условиях повышенной влажности и под давлением до 0,6 МПа.

Назначение и область применения

Датчик температуры погружной ESTF-PT1000-100-PVC-2 применяется для контроля температуры в замкнутых системах: теплообменниках, баках, трубопроводах ГВС, котлах, системах теплого пола. Устройство подходит для установки в среды с избыточным давлением до 0,6 МПа. Применяется в инженерных системах зданий, где требуется надёжный и долговечный контроль температурного режима.

Технические характеристики

• Тип чувствительного элемента: Pt1000 - платиновый терморезистор с сопротивлением 1000 Ом при 0 C
• Диапазон измеряемых температур: от -50 C до +120 C
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Длина погружаемой части: 100 мм - обеспечивает достаточную глубину погружения для точного считывания температуры
• Резьба для монтажа: G 1/2" - стандартизированное соединение для вворачивания в фланец или тройник
• Материал погружной трубки: нержавеющая сталь - устойчива к коррозии и механическим повреждениям
• Материал корпуса: АБС-пластик - легкий, ударопрочный, не подвержен воздействию влаги
• Длина кабеля: 2 м - ПВХ-изолированный провод с жилами для двухпроводного подключения
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры погружной ESTF-PT1000-100-PVC-2 монтируется путём вворачивания в резьбовое отверстие на трубопроводе или ёмкости. Для правильной работы необходимо:

• Убедиться, что резьба на оборудовании соответствует G 1/2"
• Не перетягивать - используйте ключ с моментом до 15 Нм
• Обеспечить герметичность с помощью ленты ФУМ или аналогичного уплотнителя
• Подключать по двухпроводной схеме, рекомендовано применять экранированный кабель с сечением не менее 0,2 мм2
• Запрещено погружать кабель в жидкость - он не имеет защиты выше IP65

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, работающего в системах отопления и кондиционирования. Использование материалов (нержавеющая сталь, АБС-пластик, ПВХ-кабель) обеспечивает безопасную работу в помещениях с высокой влажностью. Серия OptiSensor прошла внутренние испытания КЭАЗ на соответствие заявленным параметрам.

Преимущества

• Высокая точность благодаря Pt1000 - минимальная погрешность в широком диапазоне температур
• Защита IP65 - можно использовать в сырых и запылённых местах без дополнительных кожухов
• Быстрая реакция на изменения температуры - благодаря короткой погружаемой части и прямому контакту с средой
• Удобный кабель длиной 2 м - достаточно для большинства типовых установок
• Простота замены - стандартная резьба G 1/2" совместима с большинством существующих систем

Ограничения применения

• Недопустимо использование в агрессивных химических средах - материал трубки не рассчитан на кислоты, щёлочи или растворители
• Максимальное давление - 0,6 МПа; превышение может вызвать деформацию или разрушение
• Кабель не предназначен для постоянного погружения - его следует прокладывать вне среды
• Не подходит для измерений в паровой фазе - возможна потеря точности при конденсации
• Не используется в системах с циркуляцией твёрдых частиц - риск забивания или повреждения погружной части

Примеры использования

• Контроль температуры воды в баке горячего водоснабжения
• Измерение температуры теплоносителя в контуре радиаторного отопления
• Контроль температуры воздуха внутри вентиляционного канала (при условии, что поток не содержит влаги в виде капель)
• Автоматизация работы котельной - передача сигнала в контроллер для регулировки мощности

Практические советы

• Перед установкой проверьте, чтобы резьбовое отверстие было чистым и не имело заусенцев
• Если нужен длиннее кабель - обращайтесь к поставщику: KЭAZ предлагает заказ с удлинением кабеля шагом 1 метр
• Для снижения влияния электромагнитных помех используйте экранированный кабель и заземлите экран на одном конце
• При длительном использовании в холодных средах (ниже -20 C) проверяйте целостность изоляции кабеля - ПВХ становится хрупким
• Не допускайте попадания воды на разъём кабеля - даже при IP65 контактная группа не защищена от прямого затопления
