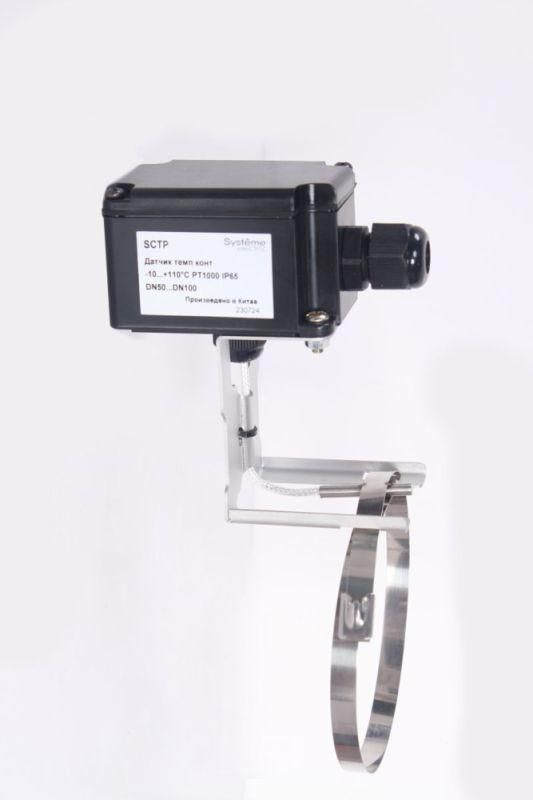

Датчик температуры контактный SE PT1000 -10...110°C Ø50…100мм Systeme Electric SCTP

Датчик температуры контактный -10…+110C PT1000 50…100мм IP65 от Systeme Electric предназначен для измерения температуры на поверхности труб и цилиндрических объектов. Артикул sctp обеспечивает точную передачу сигнала через трёхпроводную схему, что снижает влияние сопротивления проводов - особенно важно при длинных кабельных трассах.

Назначение и область применения

Этот датчик устанавливается непосредственно на внешнюю поверхность труб, теплообменников, корпусов оборудования. Он преобразует температуру поверхности в электрический сигнал PT1000 - сопротивление 1000 Ом при 0 C. Подходит для систем контроля температуры в пищевой, фармацевтической, химической промышленности, а также в HVAC и на производстве.

Технические характеристики

• Диапазон измерений: от -10 C до +110 C
• Тип сопротивления: PT1000 (сопротивление 1000 Ом при 0 C)
• Схема подключения: 3-проводная - минимизирует погрешность из-за сопротивления кабеля
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Подходящий диаметр трубы: 50–100 мм
• Материал корпуса: нержавеющая сталь AISI 316L - устойчив к коррозии и агрессивным средам

Совместимость и монтаж

Датчик совместим со всеми контроллерами и регистраторами, поддерживающими вход PT1000. Для установки требуется зажимной механизм, который плотно фиксирует датчик на трубе. Убедитесь, что поверхность трубы чистая, без ржавчины и масла - иначе будет потеря теплопередачи. Кабель выводится снизу, поэтому при монтаже учитывайте направление прокладки проводов.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Корпус выполнен из нержавеющей стали, что делает устройство безопасным для контакта с продуктами питания и медицинскими жидкостями. Нет внутренних элементов, способных выделять токсичные вещества.

Преимущества

• Высокая точность благодаря PT1000 - лучше, чем PT100, при длинных кабелях
• Трёхпроводная схема исключает погрешность из-за сопротивления провода
• Устойчивость к влаге и пыли позволяет использовать в сырых и запылённых помещениях
• Нержавеющий корпус - долгий срок службы даже в агрессивных средах

Ограничения применения

• Не предназначен для погружения в жидкости - IP65 не гарантирует герметичность при постоянном контакте с водой
• Измеряет температуру поверхности, а не внутренней среды - требует хорошего теплового контакта
• Не работает на трубах меньше 50 мм или больше 100 мм - зажим не обеспечит надёжного прилегания
• Не подходит для высоких давлений - используется только на открытых поверхностях

Примеры использования

• Контроль температуры нагревательных труб в системах ГВС
• Регулирование температуры в теплообменниках на пищевых производствах
• Мониторинг температуры корпусов насосов и компрессоров
• Автоматизация климатических систем в холодильных камерах

Практические советы

• Перед установкой протрите поверхность трубы спиртом - удалите жир и оксиды
• Затяните зажим равномерно - перекос ухудшает тепловой контакт
• Используйте экранированный кабель для подключения - снижает помехи в промышленной среде
• Проверьте сопротивление датчика мультиметром перед вводом в эксплуатацию: при 20 C должно быть около 1077 Ом
• Не используйте этот датчик вместо иммерсионного - он не заменяет погружаемый термосопротивление внутри жидкости
