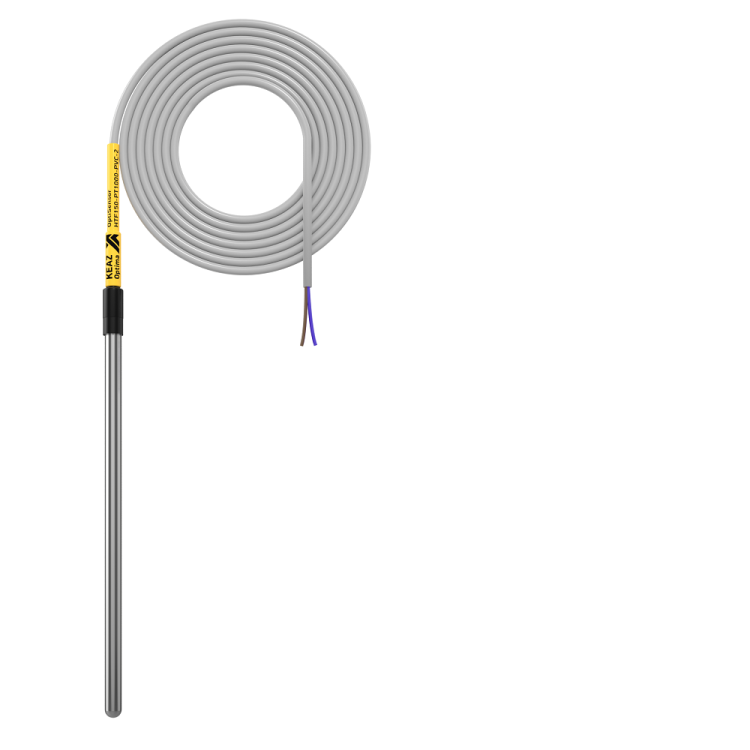

Датчик температуры канальный OptiSensor HTF150-PT1000-PVC-2 | 286494 КЭАЗ

Датчик температуры канальный HTF150-PT1000-PVC-2 от КЭАЗ предназначен для точного измерения температуры воздуха в вентиляционных каналах и системах отопления, кондиционирования и HVAC. Модель с погружной частью 150 мм и Pt1000-выходным сигналом обеспечивает совместимость с большинством контроллеров автоматики, а прочная конструкция из нержавеющей стали и АБС-пластика делает её надёжной для длительной эксплуатации в инженерных сетях зданий.

Назначение и область применения

Датчик температуры канальный HTF150-PT1000-PVC-2 используется для контроля температуры воздуха в воздушных каналах систем вентиляции, кондиционирования и отопления. Применяется в коммерческих и промышленных зданиях: офисах, больницах, торговых центрах, логистических комплексах. Подходит для установки на прямых участках воздуховодов, где требуется стабильное и быстрое реагирование на изменения температуры.

Технические характеристики

• Тип датчика: Pt1000 — пассивный сопротивностный термосensor с высокой точностью и линейностью сигнала;
• Диапазон измерения: от -50 до +120 °C — позволяет работать в условиях зимнего запуска и перегрева;
• Длина погружаемой части: 150 мм — достаточна для замера температуры в потоке воздуха, минимизируя влияние стенок канала;
• Материал погружной части: нержавеющая сталь — устойчив к коррозии, не выделяет вредных веществ;
• Материал корпуса: АБС-пластик — легкий, ударопрочный, не проводит ток;
• Степень защиты: IP65 — защищён от пыли и струй воды, подходит для помещений с повышенной влажностью;
• Питание и сигнал: выходной сигнал Pt1000, без активного питания — совместим с любыми входами контроллеров, поддерживающими RTD-термосопротивления;
• Длина кабеля: 2 метра — ПВХ-изоляция, устойчива к механическим нагрузкам и химическим воздействиям;
• Цвет: серый — соответствует цветовой гамме инженерного оборудования;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик температуры канальный HTF150-PT1000-PVC-2 монтируется через фланец OptiSensor MF-6 или погружную гильзу OptiSensor TH. Установка выполняется на поверхность воздуховода — не требует сверления или доработки конструкции. Резьбовое соединение обеспечивает герметичность и жесткую фиксацию. Кабель 2 м позволяет легко подключить датчик к контроллеру, расположенному в шкафе управления. Для длинных трасс возможен заказ кабеля другой длины (шаг 1 м).

Безопасность и стандарты

Датчик соответствует требованиям безопасности для использования в системах HVAC. Высокий класс защиты IP65 исключает попадание пыли и брызг воды внутрь устройства. Нержавеющая сталь и АБС-пластик не выделяют токсичных веществ даже при максимальных температурах. Соответствие стандартам на материалы гарантирует безопасность в помещениях с людьми.

Преимущества

• Высокая точность измерения благодаря Pt1000 — лучше, чем аналоги с термопарами, особенно при низких температурах;
• Устойчивость к коррозии — долгий срок службы в агрессивных средах (например, при использовании моющих средств в вентсистемах);
• Отсутствие необходимости в питании — снижает сложность схемы и риск отказа;
• Готовый кабель с ПВХ-изоляцией — экономит время монтажа;
• Совместимость с широким спектром контроллеров — не требует специализированных интерфейсов.

Ограничения применения

• Не предназначен для измерения температуры жидкостей, паров или агрессивных газов — только для неагрессивных воздушных сред;
• Не рекомендован для установки в местах с сильными вибрациями — требуется жесткая фиксация через фланец или гильзу;
• Длина кабеля 2 м — при удалении контроллера более чем на 5–7 м потребуется удлинение или использование экранированных кабелей;
• Не подходит для установки внутри каналов с высокой скоростью потока (>10 м/с) — возможна эрозия поверхности гильзы.

Примеры использования

• Контроль температуры на выходе из рекуператора в системе вентиляции;
• Фиксация температуры всасываемого воздуха перед нагревательным элементом;
• Автоматическое регулирование работы кондиционера по показаниям в главном воздуховоде;
• Контроль температуры в системах теплого пола с принудительной циркуляцией воздуха.

Практические советы

• Перед монтажом проверьте, чтобы погружаемая часть находилась в центре воздушного потока — это повышает точность измерения;
• Используйте только комплектные фланцы OptiSensor MF-6 или гильзы OptiSensor TH — другие крепления могут нарушить герметичность;
• При прокладке кабеля избегайте контакта с горячими поверхностями — ПВХ-изоляция теряет прочность выше +70 °C;
• При подключении к контроллеру убедитесь, что он поддерживает Pt1000 — не путайте с Pt100, хотя они похожи, но имеют другое сопротивление;
• При замене старого датчика — сравните длину погружаемой части; 150 мм — оптимально для стандартных прямоугольных воздуховодов 200×200 мм и больше.
