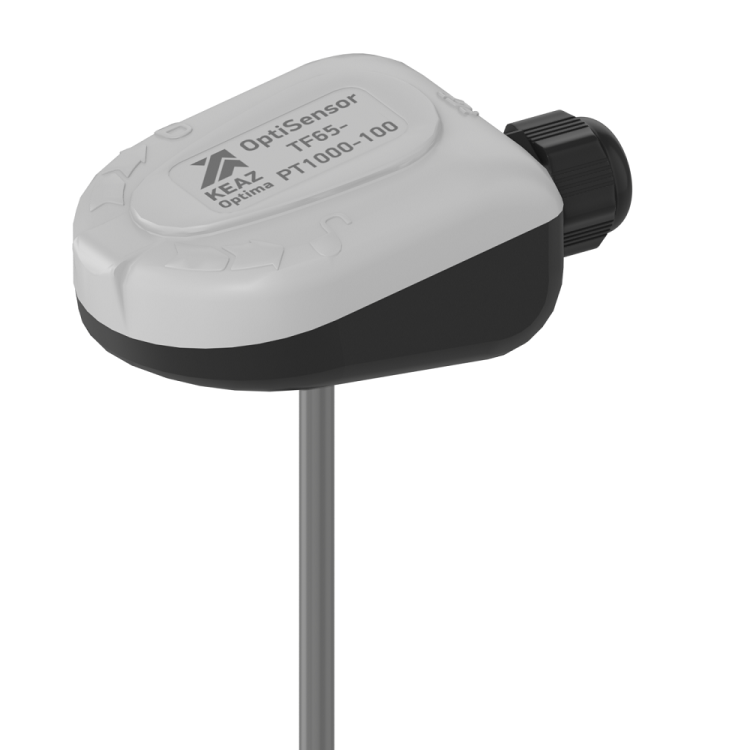

Датчик температуры канальный OptiSensor TF65-PT1000-100 Pt1000 КЭАЗ (Курский электроаппаратный завод) 286502

Датчик температуры канальный TF65-PT1000-100 от КЭАЗ - пассивный датчик с сопротивлением Pt1000 для точного измерения температуры воздуха в вентиляционных каналах и системах отопления, кондиционирования и вентиляции. Модель TF65-PT1000-100 совмещает прочную нержавеющую сталь и компактный ABS-корпус, обеспечивая надёжную работу в широком диапазоне температур.

Назначение и область применения

Датчик температуры канальный TF65-PT1000-100 предназначен для измерения температуры неагрессивных газообразных сред - например, воздуха в HVAC-системах. Применяется в вентиляционных установках, воздушных каналах, рекуператорах и тепловых насосах. Подходит для контроля температуры на входе/выходе воздуха, в рециркуляционных контурах и на участках с постоянным потоком.

Технические характеристики

• Тип датчика: Pt1000 - сопротивление 1000 Ом при 0 C, высокая точность и стабильность сигнала;
• Диапазон измерения: от –50 до +150 C - подходит для экстремальных условий, включая зимние условия и нагрев;
• Длина погружаемой части: 100 мм - оптимальна для установки в каналы с толщиной стенки до 40–50 мм;
• Степень защиты: IP65 - защищён от пыли и струй воды, безопасен для влажных помещений;
• Материал погружной части: нержавеющая сталь - устойчив к коррозии, долговечен;
• Корпус: АБС-пластик серого цвета - легкий, ударопрочный, не проводит ток;
• Выходной сигнал: пассивный (сопротивление), требует внешнего измерительного устройства (например, контроллера с входом Pt1000);
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик TF65-PT1000-100 не имеет собственного крепления - он устанавливается через специальные элементы. Для монтажа используются:

• Погружная гильза OptiSensor TH - позволяет легко заменить датчик без демонтажа системы; длина гильзы должна соответствовать глубине установки (стандарт 200 мм, возможна и 50 мм);
• Фланец OptiSensor MF-6 - для крепления прямо к стенке воздуховода с резьбовым соединением;
• Резьбовое присоединение - стандартная резьба M16x1, совместима с большинством гильз и фланцев.

Установка выполняется перпендикулярно потоку воздуха. Убедитесь, что погружаемая часть полностью находится в воздушном потоке - иначе показания будут искажены.

Безопасность и стандарты

Датчик TF65-PT1000-100 соответствует требованиям безопасности для оборудования в системах отопления и вентиляции. Степень защиты IP65 гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью. Нержавеющая сталь и ABS-пластик не выделяют вредных веществ при работе в пределах заявленного температурного диапазона.

Преимущества

• Высокая точность благодаря Pt1000 - лучше линейность и чувствительность по сравнению с Pt100;
• Устойчивость к коррозии - материал погружной части не окисляется даже при длительной эксплуатации;
• Легкая замена - при использовании гильзы TH датчик можно менять без остановки системы;
• Компактный корпус - не занимает много места в ограниченных пространствах каналов;
• Широкий диапазон температур - подходит как для холодных зон, так и для нагревательных секций.

Ограничения применения

• Не применяется для измерения температуры жидкостей, паров, агрессивных газов или взрывоопасных сред;
• Не является активным датчиком - требуется совместимый контроллер с входом Pt1000 (не работает с аналоговыми входами 0–10 В или 4–20 мА без преобразователя);
• Погружаемая часть 100 мм слишком коротка для установки в толстые стенки каналов (>50 мм) без гильзы;
• ABS-корпус не рассчитан на прямое воздействие солнечного света или высокую температуру вне воздушного потока - избегайте монтажа рядом с нагревательными элементами без теплоизоляции.

Примеры использования

• Контроль температуры на выходе из рекуператора в системе принудительной вентиляции;
• Измерение температуры всасываемого воздуха в кондиционере перед испарителем;
• Автоматическое регулирование температуры в приточных установках с подогревом;
• Контроль температуры в каналах систем отопления с тепловыми насосами.

Практические советы

• Выбирайте гильзу OptiSensor TH длиной 200 мм - она обеспечивает лучшую термическую стабилизацию и удобство обслуживания;
• Перед монтажом проверьте соответствие резьбы на датчике и гильзе - стандарт M16x1, но у некоторых моделей гильз может отличаться шаг;
• Если система работает при температурах ниже –30 C, убедитесь, что кабели и соединения не становятся хрупкими - используйте кабели с низкотемпературной изоляцией;
• Для точных измерений не допускайте попадания конденсата на клеммную головку - она не герметична, хотя сам датчик IP65;
• При замене датчика TF65-PT1000-100 на другой - сохраните исходную настройку контроллера, так как Pt1000 и Pt100 имеют разные коэффициенты.
