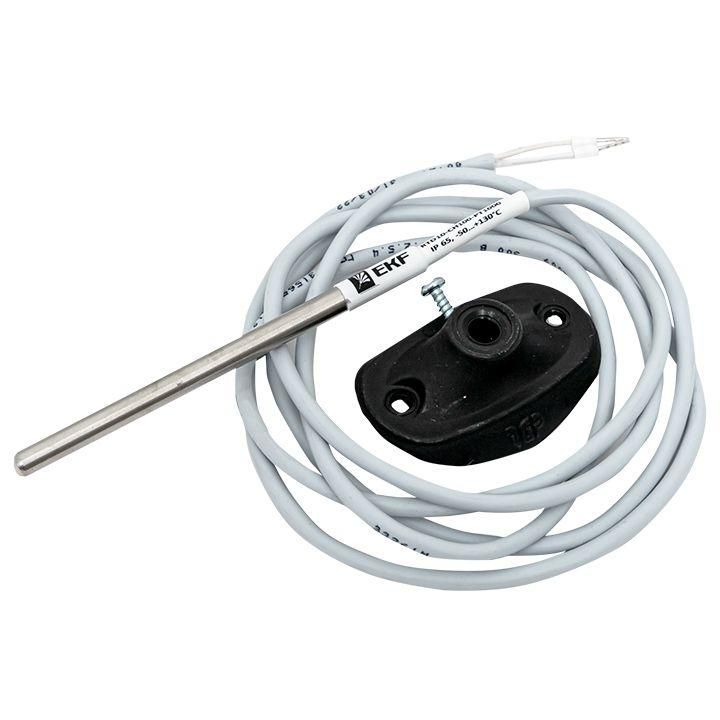

Бескорпусный канальный датчик температуры 100 мм | RTD10-CH100-PT1000 EKF

Бескорпусный канальный датчик температуры 100 мм от EKF (арт. rtd10-ch100-pt1000) предназначен для точного измерения температуры воздуха внутри воздушных каналов систем вентиляции, отопления и кондиционирования. Его компактная бескорпусная форма позволяет легко устанавливать устройство прямо в стенку воздуховода без необходимости изменения конструкции.

Назначение и область применения

Датчик используется для контроля температуры в системах HVAC — отопления, вентиляции и кондиционирования. Подходит для установки в металлические, пластиковые и другие типы воздуховодов, где требуется постоянный мониторинг температуры воздуха. Применяется в коммерческих зданиях, офисах, промышленных объектах и жилых комплексах. Может работать как с потоками воздуха, так и с другими неагрессивными газообразными средами.

Технические характеристики

• Диапазон измерений: от -50 до +130 °C — обеспечивает работу в широких условиях, включая зимние условия на вытяжках и летнюю нагреваемую вентиляцию;
• Тип сенсора: Pt1000 — платиновый термосопротивление с высокой стабильностью и точностью, совместимо с большинством контроллеров HVAC;
• Длина кабеля: 1,5 м — достаточна для подключения к ближайшему регулятору или шкафу управления без удлинителей;
• Длина чувствительной части: 100 мм — оптимальна для замера температуры в центральной зоне воздуховода, минимизирует влияние периферийных эффектов;
• Тип монтажа: канальный — встраивается в стенку воздуховода через отверстие, не требует внешнего корпуса.

Совместимость и монтаж

Датчик rtd10-ch100-pt1000 устанавливается путём просверливания отверстия диаметром 8–10 мм в стенке воздуховода. Чувствительный элемент вводится внутрь канала, а кабель выводится наружу. Крепление фиксируется за счёт плотного контакта с поверхностью — дополнительные хомуты или герметики не требуются. Совместим со всеми контроллерами, поддерживающими вход Pt1000 (4-20 mA, 0-10 V, RS485 — зависит от системы сбора данных). Для подключения используйте экранированный кабель, особенно при прокладке рядом с силовыми линиями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования в системах HVAC. Произведено в соответствии с российскими нормами и является прямым аналогом европейских решений. Сертифицирован для работы в помещениях с повышенной влажностью и переменным давлением. Не содержит токсичных материалов, безопасен для людей и окружающей среды.

Преимущества

• Высокая точность благодаря Pt1000 — минимальная погрешность даже при колебаниях температуры;
• Минимальная инерция — быстрый отклик на изменение температуры воздуха;
• Устойчивость к механическим воздействиям — прочный проводник и надёжная изоляция кабеля;
• Российское производство — гарантия доступности запчастей и сервиса;
• Замена зарубежных аналогов — можно использовать вместо дорогостоящих импортных решений без переделки системы.

Ограничения применения

• Не предназначен для установки в агрессивные среды — пары кислот, щелочей, растворителей повредят изоляцию;
• Не рассчитан на погружение в жидкости — работает только в газовой среде;
• Чувствителен к сильным вибрациям — не рекомендован для установки на вибрирующих участках без демпферов;
• Требуется предварительное отключение питания при монтаже — работа под напряжением недопустима.

Примеры использования

• Контроль температуры в приточных каналах систем кондиционирования в торговом центре;
• Фиксация температуры на выходе из рекуператора в системе вентиляции офисного здания;
• Автоматическое управление тепловой мощностью в системе отопления на основе показаний с воздуховода;
• Мониторинг температуры в вытяжном канале кухонной вентиляции ресторана.

Практические советы

• Выбирайте место установки в центре воздуховода — там скорость потока наиболее равномерна, показания точнее;
• Убедитесь, что отверстие в воздуховоде точно соответствует размеру датчика — слишком большое отверстие снижает герметичность;
• При прокладке кабеля избегайте резких изгибов — радиус изгиба не менее 50 мм;
• Перед первым запуском проверьте сопротивление датчика мультиметром — при 20 °C оно должно быть около 1077 Ом (Pt1000);
• Для долгой службы не допускайте попадания воды на контактную группу кабеля — используйте термоусадку или герметик на месте прохода.
