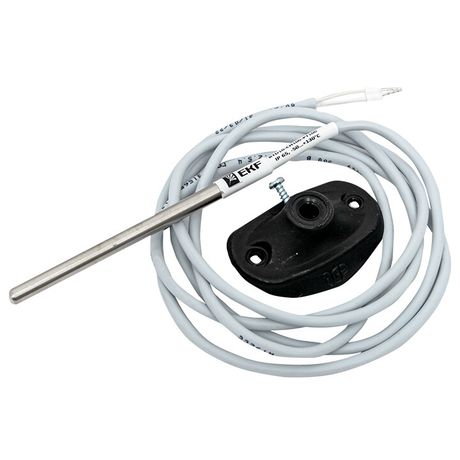

Бескорпусный канальный датчик температуры 100 мм | RTD10-CH100-PT100 EKF

Датчик температуры бескорпусный канальный 100 мм от бренда EKF (артикул rtd10-ch100-pt100) предназначен для точного измерения температуры воздуха внутри воздушных каналов систем вентиляции, отопления и кондиционирования. Его бескорпусная конструкция позволяет легко устанавливать устройство прямо в воздуховод без необходимости изменения его формы.

Назначение и область применения

Этот датчик используется в системах HVAC для контроля температуры воздуха в круглых или прямоугольных воздуховодах. Подходит для установки в жилых, коммерческих и промышленных зданиях. Применяется в автоматических системах управления микроклиматом, где требуется постоянный сбор данных о температуре потока воздуха. Может работать как с холодным, так и с нагретым воздухом — до +130 °C.

Технические характеристики

• Тип сенсора: Pt100 — металлический термосопротивление с высокой стабильностью и линейностью сигнала
• Диапазон измерений: от –50 °C до +130 °C
• Длина кабеля: 1,5 метра — достаточно для подключения к контроллеру без удлинителей в большинстве монтажных ситуаций
• Материал чувствительного элемента: нержавеющая сталь — устойчив к коррозии, не выделяет вредных веществ
• Исполнение: бескорпусное — отсутствие внешнего корпуса снижает аэродинамическое сопротивление и упрощает встраивание
• Габаритная длина: 100 мм — оптимальная глубина погружения для точного замера температуры в центральной части воздуховода

Совместимость и монтаж

Датчик совместим со всеми стандартными контроллерами HVAC, принимающими сигнал от Pt100-термосопротивлений. Для монтажа необходимо просверлить отверстие диаметром 8–10 мм в стенке воздуховода. Датчик вставляется в отверстие до упора; кабель выводится наружу и подключается к входному модулю системы управления. Крепление осуществляется за счет плотного контакта с поверхностью — дополнительные фиксаторы не требуются. Установка возможна как на горизонтальных, так и на вертикальных участках воздуховода.

Безопасность и стандарты

Произведён в соответствии с российскими нормами качества. Соответствует требованиям безопасности для оборудования, используемого в системах отопления и вентиляции. Нержавеющая сталь соответствует стандарту AISI 304/316L — безопасна для использования в помещениях с повышенными требованиями к гигиене (больницы, лаборатории, пищевые производства).

Преимущества

• Высокая точность измерений благодаря использованию Pt100-сенсора — минимальная погрешность даже при перепадах температур
• Уменьшенное аэродинамическое сопротивление — не создаёт турбулентности в потоке воздуха
• Российское производство — гарантия доступности запчастей и сервисной поддержки
• Аналог европейских решений — можно использовать вместо импортных датчиков без переделки системы
• Стойкость к влаге и химически нейтральным газам — надёжно работает в условиях конденсата и циркуляции воздуха

Ограничения применения

• Не предназначен для установки в агрессивных средах — например, в канализационных вентканалах с паром кислот или щелочей
• Не рассчитан на контакт с жидкостями — только для измерения температуры воздуха
• Максимальная рабочая температура +130 °C — нельзя применять в системах с прямым нагревом выше этого значения (например, в сушильных камерах)
• Не имеет встроенной защиты от перегрузок — требует подключения через защитную аппаратуру (фьюз, стабилизатор)

Примеры использования

• Контроль температуры в приточных каналах систем кондиционирования офисных зданий
• Автоматизация регулировки тепловой мощности в системах рекуперации
• Фиксация температуры воздуха перед теплообменником в вентиляционных установках
• Интеграция в БАС (системы автоматизации зданий) для формирования графиков работы климатического оборудования

Практические советы

• При монтаже ориентируйте датчик против направления движения воздуха — это обеспечивает более равномерный прогрев сенсора
• Убедитесь, что место установки находится в зоне активного потока — не рядом с углами, поворотами или дефлекторами
• Проверьте посадочный диаметр отверстия в воздуховоде — он должен быть не менее 8 мм, чтобы датчик вошёл свободно
• Не допускайте перегибов кабеля — радиус изгиба минимум 50 мм, чтобы не повредить внутренние проводники
• Перед первым запуском проверьте сопротивление датчика мультиметром — при 25 °C оно должно быть около 100 Ом (Pt100)
