Бескорпусный канальный датчик температуры 200 мм | RTD10-CH200-PT100 EKF

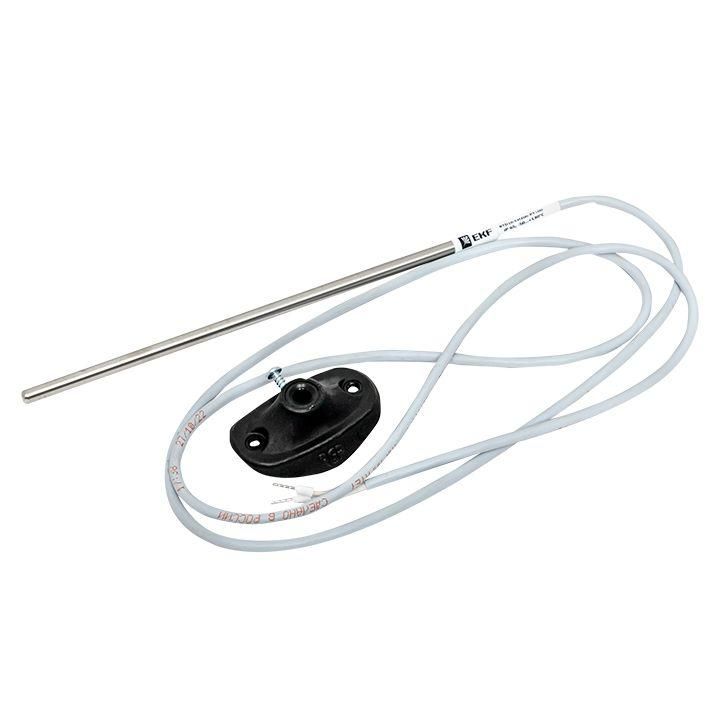

Датчик температуры канальный бескорпусной 200 мм EKF - устройство для точного измерения температуры воздуха внутри воздушных каналов систем вентиляции и кондиционирования. Артикул rtd10-ch200-pt100 относится к серии PROxima и предназначен для постоянного контроля температурных показателей в HVAC-системах.

Назначение и область применения

Датчик температуры канальный бескорпусной 200 мм EKF используется для непрерывного измерения температуры воздуха в прямоугольных или круглых воздуховодах систем отопления, вентиляции и кондиционирования (HVAC). Подходит для установки в жилых, коммерческих и промышленных зданиях. Применяется в автоматических системах управления микроклиматом, где требуется точная обратная связь по температуре воздуха.

Технические характеристики

• Тип сенсора: Pt100 - металлический термочувствительный элемент с линейной зависимостью сопротивления от температуры;
• Диапазон измерений: от –50 до +130 C - позволяет использовать датчик даже в условиях экстремальных перепадов температур;
• Длина питающего кабеля: 1,5 м - обеспечивает достаточную длину для подключения к контроллеру без необходимости удлинения;
• Длина чувствительной части: 200 мм - оптимальна для замера средней температуры потока в воздуховоде;
• Материал корпуса: бескорпусная конструкция - сенсор выполнен в виде гибкого провода с защищённым измерительным участком, что упрощает монтаж в тесных местах.

Совместимость и монтаж

Датчик температуры канальный бескорпусной 200 мм EKF монтируется внутрь воздуховода через технологическое отверстие. Для фиксации рекомендуется использовать специальную вставку или герметичный проходной патрубок. Кабель выводится наружу и подключается к входному контуру регулятора температуры (например, к контроллеру системы BMS). Учитывайте, что сенсор должен располагаться в центральной зоне потока воздуха - не близко к стенкам, углам или источникам тепла/холода. Совместим со всеми контроллерами, поддерживающими сигнал Pt100 (4–20 mA, 0–10 V, RS485 - зависит от интерфейса принимающего оборудования).

Безопасность и стандарты

Произведено в соответствии с российскими нормами качества. Сертифицирован как аналог европейских решений. Электроизоляция соответствует требованиям безопасности для работы в помещениях класса IP20. Нет открытых токоведущих частей - безопасен при обслуживании в работающих системах. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая точность измерений благодаря использованию платины Pt100 - минимальная погрешность в широком диапазоне температур;
• Гибкая бескорпусная форма легко адаптируется к любому сечению воздуховода, в том числе нестандартному;
• Российское производство - гарантия совместимости с отечественной аппаратурой и быстрая доставка запчастей;
• Альтернатива дорогим импортным решениям - функционально идентичен европейским аналогам, но доступнее по цене.

Ограничения применения

• Не агрессивными газами - например, хлором, аммиаком, кислотными парями; проверьте химическую совместимость среды перед установкой;
• Не рассчитан на прямую контактную установку в жидкие среды - предназначен исключительно для измерения температуры воздуха;
• Кабель 1,5 м может оказаться недостаточно длинным для удалённых щитов - потребуется использование муфт или удлинителей;
• Не имеет собственного экрана защиты - требует внешнего механического крепления в воздуховоде для предотвращения повреждения потоком.

Примеры использования

• Установка в приточных каналах офисных зданий для регулировки температуры подаваемого воздуха;
• Контроль температуры в вытяжных трубопроводах кухонных вентиляционных систем;
• Интеграция в системы тепловой автоматизации производственных помещений с высокой степенью теплоизоляции;
• Замена старых датчиков в существующих HVAC-сетях - благодаря одинаковым параметрам Pt100 возможна прямая замена без изменения схемы подключения.

Практические советы

• Перед монтажом убедитесь, что отверстие в воздуховоде точно соответствует длине сенсора - 200 мм. Лучше сверлить с помощью шаблона;
• Фиксируйте датчик так, чтобы его активная часть находилась в центре потока, а не у стенки - иначе показания будут искажены;
• Защитите место выхода кабеля от механических нагрузок - используйте кабельный ввод или пластиковую гофру;
• Проверяйте целостность сопротивления Pt100 мультиметром до подключения - при 20 C сопротивление должно быть около 107–109 Ом;
• Если система работает при температурах ниже –20 C, убедитесь, что кабель сохраняет эластичность - стандартный изоляционный слой не трескается при этом диапазоне.
