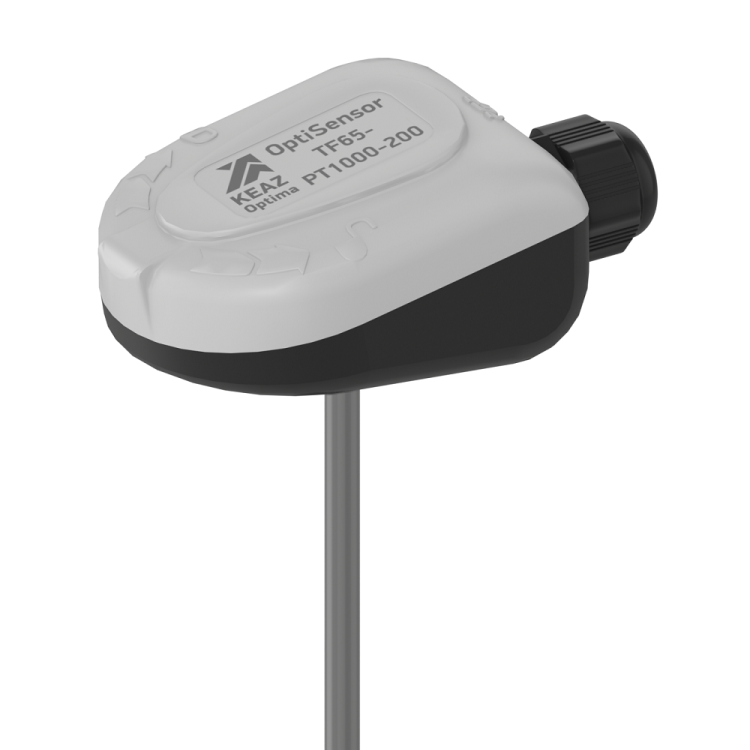

Датчик температуры канальный OptiSensor TF65-PT1000-200 | 284732 КЭАЗ

Датчик температуры канальный TF65-PT1000-200 от КЭАЗ — пассивный датчик с сопротивлением Pt1000 для точного измерения температуры воздуха в вентиляционных каналах и системах кондиционирования. Модель TF65-PT1000-200 устанавливается через гильзу или фланец, обеспечивает надёжную работу в широком диапазоне температур и соответствует требованиям IP65.

Назначение и область применения

Датчик температуры канальный TF65-PT1000-200 предназначен для измерения температуры неагрессивных газообразных сред — например, воздуха в системах вентиляции, отопления и кондиционирования (ВКУ). Он используется в инженерных сетях зданий, где требуется контроль температуры на участках воздушных каналов. Применяется совместно с погружными гильзами или монтажными фланцами для установки внутри воздуховода.

Технические характеристики

• Тип датчика: Pt1000 — сопротивление 1000 Ом при 0 °C, высокая точность и стабильность сигнала;
• Выходной сигнал: Pt1000 — аналоговый, требует внешнего измерительного устройства (например, контроллера с входом Pt1000);
• Диапазон измерения: от –50 до +150 °C — подходит для холодных и горячих воздуховодов;
• Диапазон рабочих температур: тот же — датчик выдерживает экстремальные условия без потери точности;
• Длина погружаемой части: 200 мм — оптимальна для установки в стандартные воздуховоды;
• Материал погружаемой части: нержавеющая сталь — устойчив к коррозии, долговечен;
• Клеммная головка: АБС-пластик, серый цвет — защищает контакты, легкий вес, не проводит ток;
• Степень защиты: IP65 — полностью защищён от пыли, устойчив к струям воды с любого направления;
• Способ монтажа: через фланец или гильзу — не приваривается, не сверлится;
• Присоединение к процессу: резьбовое — совместимо с гильзами OptiSensor TH;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик TF65-PT1000-200 не устанавливается прямо в воздуховод. Его необходимо монтировать через специальные комплектующие:

• Погружная гильза OptiSensor TH — позволяет вставить датчик внутрь канала, сохраняя герметичность;
• Фланец OptiSensor MF-6 — крепится к стенке воздуховода, датчик вставляется в гильзу, установленную во фланце.

Резьбовое соединение стандартизировано — совместимо с гильзами того же семейства OptiSensor. Для замены датчика достаточно вынуть его из гильзы, не нарушая целостность воздуховода.

Безопасность и стандарты

Датчик TF65-PT1000-200 соответствует степени защиты IP65, что делает его безопасным для использования в помещениях с повышенной влажностью или возможным попаданием брызг. Нержавеющая сталь и АБС-пластик обеспечивают химическую стойкость к неагрессивным средам. Устройство не содержит опасных материалов и не требует особых мер безопасности при монтаже.

Преимущества

• Высокая точность благодаря Pt1000 — лучше, чем термопары, в диапазоне до 150 °C;
• Защита IP65 — работает даже в условиях запылённых или влажных помещений;
• Легкая замена — датчик можно менять без демонтажа воздуховода;
• Универсальная совместимость — работает с большинством современных контроллеров HVAC;
• Низкая тепловая инертность — быстрый отклик на изменения температуры воздуха.

Ограничения применения

• Не применяется для измерения температуры жидкостей, паров или агрессивных газов — материал не рассчитан на химически активные среды;
• Требуется внешний преобразователь/контроллер с входом Pt1000 — сам по себе не даёт цифровой вывод;
• Не допускается механическое воздействие на чувствительный элемент — удары или перегрузки могут повредить сопротивление;
• Длина погружения 200 мм — слишком коротка для глубоких каналов (>300 мм), тогда нужна другая модель.

Примеры использования

• Контроль температуры нагреваемого воздуха перед теплообменником в системе рекуперации;
• Измерение температуры на выходе из кондиционера для регулировки работы вентилятора;
• Автоматическое управление клапанами в системах вентиляции офисных зданий;
• Контроль температуры в рециркуляционном контуре центральной вентиляции.

Практические советы

• Выбирайте длину гильзы (TH) так, чтобы погружаемая часть датчика находилась в центре потока воздуха — не у стены и не у угла канала;
• Проверьте соответствие резьбы гильзы и датчика — все компоненты OptiSensor имеют унифицированную резьбу M16x1,5;
• Перед первым запуском проверьте сопротивление датчика мультиметром: при 20 °C оно должно быть около 1077–1085 Ом;
• Не используйте датчик в местах с постоянными вибрациями — они могут вызвать усталостное разрушение металлической части;
• При длительной работе выше 100 °C периодически проверяйте состояние изоляции клеммной головки — пластик может стареть.
