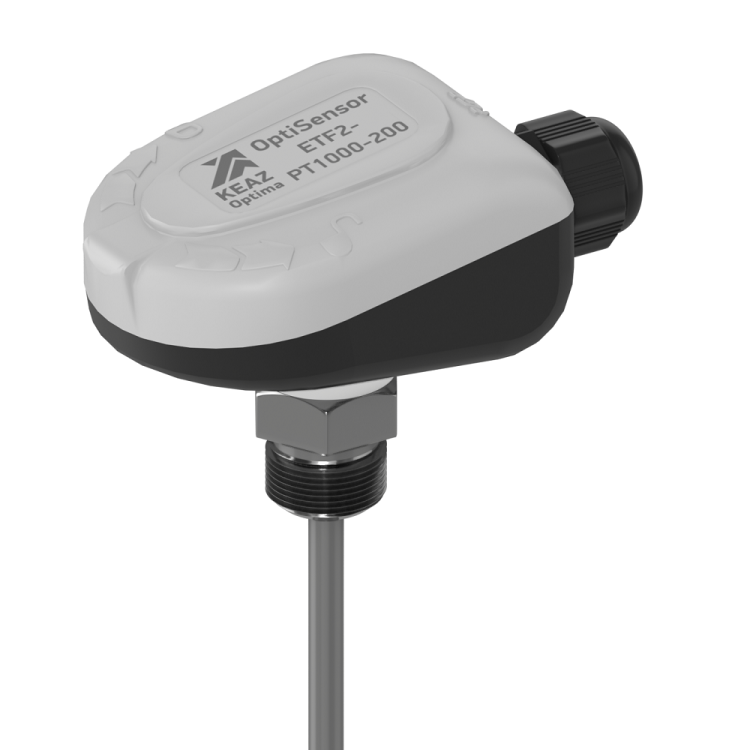

Датчик температуры погружной OptiSensor ETF2-PT1000-200 Pt1000 IP65 КЭАЗ (Курский электроаппаратный завод) 286507

Датчик температуры погружной ETF2-PT1000-200 КЭАЗ - это надёжный пассивный термосопротивленческий датчик для контроля температуры жидкостей и газов в системах отопления, вентиляции и кондиционирования. Название модели указывает на тип чувствительного элемента (Pt1000), длину погружаемой части (200 мм) и производителя - КЭАЗ. Этот датчик предназначен для установки в трубы и ёмкости с давлением до 0,6 МПа.

Назначение и область применения

Датчик температуры погружной ETF2-PT1000-200 КЭАЗ используется для точного измерения температуры в теплоносителе, воде, паре или других средах внутри трубопроводов и закрытых ёмкостей. Применяется в инженерных системах зданий: отопление, вентиляция, кондиционирование (HVAC), горячее водоснабжение, тепловые пункты. Подходит для систем с избыточным давлением до 0,6 МПа. Не предназначен для работы в агрессивных химических средах или открытых водоёмах.

Технические характеристики

• Тип датчика: Pt1000 - термосопротивление с сопротивлением 1000 Ом при 0 C; обеспечивает высокую точность и стабильность сигнала;
• Диапазон измерения: от -50 до +150 C - соответствует требованиям большинства HVAC-систем;
• Длина погружаемой части: 200 мм - гарантирует достаточную глубину погружения для точного замера температуры потока;
• Резьба: G 1/2" - стандартизированное соединение для вворачивания в фланцы, тройники, пробки;
• Материал погружной трубки: нержавеющая сталь - устойчив к коррозии, совместим с водой, антифризом, паром;
• Клеммная головка: АБС-пластик - защищает контакты, легкий вес, не проводит ток, серого цвета;
• Степень защиты: IP65 - полностью защищена от пыли, выдерживает струю воды из любого направления;
• Способ подключения: двухпроводная схема - требует внешнего измерительного устройства (например, контроллера или преобразователя);
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик температуры погружной ETF2-PT1000-200 КЭАЗ монтируется путём ввинчивания в подготовленное резьбовое отверстие на трубопроводе или ёмкости. Для правильной работы важно:

• Убедиться, что резьба в месте установки соответствует G 1/2";
• Не перетягивать - используйте ключ с ограничителем момента, чтобы не повредить пластиковую головку;
• При необходимости примените герметизирующую ленту (ФУМ) или пасту на резьбу, исключая попадание материала внутрь канала;
• Погружаемая часть должна находиться в потоке жидкости, а не в «мертвой зоне» - например, не у стенки трубы;
• Кабель подводится снизу, рекомендовано использовать экранированный провод сечением ≥0,2 мм2 для минимизации помех.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, работающего в системах отопления и кондиционирования. Сертифицирован для эксплуатации в помещениях с нормальной влажностью и температурой окружающей среды. Отсутствие взрывозащиты делает его непригодным для опасных зон (взрывоопасные среды, газовые сети). Устройство не содержит свинца и запрещённых веществ согласно RoHS.

Преимущества

• Высокая точность благодаря Pt1000 - лучше, чем Pt100, особенно при больших расстояниях между датчиком и прибором;
• Нержавеющая стальная гильза - долговечность даже при циклическом нагреве и воздействии воды с примесями;
• Защита IP65 - можно устанавливать в сырых помещениях, на чердачных этажах, в котельных;
• Пластиковая клеммная головка - снижает риск короткого замыкания, удобна для обслуживания;
• Прямая установка в трубу - минимальная задержка реакции на изменение температуры.

Ограничения применения

• Не допускается использование в системах с давлением выше 0,6 МПа - возможна деформация корпуса;
• Запрещено погружать в агрессивные химические среды (кислоты, щёлочи, растворители) - материал гильзы устойчив только к воде и антифризам;
• Не предназначен для установки в движущиеся потоки с высокой скоростью (>3 м/с) - риск эрозии поверхности;
• Не работает самостоятельно - требуется внешний измерительный прибор (терморегулятор, контроллер, модуль сбора данных);
• Пластиковая головка не рассчитана на прямое солнечное излучение или длительное воздействие температур выше +60 C вне корпуса.

Примеры использования

• Контроль температуры теплоносителя в контуре радиаторного отопления;
• Измерение температуры воды в баке ГВС;
• Контроль входящего и исходящего воздуха в воздушном теплообменнике;
• Автоматизация работы насосов в системах теплого пола;
• Сигнализация перегрева в котле или теплообменнике.

Практические советы

• Перед установкой проверьте, что резьбовое отверстие чистое и не имеет заусенцев - иначе датчик не завинтится плотно;
• Если система уже заполнена жидкостью, отключите давление перед демонтажем - датчик нельзя менять под нагрузкой;
• Для длинных кабельных трасс (более 50 м) используйте экранированный кабель и заземлите экран на одном конце;
• При первом включении - проверьте сопротивление датчика мультиметром: при комнатной температуре (20–25 C) оно должно быть около 1077–1100 Ом;
• Не применяйте этот датчик вместо термопары - он не подходит для измерений выше 150 C или в условиях быстрых скачков температуры (например, в паровых котлах).
