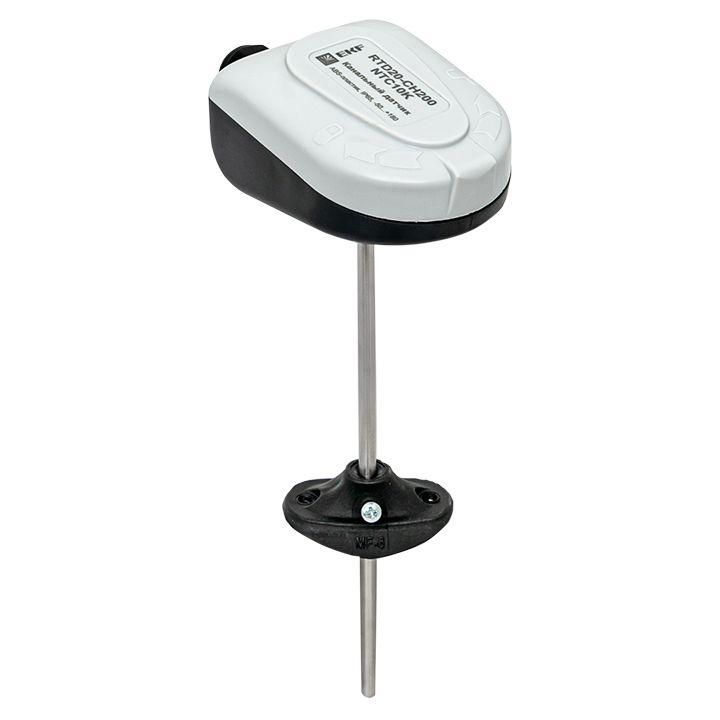

Канальный датчик температуры 200 мм | RTD20-CH200-NTC10K EKF

Датчик температуры канальный 200 мм EKF RTD20-CH200-NTC10K предназначен для измерения температуры воздуха внутри воздушных каналов систем отопления, вентиляции и кондиционирования. Этот датчик совместим с автоматикой HVAC и обеспечивает точную передачу сигналов в управляющие системы.

Назначение и область применения

Датчик температуры канальный 200 мм EKF RTD20-CH200-NTC10K используется для контроля температуры воздуха в прямоугольных или круглых воздуховодах систем ОВиК. Подходит для установки в жилых, коммерческих и промышленных зданиях. Применяется в системах с центральным управлением — например, для регулировки работы тепловых насосов, кондиционеров или рекуператоров.

Технические характеристики

• Тип сенсора: NTC 10 кОм — терморезистор с отрицательным температурным коэффициентом, чувствителен к изменениям температуры
• Диапазон измерений: от –50 до +180 °C — позволяет использовать в условиях холодного запуска и нагрева до высоких температур
• Длина выносного элемента: 200 мм — оптимальная глубина для точного замера температуры в потоке воздуха
• Тип изделия: канальный датчик — монтируется внутрь воздуховода через отверстие
• Производитель: EKF — российский производитель, продукция соответствует европейским аналогам

Совместимость и монтаж

Датчик температуры канальный 200 мм EKF RTD20-CH200-NTC10K имеет стандартный выход для подключения к контроллерам HVAC. Для монтажа требуется просверлить отверстие диаметром 14–16 мм в стенке воздуховода. Датчик вставляется в отверстие, фиксируется штатным креплением и герметизируется. Кабель выводится наружу и подключается к входному контуру управления. Учитывайте, что датчик не требует внешнего питания — он работает как пассивный резистивный элемент, формирующий изменение сопротивления в зависимости от температуры.

Преимущества

• Российское производство — гарантия доступности запчастей и сервиса
• Высокая стабильность показаний даже при перепадах температур
• Аналог европейских решений — легко заменяет зарубежные модели без переделки системы
• Устойчив к механическим воздействиям в воздуховоде благодаря прочному корпусу
• Поддерживает широкий рабочий диапазон — подходит для зимних условий и помещений с повышенной температурой

Ограничения применения

• Не предназначен для установки в агрессивных средах — не используйте в каналах с химическими парами, маслом или конденсатом с кислотностью
• NTC-сенсор менее линеен, чем Pt100 — требует правильной калибровки в контроллере
• Максимальная температура 180 °C — недопустимо применять в дымоходах или системах с прямым контактом с горячими газами
• Не рассчитан на постоянное погружение в жидкости — только для воздушных сред

Примеры использования

• Контроль температуры в рециркуляционном воздуховоде офисного здания
• Измерение температуры на выходе из рекуператора в системе вентиляции частного дома
• Автоматическое регулирование мощности теплового насоса по данным с воздуховода
• Фиксация температуры в приточном канале кондиционера в торговом центре

Практические советы

• Выбирайте место установки там, где поток воздуха равномерный — избегайте участков рядом с поворотами, клапанами или вентиляторами
• При монтаже в металлический воздуховод используйте уплотнительную прокладку — предотвращает утечки и вибрацию
• Проверьте соответствие типа сигнала (NTC 10 кОм) настройкам вашего контроллера — некоторые системы ожидают Pt100/Pt1000
• При длительной работе при температурах выше 100 °C периодически проверяйте целостность изоляции кабеля
• Замена датчика температуры канального типа EKF RTD20-CH200-NTC10K возможна без демонтажа всего воздуховода — достаточно открутить крепление и вытащить сенсор
