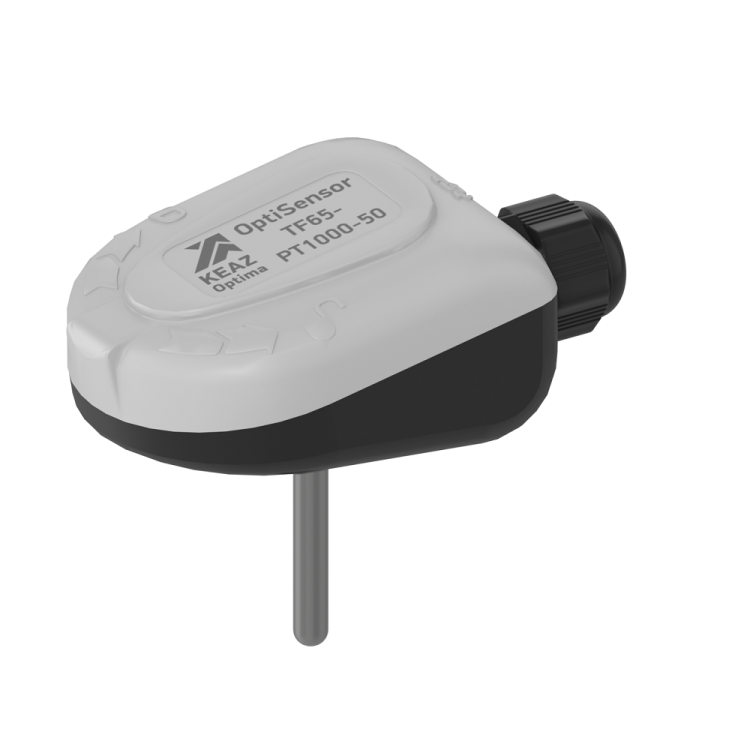

Датчик температуры канальный OptiSensor TF65-PT1000-50 | 286501 КЭАЗ

Датчик температуры канальный TF65-PT1000-50 от КЭАЗ предназначен для точного измерения температуры воздуха в системах вентиляции, отопления и кондиционирования. Этот датчик работает на основе платинового терморезистора Pt1000, имеет степень защиты IP65 и устанавливается прямо в воздушный канал или через погружную гильзу. Артикул 286501 соответствует модели с длиной погружаемой части 50 мм.

Назначение и область применения

Датчик температуры канальный TF65-PT1000-50 используется для контроля температуры воздуха в вентиляционных ducts, рекуператорах, кондиционерах и других устройствах HVAC. Он подходит для работы с неагрессивными газообразными средами — например, в офисных зданиях, жилых комплексах, промышленных объектах с центральной вентиляцией. Модель не предназначена для измерения температуры жидкостей или агрессивных паров.

Технические характеристики

• Тип датчика: Pt1000 — платиновый терморезистор с сопротивлением 1000 Ом при 0 °C; обеспечивает высокую точность и стабильность сигнала.
• Диапазон измерения: от –50 °C до +150 °C — позволяет работать в широком температурном режиме, включая зимние условия и нагревательные элементы.
• Выходной сигнал: аналоговый, пассивный — требует внешнего контроллера или преобразователя для обработки сигнала.
• Длина погружаемой части: 50 мм — оптимальна для установки в тонких каналах или там, где ограничен доступ.
• Материал погружной части: нержавеющая сталь — устойчив к коррозии, долговечен, совместим с большинством воздушных сред.
• Корпус: АБС-пластик — легкий, ударопрочный, защищает внутреннюю электронику.
• Степень защиты: IP65 — полностью защищен от пыли и устойчив к струям воды с любого направления.
• Цвет: серый — стандартизирован для промышленного оборудования.
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик температуры канальный TF65-PT1000-50 устанавливается двумя способами:

• Через погружную гильзу OptiSensor TH: гильза вставляется в стенку канала, датчик помещается внутрь — удобно для замены без демонтажа системы.
• Через монтажный фланец OptiSensor MF-6: фланец крепится к поверхности канала, датчик вводится через него — подходит для уже смонтированных систем.

Не требуется питание — датчик является пассивным устройством, поэтому необходимо подключение к измерительному модулю с источником возбуждения (например, контроллеру BMS). Посадочный диаметр гильзы должен соответствовать типу TF65. Установка возможна только в горизонтальных или вертикальных участках воздушного канала, где поток воздуха равномерный.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для электротехнических изделий в системах HVAC. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной влажности и запыленности. Применение в помещениях с людьми допускается — материал корпуса не выделяет вредных веществ при нормальных температурах.

Преимущества

• Высокая точность благодаря Pt1000 — лучше, чем обычные термопары, особенно в диапазоне от –20 °C до +80 °C.
• Устойчивость к коррозии — нержавеющая стальная трубка служит долго даже в условиях конденсата.
• Легкая замена — при использовании гильзы TH датчик можно менять без остановки вентиляции.
• Защита IP65 — надежная работа в сырых и пыльных местах, таких как чердачные или технические помещения.

Ограничения применения

• Не применяется для измерения температуры жидкостей, масел или химически активных газов.
• Не подходит для установки в зонах с прямым попаданием струй пара или брызг воды — хотя IP65 защищает от струй, длительное воздействие влаги снижает срок службы.
• Требуется внешний контроллер — сам по себе не выводит показания, не имеет экрана или аларма.
• Длина погружаемой части 50 мм — недостаточна для глубоких каналов или больших объемов воздуха; в таких случаях предпочтительнее модель с гильзой 200 мм.

Примеры использования

• Контроль температуры на входе/выходе рекуператора в системе вентиляции жилого дома.
• Регулировка температуры воздуха перед теплообменником в промышленном кондиционере.
• Фиксация температуры в рециркуляционном контуре системы отопления.
• Автоматическое управление скоростью вентилятора в зависимости от температуры в воздуховоде.

Практические советы

• Выбирая между 50 мм и 200 мм, ориентируйтесь на толщину стенки канала: если она более 40 мм — используйте длинную гильзу.
• Перед монтажом проверьте, чтобы место установки было свободно от препятствий и имело достаточный поток воздуха — датчик должен находиться в основном потоке, а не в зоне застоя.
• Подключайте провода строго по цветовой маркировке: красный — L+, белый — L–. Неправильное соединение исказит показания.
• При использовании с фланцем MF-6 затягивайте болты равномерно — перекос может повредить герметичность.
• Для профилактики — раз в год проверяйте целостность погружаемой части и наличие конденсата внутри корпуса.
