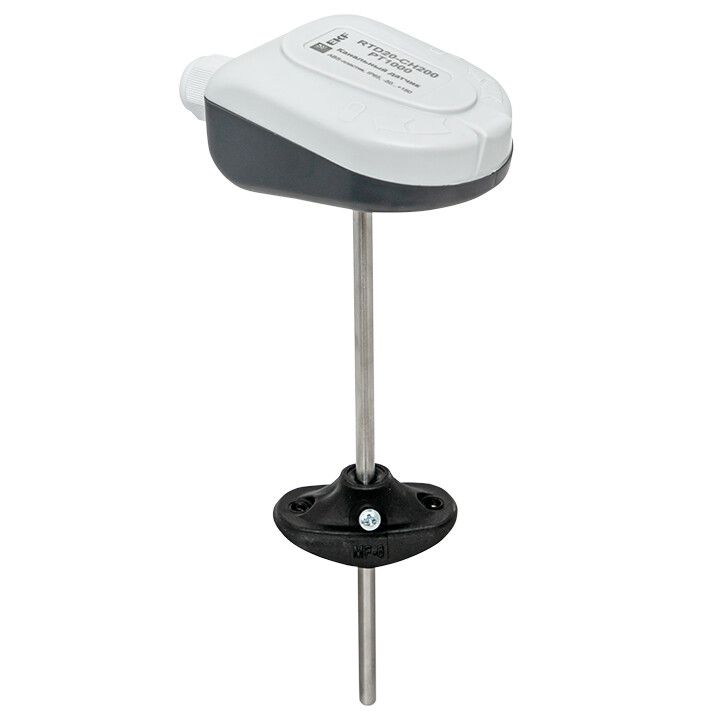

Канальный датчик температуры 200 мм | RTD20-CH200-PT1000 EKF

Датчик температуры канальный 200 мм от EKF (арт. rtd20-ch200-pt1000) предназначен для точного измерения температуры воздуха внутри воздушных каналов систем вентиляции, отопления и кондиционирования. Устройство выполнено из нержавеющей стали, устойчиво к коррозии и подходит для долгосрочной работы в промышленных и коммерческих объектах.

Назначение и область применения

Датчик температуры канальный 200 мм используется для контроля температуры воздуха в прямоугольных или круглых воздуховодах систем HVAC. Он передаёт данные в системы автоматического управления - например, для регулировки работы вентиляторов, клапанов или нагревательных элементов. Подходит для установки в жилых зданиях, офисах, торговых центрах, логистических комплексах и промышленных помещениях.

Технические характеристики

• Диапазон измерений: от -50 до +180 C - позволяет использовать устройство даже в условиях экстремальных перепадов температур, включая зимние периоды и режимы предварительного прогрева.
• Сенсор: Pt1000 - высокоточная платиновая термосопротивляемая чувствительная часть, обеспечивающая стабильную и линейную зависимость сопротивления от температуры; более точный, чем Pt100, особенно при малых изменениях температуры.
• Материал корпуса: нержавеющая сталь - обеспечивает прочность, химическую стойкость и длительный срок службы в агрессивных средах.
• Длина трубы-носителя: 200 мм - оптимальна для монтажа в большинстве стандартных воздуховодов, обеспечивает достаточную глубину погружения в поток воздуха.
• Тип исполнения: канальный - предназначен для установки внутрь воздуховода через технологическое отверстие, не требует выступа за пределы канала.
• Серия: PROxima - линейка датчиков EKF, разработанная для надёжной работы в сложных условиях и совместимости с популярными контроллерами.

Совместимость и монтаж

Датчик температуры канальный 200 мм (rtd20-ch200-pt1000) имеет стандартный выход для подключения двух-, трёх- или четырёхпроводной схемы. Кабель выводится через заднюю часть корпуса - удобен для прокладки в штробах или кабель-каналах. Для монтажа требуется просверлить отверстие в стенке воздуховода диаметром 24–26 мм. Герметичность обеспечивается резиновым уплотнителем, входящим в комплект. Никаких дополнительных адаптеров или переходников не требуется. Совместим со всеми контроллерами, поддерживающими сигнал Pt1000 (например, BACnet, Modbus, LON, а также контроллеры EKF, Siemens, Schneider, Honeywell).

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, используемого в системах отопления и вентиляции. Произведён в соответствии с российскими нормами и техническими условиями, применяемыми в HVAC-системах. Сертификация CE и RoHS соблюдена. Отсутствие свинца и других опасных веществ делает его безопасным для эксплуатации в закрытых помещениях.

Преимущества

• Высокая точность благодаря Pt1000 - меньше погрешность по сравнению с NTC-сенсорами, особенно при низких температурах.
• Устойчивость к коррозии - нержавеющая сталь гарантирует долгую работу в условиях повышенной влажности и конденсата.
• Российское производство - доступная цена, быстрая доставка, наличие запасных частей и сервисной поддержки в РФ.
• Аналог зарубежных решений - можно заменить датчики Danfoss, Vaisala, TECO без переделки системы.

Ограничения применения

• Не предназначен для установки в трубопроводах с агрессивными газами (хлор, аммиак, кислотные пары) - хотя материал устойчив, не все химические среды допущены.
• Не следует монтировать в местах с сильными механическими воздействиями - например, рядом с вращающимися вентиляторами или в зонах активного турбулентного потока.
• Не рекомендуется использовать в системах с давлением выше атмосферного без согласования с производителем - герметизация рассчитана на обычные условия вентиляции.

Примеры использования

• Контроль температуры в приточных каналах кондиционера в торговом центре.
• Автоматическая регулировка подогрева воздуха в системе рециркуляции в логистическом складе.
• Фиксация температуры на выходе из теплообменника в системе отопления многоэтажного дома.
• Замена старого датчика в системе HVAC, где был установлен European-made аналог.

Практические советы

• При монтаже ориентируйте датчик против направления движения воздуха - это повышает точность показаний.
• Убедитесь, что посадочное отверстие в воздуховоде точно соответствует внешнему диаметру корпуса (не менее 24 мм); слишком большое отверстие снижает герметичность.
• Подключение проводов выполняйте с учётом цветовой маркировки: красный - питание, белый/синий - сигнальные контакты (см. документацию к вашему контроллеру).
• Перед первым запуском проверьте сопротивление датчика мультиметром - при 20 C оно должно быть около 1077 Ом (Pt1000).
• Для обслуживания достаточно просто вынуть датчик из воздуховода - он не требует демонтажа всего участка канала.
