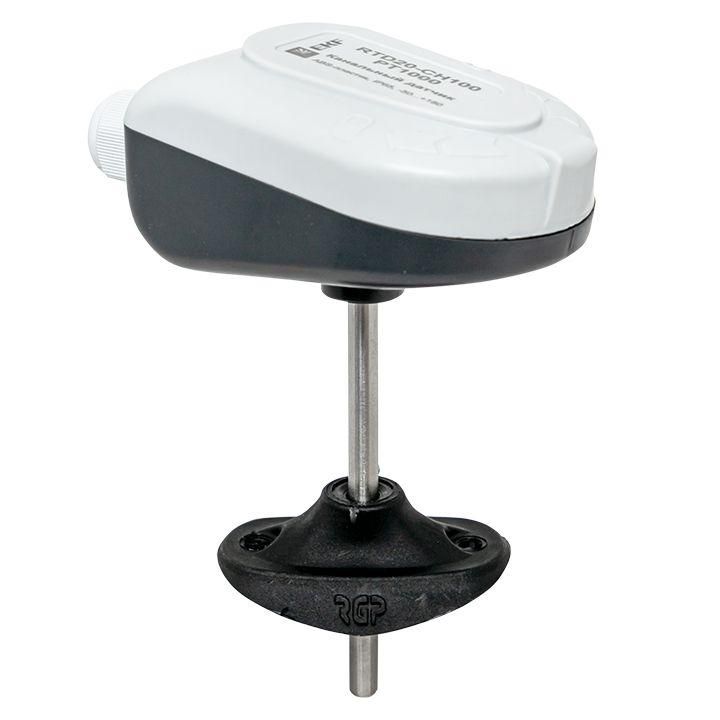

Датчик температуры канальный PROxima Pt1000, -50...180 °C, 100 мм EKF RTD20-CH100-PT1000

Канальный датчик температуры 100 мм от EKF - устройство для точного измерения температуры воздуха внутри воздуховодов систем отопления, вентиляции и кондиционирования. Артикул rtd20-ch100-pt1000 относится к серии PROxima и предназначен для постоянного контроля температурных параметров в HVAC-системах.

Назначение и область применения

Канальный датчик температуры 100 мм используется для измерения температуры воздушной среды внутри прямоугольных или круглых воздуховодов. Подходит для установки в системы отопления, вентиляции и кондиционирования (HVAC/OВиК). Применяется в коммерческих зданиях, офисах, торговых центрах, производственных помещениях и других объектах с центральным климат-контролем.

Технические характеристики

• Диапазон измерений температуры: от -50 до +180 C - позволяет использовать датчик даже в экстремальных условиях, например, при прогреве воздуховодов или зимней вентиляции;
• Тип сенсора: Pt1000 - платиновый термопреобразователь сопротивления высокой точности, обеспечивает стабильный сигнал и минимальную погрешность;
• Тип изделия: канальный датчик - монтируется внутрь воздуховода через технологическое отверстие;
• Длина чувствительной части: 100 мм - оптимальная глубина для получения представительных показаний потока воздуха;
• Материал корпуса: устойчивый к коррозии пластик - безопасен для контакта с воздухом, не выделяет вредных веществ;
• Работает с газообразными средами - не предназначен для контакта с жидкостями, маслами или агрессивными химическими веществами.

Совместимость и монтаж

Канальный датчик температуры 100 мм (rtd20-ch100-pt1000) совместим со всеми контроллерами HVAC, поддерживающими входы Pt1000. Для подключения используется клеммная головка с выводами для двухпроводной схемы. Установка выполняется путём просверливания отверстия в стенке воздуховода диаметром 40–45 мм. Глубина погружения - 100 мм, что соответствует рекомендованному положению для равномерного замера температуры воздушного потока. Кабель выводится наружу через герметичный проход, исключая утечки воздуха.

Безопасность и стандарты

Датчик разработан и произведён в России в соответствии с требованиями к надёжности и безопасности оборудования для систем жизнеобеспечения зданий. Соответствует принципам совместимости с европейскими аналогами, однако официальная сертификация по EN или IEC не указана в предоставленных данных.

Преимущества

• Высокая точность за счёт Pt1000 - меньше шума сигнала и выше разрешение по сравнению с NTC-сенсорами;
• Удобная клеммная головка - позволяет менять датчик без демонтажа воздуховода;
• Широкий рабочий диапазон - подходит как для холодных помещений, так и для нагреваемых участков;
• Локальное производство - гарантия доступности запчастей и сервисной поддержки в РФ;
• Аналог европейских решений - легко заменить старые импортные датчики без переделки системы.

Ограничения применения

• Не применяется в средах с капельной влагой, паром или жидкостями - риск повреждения сенсора;
• Не предназначен для установки в трубопроводах с давлением выше атмосферного - только в открытых воздуховодах;
• Чувствителен к сильным механическим воздействиям - не допускается удары или перегрузки при монтаже;
• Требуется минимум 100 мм свободного пространства внутри воздуховода для правильной установки - не подходит для тесных каналов.

Примеры использования

• Контроль температуры на выходе из теплообменника в системе принудительной вентиляции;
• Измерение температуры рециркуляционного воздуха в кондиционере офисного здания;
• Фиксация температуры в приточных каналах после предварительного подогрева в зимний период;
• Автоматизация работы клапанов и регуляторов скорости вентиляторов на основе реального значения температуры воздуха.

Практические советы

• Перед установкой проверьте диаметр отверстия в воздуховоде - он должен быть чуть больше корпуса датчика (около 40–45 мм);
• Устанавливайте датчик в месте с равномерным потоком воздуха - избегайте углов, колен и мест рядом с вентиляторами;
• Запрещено использовать датчик в качестве элемента защиты от перегрева - он не имеет аварийных функций;
• При замене старого датчика сверьте тип сенсора - Pt1000 требует другого коэффициента преобразования, чем Pt100 или NTC;
• Для долгой службы избегайте попадания пыли и грязи на контактные площадки клеммной головки - используйте защитные крышки при длительном простои.
