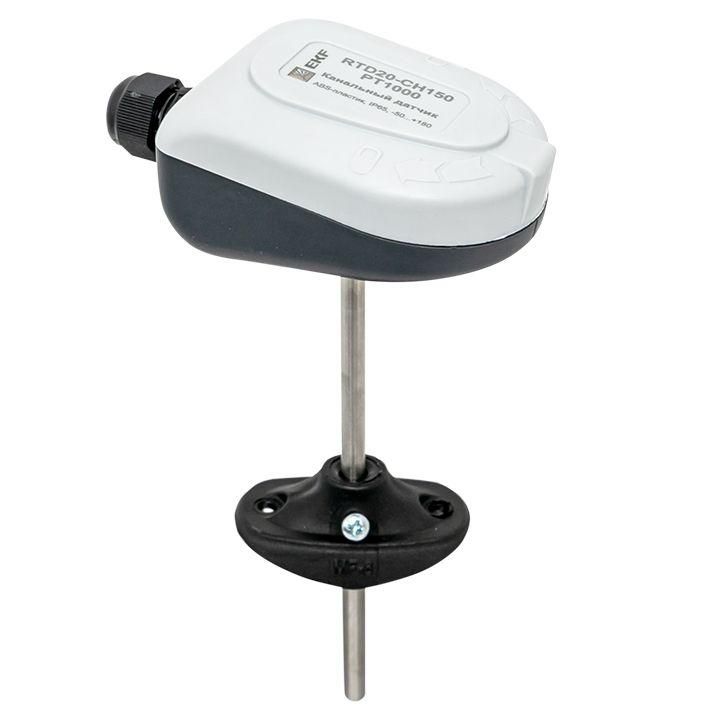

Датчик температуры канальный PROxima Pt1000, 150 мм EKF RTD20-CH150-PT1000

Датчик температуры канальный 150 мм EKF RTD20-CH150-PT1000 предназначен для непрерывного измерения температуры воздуха в воздушных каналах систем отопления, вентиляции и кондиционирования. Устройство совместимо с автоматикой HVAC и обеспечивает точную передачу сигналов в контроллеры.

Назначение и область применения

Датчик температуры канальный 150 мм EKF RTD20-CH150-PT1000 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздушной среды. Применяется в системах кондиционирования, приточно-вытяжной вентиляции, тепловых пунктах и других объектах с центральным управлением микроклиматом. Подходит для работы в помещениях жилого, коммерческого и промышленного назначения.

Технические характеристики

• Тип сенсора: Pt1000 - платиновый термосопротивление с сопротивлением 1000 Ом при 0 C, высокая стабильность и линейность сигнала
• Диапазон измерений: от –50 до +180 C - позволяет использовать в условиях глубокого охлаждения и нагрева воздуха
• Длина чувствительного элемента: 150 мм - оптимальная для установки в каналы с достаточным потоком воздуха
• Материал корпуса: прочный пластик, устойчивый к коррозии и механическим воздействиям
• Выходной сигнал: сопротивление (не напряжение/ток) - требует подключения к контроллеру с входом для PT1000
• Степень защиты: IP40 - защищён от твердых частиц размером более 1 мм, не герметичен против воды

Совместимость и монтаж

Датчик температуры канальный 150 мм EKF RTD20-CH150-PT1000 монтируется через предварительно просверленное отверстие в стенке воздуховода. Крепится фланцевым креплением с уплотнителем. Для подключения используется двухпроводная схема - провода выводятся через клеммную головку, расположенную снаружи канала. Совместим со всеми контроллерами HVAC, поддерживающими вход PT1000. Не рекомендуется использовать с устройствами, рассчитанными только на Pt100 или NTC - требуется проверка типа входного сенсора в спецификации контроллера.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в системах отопления и вентиляции. Произведено в соответствии с российскими нормами качества. Сертификаты соответствия доступны на сайте производителя EKF. Не содержит опасных веществ согласно RoHS.

Преимущества

• Pt1000-сенсор обеспечивает повышенную точность и меньшую восприимчивость к помехам по сравнению с Pt100
• Российское производство - гарантия совместимости с отечественной автоматикой и быстрая замена
• Аналог зарубежных решений - можно заменить датчики Siemens, Honeywell, Danfoss без перепроектирования системы
• Удобная клеммная головка - позволяет подключать и обслуживать датчик без демонтажа из воздуховода

Ограничения применения

• Не предназначен для установки во влажные, агрессивные или взрывоопасные среды - степень защиты IP40 исключает контакт с водой и химикатами
• Не работает с контроллерами, не поддерживающими PT1000 - необходимо сверить тип входного сенсора в документации оборудования
• Чувствительный элемент длиной 150 мм требует минимального диаметра канала - не устанавливать в трубах менее 200 мм
• Не следует использовать в местах с сильными вихревыми потоками - возможны колебания показаний

Примеры использования

• Контроль температуры приточного воздуха в системе вентиляции офисного здания
• Автоматическое регулирование температуры в рециркуляционном канале кондиционера
• Фиксация температурного режима в теплообменниках приточных установок
• Подключение к БАС (системе управления зданием) для сбора данных по энергоэффективности

Практические советы

• Перед монтажом убедитесь, что в канале есть свободное место для размещения 150-мм датчика - он должен находиться в зоне равномерного потока, а не возле изгибов или дефлекторов
• При подключении используйте экранированный кабель - особенно при длинных трассах (>30 м), чтобы минимизировать влияние ЭМИ
• Проверьте полярность подключения - хотя Pt1000 не имеет полярности, неправильно подсоединённые провода могут повредить входной модуль контроллера
• При замене старого датчика - сравнивайте тип сенсора (Pt1000 vs Pt100) и длину чувствительного элемента - даже небольшая разница может исказить данные
• Для длительной эксплуатации периодически проверяйте целостность уплотнения вокруг отверстия - протечки воздуха снижают точность измерений
