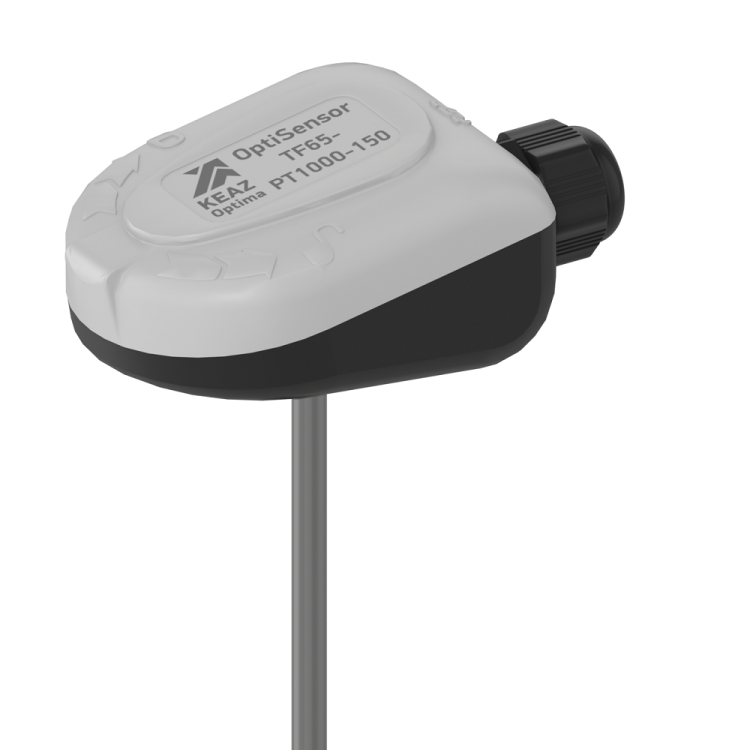

Датчик температуры канальный OptiSensor TF65-PT1000-150 | 286503 КЭАЗ

Датчик температуры канальный PT1000-150 от КэАЗ - пассивный терморезистивный датчик с выходным сигналом Pt1000, предназначен для измерения температуры воздуха в вентиляционных каналах и системах отопления, вентиляции и кондиционирования. Модель 286503 имеет погружаемую часть длиной 150 мм, корпус из АБС-пластика и степень защиты IP65, что делает её устойчивой к запылению и брызгам воды.

Назначение и область применения

Датчик температуры канальный PT1000-150 используется для контроля температуры воздуха в HVAC-системах: в воздуховодах, рекуператорах, вентиляционных камерах и других элементах инженерных сетей зданий. Он применяется там, где требуется точное измерение температуры неагрессивных газообразных сред, например, в центральных системах кондиционирования, теплогенерирующих модулях или автоматизированных системах управления микроклиматом.

Технические характеристики

• Тип чувствительного элемента: Pt1000 (платиновый термосопротивление с сопротивлением 1000 Ом при 0 C)
• Диапазон измеряемых температур: от –50 C до +150 C
• Длина погружаемой части: 150 мм
• Материал погружаемой части: нержавеющая сталь
• Материал корпуса: АБС-пластик (серый цвет)
• Степень защиты: IP65 - полностью защищён от пыли, устойчив к струям воды с любого направления
• Способ монтажа: через фланцевое соединение на поверхность воздуховода
• Выходной сигнал: Pt1000 - аналоговый, требует внешнего преобразователя/регулятора с входом для Pt1000
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Датчик температуры канальный PT1000-150 не имеет собственной резьбы и не монтируется напрямую в канал. Для установки необходимо использовать совместимые комплектующие:

• монтажный фланец OptiSensor MF-6 - позволяет закрепить датчик на стенке воздуховода;
• или погружную гильзу OptiSensor TH - для более глубокого погружения в поток воздуха (например, при использовании гильзы длиной 200 мм).

Подключение выполняется через клеммную головку из АБС-пластика. Подключается к контроллеру или регистратору с входом типа Pt1000. Недопустимо подсоединение к устройствам, рассчитанным на Pt100 - это вызовет значительную погрешность показаний.

Безопасность и стандарты

Датчик соответствует требованиям по степени защиты IP65, что обеспечивает надёжную работу в условиях повышенной влажности и наличия пыли внутри помещений. Применение материалов (нержавеющая сталь, АБС-пластик) исключает выделение токсичных веществ при работе в пределах заявленного температурного диапазона. Гарантия покрывает дефекты производства, но не повреждения, возникшие вследствие некорректного монтажа или подключения.

Преимущества

• Высокая точность измерения благодаря платиновому сенсору Pt1000 - лучше линейность и стабильность по сравнению с термопарами
• Устойчивость к механическим воздействиям и химически нейтральным средам
• Защита IP65 позволяет применять в помещениях с высокой влажностью, таких как кухни, лаборатории, промышленные венткамеры
• Легкий вес и компактность обеспечивают удобство монтажа даже в ограниченном пространстве

Ограничения применения

• Не для измерения температуры жидкостей, паров, агрессивных газов (кислоты, щелочи, растворители)
• Не допускается погружение в воду или контакт с каплями конденсата - IP65 не является герметичной защитой против постоянного контакта с водой
• Требуется наличие вторичного устройства (терморезистивный вход) для считывания сигнала; сам по себе датчик не выводит данные
• Погружаемая часть длиной 150 мм не подходит для очень широких воздуховодов (>400 мм) - возможна недостаточная репрезентативность замера

Примеры использования

• Контроль температуры нагреваемого воздуха перед теплообменником в системе рециркуляции
• Измерение температуры на выходе из вентиляционной установки для регулировки работы клапана
• Автоматическое управление режимом обогрева в офисных зданиях с центральной вентиляцией
• Контроль перегрева в системах принудительной вентиляции промышленных печей

Практические советы

• Перед монтажом проверьте внутренний диаметр воздуховода - фланец OptiSensor MF-6 требует минимального доступного места около 90–100 мм
• При использовании гильзы OptiSensor TH выбирайте длину, которая обеспечит погружение хотя бы на 1/3 ширины канала
• Не затягивайте фланец слишком сильно - пластиковая клеммная головка легко треснет при перегрузке
• Для долговечности избегайте установки рядом с источниками прямого теплового излучения (печи, освещение)
• Обязательно используйте провода с медными жилами и экранирование, чтобы минимизировать помехи при передаче слабого сигнала Pt1000
