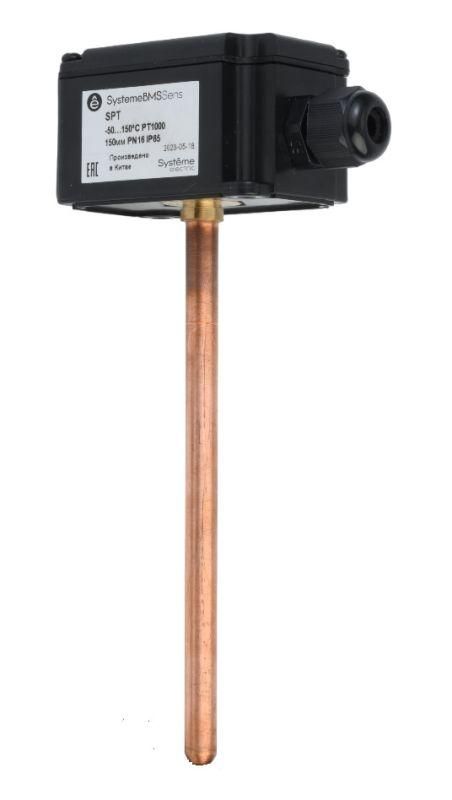

Датчик температуры погружной, -50...+150 град 4...20мА 150мм =15...35В с гильзой 100мм - SPTC150 APC

Датчик температуры погружной -50…150C 4…20мА 150мм =15…35В от Systeme Electric (артикул sptc150) предназначен для точного измерения температуры жидкостей и сред в резервуарах, трубопроводах и технологических ёмкостях. Он преобразует температурные изменения в стандартный токовый сигнал 4–20 мА, что позволяет легко интегрировать его в системы автоматизации.

Назначение и область применения

Этот датчик используется там, где требуется непрерывный контроль температуры в жидких средах - например, в системах отопления, холодильных установках, химических реакторах, пищевых производствах и на водоочистных сооружениях. Подходит для работы в открытых и закрытых ёмкостях, когда доступ к среде возможен через технологическое отверстие. Гильза 100 мм в комплекте упрощает замену датчика без слива контента.

Технические характеристики

• Диапазон измерения температуры: от –50 C до +150 C
• Выходной сигнал: 4–20 мА (линейная зависимость от температуры)
• Напряжение питания: 15–35 В постоянного тока
• Длина погружаемой части: 150 мм
• Гильза в комплекте: длина 100 мм, предназначена для защиты и удобной замены
• Максимальная глубина погружения: 150 мм (не более!)

Совместимость и монтаж

Датчик совместим с любыми контроллерами, принимающими аналоговые сигналы 4–20 мА. Для монтажа используйте гильзу 100 мм, которая должна быть предварительно установленна в стенку резервуара. После этого датчик просто вводится внутрь гильзы и фиксируется. Убедитесь, что посадочное место соответствует внешнему диаметру датчика - он рассчитан на стандартную резьбу G½". Нельзя использовать датчик без гильзы при высоких давлениях или агрессивных средах.

Безопасность и стандарты

Изделие не имеет сертификации ATEX или IECEx, поэтому не применяется во взрывоопасных зонах. Электроника защищена от переполюсовки и кратковременных скачков напряжения. Рабочий материал корпуса - нержавеющая сталь AISI 316L, что обеспечивает устойчивость к коррозии в большинстве промышленных сред.

Преимущества

• Стандартный токовый сигнал 4–20 мА - минимизирует влияние потерь в проводах на расстоянии
• Широкий диапазон измерений - подходит как для глубокого охлаждения, так и для горячих процессов
• Удобство обслуживания благодаря съёмной гильзе - можно менять датчик без остановки процесса
• Защита от переполюсовки и импульсных помех повышает надёжность в условиях электромагнитных воздействий

Ограничения применения

• Не допускается погружение глубже 150 мм - это может повредить чувствительный элемент
• Работает только при питании 15–35 В постоянного тока; несовместим с переменным током или напряжением ниже/выше указанного
• Не предназначен для работы с твёрдыми, вязкими или абразивными средами - риск забивания гильзы
• Не сертифицирован для взрывоопасных зон (Zone 0, 1, 2)

Примеры использования

• Контроль температуры воды в баке центрального отопления
• Измерение температуры масла в гидравлической системе станка
• Автоматизация термостата в производстве пищевых продуктов
• Мониторинг температуры реагентов в химическом реакторе

Практические советы

• Перед установкой проверьте, чтобы гильза была плотно заполнена теплоносителем - воздушные пробки снижают точность
• При монтаже в вертикальном положении ориентируйте датчик так, чтобы его головка находилась выше уровня максимального заполнения
• Для длинных кабелей (>50 м) используйте экранированный провод и заземлите экран в одной точке
• Не затягивайте гильзу слишком сильно - это может деформировать резьбу и нарушить герметичность
• Проверяйте соответствие напряжения питания перед включением - недостаточное напряжение вызывает сбои сигнала
