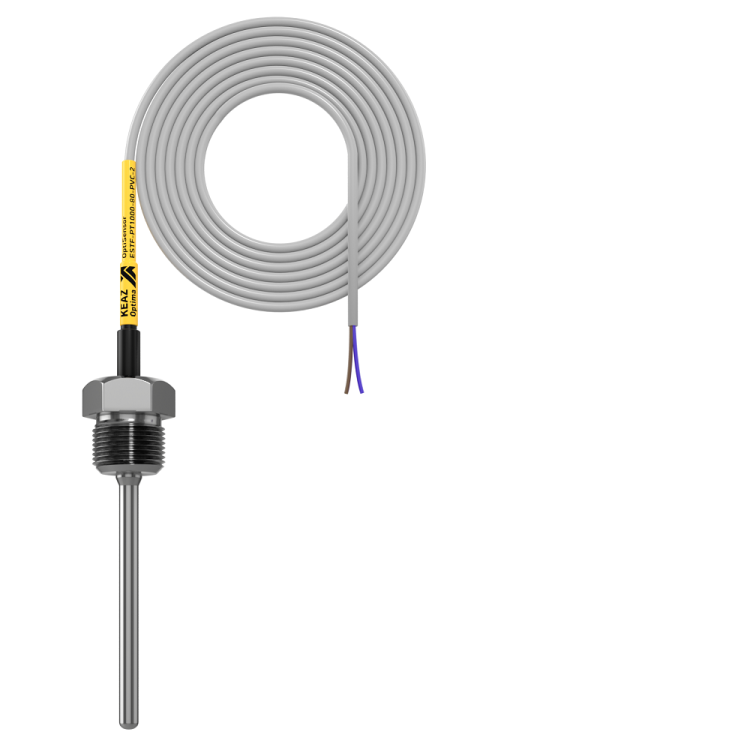

Датчик температуры погружной OptiSensor ESTF-PT1000-80-PVC-2 | 286496 КЭАЗ

Датчик температуры погружной ESTF-PT1000-80-PVC-2 от КЭАЗ — это надежный пассивный Pt1000-датчик для измерения температуры жидкостей и газов в системах отопления, вентиляции и кондиционирования. Устройство имеет резьбовое крепление G 1/2”, длину погружаемой части 80 мм и защищено IP65, что делает его подходящим для установки в трубопроводах и емкостях с давлением до 0,6 МПа.

Назначение и область применения

Датчик температуры погружной ESTF-PT1000-80-PVC-2 предназначен для точного измерения температуры в жидких и газообразных средах внутри трубопроводов, баков и теплообменников. Применяется в инженерных системах зданий: отопление, вентиляция, кондиционирование (HVAC), горячее водоснабжение, тепловые пункты. Подходит для систем с избыточным давлением до 0,6 МПа. Не используется для агрессивных химических сред или открытых водоемов.

Технические характеристики

• Тип чувствительного элемента: Pt1000 (платиновый терморезистор с сопротивлением 1000 Ом при 0 °C)
• Диапазон измеряемых температур: от -50 °C до +180 °C
• Диапазон рабочих температур окружающей среды: от -50 °C до +120 °C
• Длина погружаемой части: 80 мм
• Материал погружаемой части: нержавеющая сталь
• Присоединение: резьба G 1/2”
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Длина кабеля: 2 м, тип — ПВХ, с жилами для двухпроводного подключения
• Материал корпуса: АБС-пластик, серый цвет
• Способ монтажа: вворачивание в резьбовое отверстие на конструкции
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры погружной ESTF-PT1000-80-PVC-2 монтируется путем вкручивания в резьбовое гнездо на трубопроводе, теплообменнике или емкости. Для обеспечения герметичности рекомендуется использовать ленту ФУМ или пасту. Резьба G 1/2” совместима со стандартными фланцами и адаптерами в HVAC-системах. Кабель длиной 2 м подключается по двухпроводной схеме — лучше применять экранированный кабель с сечением не менее 0,2 мм² для минимизации помех. Нельзя перегибать кабель радиусом меньше 50 мм.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, работающего в условиях повышенной влажности и температурных колебаний. Защита IP65 гарантирует безопасную работу в помещениях с высокой запыленностью и возможным воздействием струй воды (например, в котельных и технических помещениях). Сертификаты соответствия указаны в документации завода-изготовителя КЭАЗ.

Преимущества

• Высокая точность благодаря платиновому сенсору Pt1000 — стабильность сигнала даже при длительной эксплуатации
• Нержавеющая стальная гильза обеспечивает долговечность в контакте с водой и паром
• Защита IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Фиксированная длина кабеля 2 м — оптимальна для большинства шкафов управления
• Простота замены: датчик можно выкрутить и заменить без демонтажа всей системы

Ограничения применения

• Не допускается использование в средах с давлением выше 0,6 МПа
• Максимальная рабочая температура окружающей среды — +120 °C; при превышении повреждается АБС-корпус
• Не подходит для агрессивных химических жидкостей (кислоты, щелочи, растворители)
• ПВХ-кабель не рассчитан на постоянное прямое солнечное излучение или уличную эксплуатацию
• Не применяется в системах с циркуляцией твердых частиц (песок, шлам) — риск забивания резьбы

Примеры использования

• Контроль температуры воды в контуре отопления многоквартирного дома
• Измерение температуры теплоносителя в тепловом пункте
• Контроль нагрева воздуха в воздушном теплообменнике системы кондиционирования
• Автоматическое регулирование температуры в бойлере косвенного нагрева
• Датчик в циркуляционном насосе для защиты от перегрева

Практические советы

• Перед установкой проверьте глубину резьбового отверстия — погружаемая часть должна полностью находиться в среде, иначе показания будут некорректны
• При монтаже используйте усилие не более 20–25 Н·м — переусиливать нельзя, чтобы не повредить резьбу или корпус
• Если требуется длиннее кабель — обращайтесь к поставщику: KЭAZ предлагает заказ с шагом 1 метр (до 10 м)
• При использовании в системах с частыми температурными скачками — убедитесь, что контроллер поддерживает Pt1000 и правильно настроен на линейную интерполяцию
• Проверяйте целостность кабеля перед первым включением — особенно в местах прохода через металлические стенки
