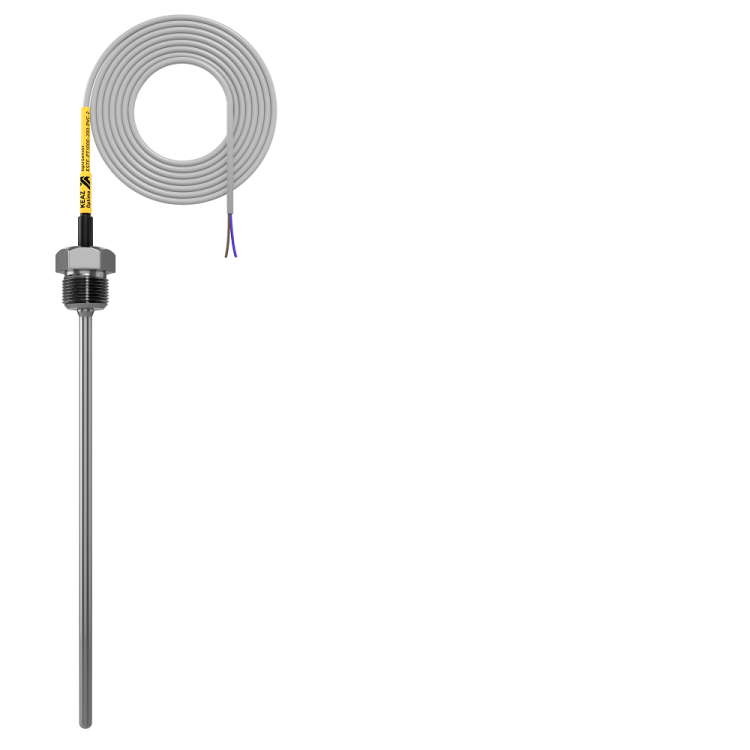

Датчик температуры погружной OptiSensor ESTF-PT1000-200-PVC-2 | 286499 КЭАЗ

Датчик температуры погружной ESTF-PT1000-200-PVC-2 от КЭАЗ предназначен для точного измерения температуры жидкостей и газов в системах отопления, вентиляции и кондиционирования. Его погружная часть из нержавеющей стали и защищённый корпус позволяют использовать устройство в условиях повышенной влажности и под давлением до 0,6 МПа.

Назначение и область применения

Датчик температуры погружной ESTF-PT1000-200-PVC-2 применяется для контроля температуры в замкнутых системах: теплообменниках, баках, трубопроводах ГВС, котлах, системах теплоснабжения зданий. Устройство подходит для установки в среды с избыточным давлением до 0,6 МПа. Не рекомендуется для работы с агрессивными химическими веществами или в открытых водоёмах.

Технические характеристики

• Тип чувствительного элемента: Pt1000 — платиновый терморезистор с сопротивлением 1000 Ом при 0 °C
• Диапазон измерения: от -50 до +120 °C
• Длина погружаемой части: 200 мм — обеспечивает глубокое погружение и стабильную передачу температуры
• Резьба для монтажа: G 1/2" — совместима со стандартными фитингами
• Материал погружной трубки: нержавеющая сталь — устойчива к коррозии и механическим повреждениям
• Материал корпуса: АБС-пластик — легкий, ударопрочный, серого цвета
• Защита: IP65 — полностью защищён от пыли и струй воды с любого направления
• Питание: пассивный датчик — требует внешнего измерительного устройства (например, контроллера или термометра с входом Pt1000)
• Длина кабеля: 2 м — ПВХ-изолированный провод с двумя жилами
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры погружной ESTF-PT1000-200-PVC-2 монтируется врезкой в трубопровод или стенку ёмкости через резьбовое отверстие G 1/2". Для надёжного контакта с измеряемой средой необходимо заполнить всё пространство вокруг погружной части. Рекомендуется использовать герметик на основе силикона или льняную прядь с пастой для резьбы. Подключение выполняется по двухпроводной схеме. Желательно применять экранированный кабель с минимальным сечением жил 0,2 мм² для снижения помех. Кабель выведен прямо из корпуса — дополнительные переходники не требуются.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования в инженерных системах зданий. Защита IP65 гарантирует безопасную работу в помещениях с высокой влажностью, таких как котельные, насосные станции и технические этажи. Напряжение питания не подаётся на датчик — он является пассивным элементом, поэтому исключена опасность поражения током при нормальной эксплуатации.

Преимущества

• Высокая точность благодаря использованию Pt1000 — более линейная зависимость сопротивления от температуры по сравнению с Pt100
• Быстрая реакция на изменения температуры благодаря оптимальной длине погружаемой части (200 мм)
• Устойчивость к коррозии — материал погружной части — нержавеющая сталь
• Простота установки — стандартная резьба G 1/2" и готовый кабель
• Надёжная защита IP65 — работает даже при прямом попадании воды

Ограничения применения

• Не допускается использование в средах с давлением выше 0,6 МПа
• Не подходит для агрессивных химических жидкостей (кислоты, щёлочи, растворители)
• Кабель выполнен из ПВХ — ограниченная устойчивость к длительному воздействию УФ-лучей и очень низким температурам ниже -30 °C
• Не предназначен для погружения в движущиеся потоки с высокой скоростью — возможна эрозия поверхности
• Требуется внешнее оборудование для преобразования сигнала — сам по себе не управляет оборудованием

Примеры использования

• Контроль температуры воды в баке горячего водоснабжения многоквартирного дома
• Измерение температуры теплоносителя в контуре отопления с циркуляционным насосом
• Контроль температуры пара в парогенераторе с давлением до 0,6 МПа
• Мониторинг температуры в системе кондиционирования воздуха с холодильным контуром

Практические советы

• Перед установкой проверьте внутренний диаметр резьбового отверстия — он должен точно соответствовать G 1/2"
• При монтаже в вертикальном положении ориентируйте кабель вниз, чтобы влага не скапливалась у входа в корпус
• Если требуется удлинение кабеля — используйте только экранированный провод с таким же сечением; не перегибайте и не скручивайте кабель
• Для длительной службы избегайте частых перепадов температур свыше 80 °C — это снижает срок службы пластиковой оболочки
• Датчик температуры погружной ESTF-PT1000-200-PVC-2 можно заменить аналогичными моделями из серии OptiSensor с другой длиной гильзы — например, 100 мм или 300 мм — при необходимости
