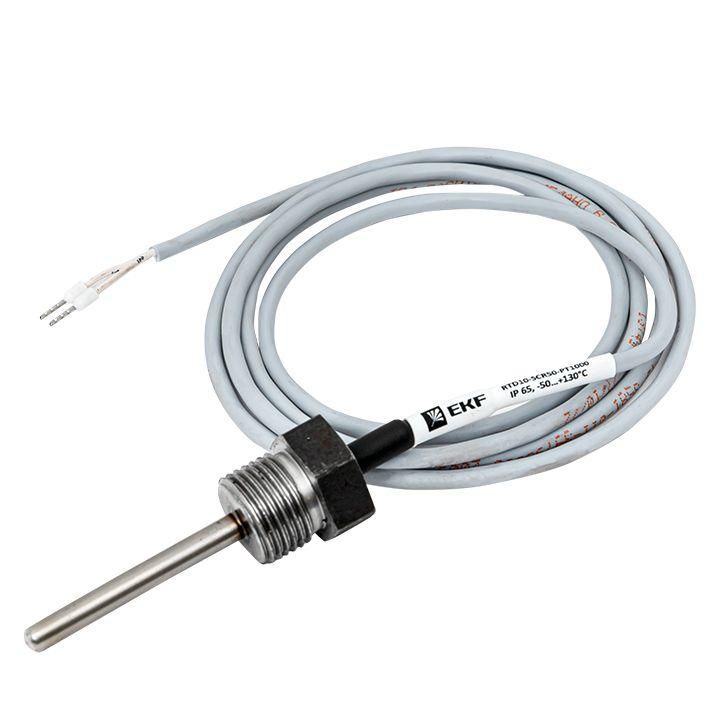

Погружной кабельный датчик температуры жидкости 50 мм | RTD10-SCR50-PT1000 EKF

Датчик температуры жидкости погружной кабельный 50 мм от бренда EKF (арт. rtd10-scr50-pt1000) предназначен для точного измерения температуры воды или других неагрессивных жидких сред в системах отопления, вентиляции и кондиционирования. Этот датчик относится к серии PROxima и использует чувствительный элемент Pt1000 для высокой стабильности сигнала.

Назначение и область применения

Датчик температуры жидкости погружной кабельный 50 мм используется для контроля температуры в трубопроводах, бойлерах, теплообменниках и распределительных коллекторах. Подходит для установки в системы HVAC - например, для регулировки температуры нагреваемой воды в контуре теплых полов или центрального отопления. Может применяться в коммерческих зданиях, жилых домах и промышленных объектах с мягкими условиями эксплуатации.

Технические характеристики

• Тип сенсора: Pt1000 - металлический терморезистор с сопротивлением 1000 Ом при 0 C; обеспечивает более высокую чувствительность и меньшую погрешность по сравнению с Pt100;
• Глубина погружения: 50 мм - оптимальная для замера температуры в трубах диаметром от DN20;
• Материал корпуса: нержавеющая сталь AISI 316L - устойчив к коррозии в воде и паровой фазе;
• Защита IP68 - герметичная конструкция выдерживает длительное погружение под воду;
• Рабочий диапазон температур: –40…+150 C - позволяет использовать даже в горячих сетях;
• Выходной сигнал: линейное изменение сопротивления - совместим со всеми контроллерами, поддерживающими PT1000;
• Кабель: 2 метра, экранированный, с изоляцией из PTFE - устойчив к перегреву и механическому воздействию;
• Подключение: два провода - требует внешнего преобразователя или входа с компенсацией сопротивления проводов.

Совместимость и монтаж

Датчик температуры жидкости погружной кабельный 50 мм устанавливается через предварительно просверленное отверстие в стенке трубы или емкости. Для надежного контакта с жидкостью рекомендуется использовать переходную муфту с резьбой G½" (не включена в комплект). Кабель выводят в сторону от места измерения, чтобы исключить влияние внешних температур. Учитывайте, что длина кабеля 2 м - этого достаточно для большинства бытовых решений, но для крупных систем потребуется удлинение или использование шланга с запасом.

Безопасность и стандарты

EKF RTD соответствуют требованиям ГОСТ Р 59078–2020 для термопреобразователей сопротивления. Произведены в соответствии с международным стандартом IEC 60751 класс А (+-0,15 C при 0 C). Сертифицированы для работы в помещениях с повышенной влажностью и не требуют специальных мер защиты при соблюдении условий эксплуатации.

Преимущества

• Pt1000 обеспечивает лучшую точность и меньше зависит от сопротивления длинных кабелей по сравнению с Pt100;
• Стальной корпус AISI 316L гарантирует долгий срок службы в условиях постоянного контакта с водой;
• Изготовлен в России - доступная цена и гарантированная сервисная поддержка;
• Аналог зарубежных решений - легко заменяет датчики Siemens, Honeywell, Danfoss без переделки системы;
• Экранированный кабель снижает помехи от силового оборудования рядом с трубопроводами.

Ограничения применения

• Не агрессивным химическим средам - маслам, щелочам, кислотам, растворителям;
• Не рассчитан на давление выше 16 бар - требуется проверка допустимого рабочего давления в вашей системе;
• Не подходит для установки в движущиеся потоки с частицами - возможна эрозия поверхности сенсора;
• Требует подключения к устройству с функцией считывания сопротивления - не работает напрямую с обычными термостатами без адаптера.

Примеры использования

• Контроль температуры воды в бойлере косвенного нагрева;
• Управление насосом в системе теплого пола по показаниям температуры в подающем трубопроводе;
• Автоматическое отключение котла при перегреве теплоносителя;
• Фиксация температуры в расширительном баке для диагностики аварийных ситуаций.

Практические советы

• Перед установкой убедитесь, что внутренний диаметр трубы достаточен для свободного прохождения датчика - минимальный диаметр трубы ¾” (DN20);
• Запрещено сгибать кабель радиусом менее 5 см - это повредит экран и изоляцию;
• При использовании в системах с частыми температурными скачками - периодически проверяйте целостность изоляции кабеля;
• Для точного измерения располагайте датчик против направления движения жидкости - это минимизирует эффект “замешивания” температур;
• Если нужна другая глубина погружения - компания EKF предлагает заказные версии (например, 100 мм или 200 мм).
