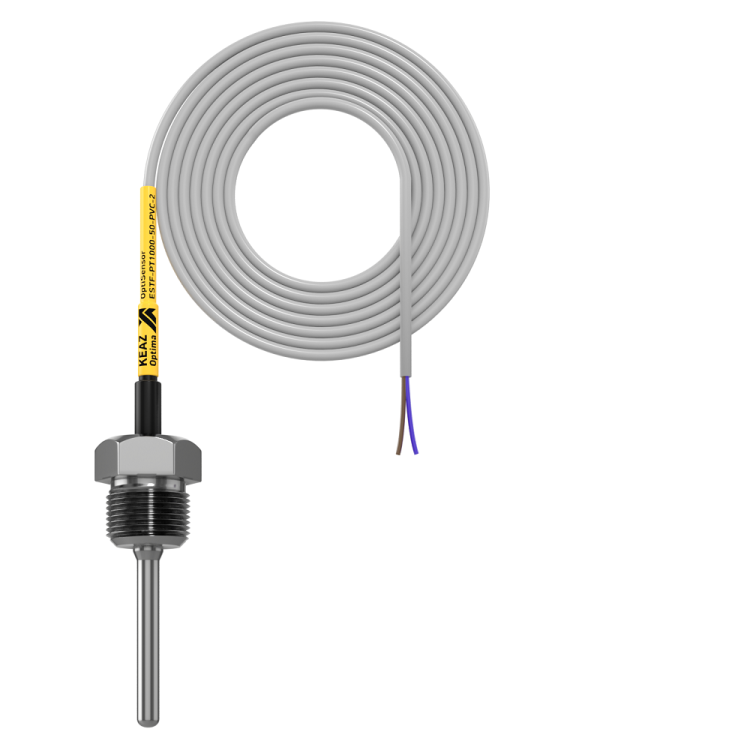

Датчик температуры погружной OptiSensor ESTF-PT1000-50-PVC-2 Pt1000 IP65 КЭАЗ (Курский электроаппаратный завод) 285967

Датчик температуры погружной ESTF-PT1000-50-PVC-2 от КЭАЗ - это надежный пассивный Pt1000-датчик для измерения температуры жидкостей и газов в системах отопления, вентиляции и кондиционирования. Устройство имеет резьбовое крепление G 1/2”, погружную часть длиной 50 мм и защищённый ПВХ-кабель длиной 2 метра. Благодаря нержавеющей стали и IP65, он выдерживает агрессивные среды и влажную среду внутри помещений.

Назначение и область применения

Датчик температуры погружной ESTF-PT1000-50-PVC-2 предназначен для точного измерения температуры в трубопроводах и ёмкостях с давлением до 0,6 МПа. Применяется в инженерных системах зданий: центральное отопление, тепловые пункты, бойлеры, теплообменники, системы ГВС и АВК. Подходит для контроля температуры воды, пара, масла и других нейтральных сред. Не используется для агрессивных химических веществ или открытых водоёмов.

Технические характеристики

• Тип чувствительного элемента: Pt1000 (платиновый терморезистор с сопротивлением 1000 Ом при 0 C)
• Диапазон измеряемых температур: от -50 C до +180 C
• Диапазон рабочих температур окружающей среды: от -50 C до +120 C
• Длина погружаемой части: 50 мм
• Материал погружной части: нержавеющая сталь
• Резьба присоединения: G 1/2”
• Защита корпуса: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: АБС-пластик, серый цвет
• Длина кабеля: 2 м, ПВХ-изоляция
• Выходной сигнал: сопротивление (Pt1000), требует внешнего измерительного устройства
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры погружной ESTF-PT1000-50-PVC-2 монтируется в резьбовые отверстия на трубопроводе или ёмкости. Для установки требуется доступ к внутренней поверхности трубы и возможность завинчивания. Рекомендуется использовать герметик (например, ленту FUM или анаэробный состав) для обеспечения плотности соединения. Кабель подключается по двухпроводной схеме - рекомендуется применять экранированный кабель с минимальным сечением жил 0,2 мм2 для снижения помех. Нельзя перегибать кабель радиусом меньше 40 мм. Монтаж выполняется на конструкцию - фланец, крышка, штуцер - без необходимости сварки или специального крепления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в замкнутых системах с невысоким давлением. Защита IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, в том числе в котельных и технических этажах. Сертификаты соответствия указываются в документации производителя - для коммерческого проекта необходимо запросить декларацию о соответствии ЕАЭС.

Преимущества

• Высокая точность благодаря платиновому сенсору Pt1000 - стабильность сигнала даже при длительной работе
• Нержавеющая сталь погружной части - долговечность в контакте с водой и паром
• IP65 - надёжная защита от пыли и брызг, подходящая для условий машинных залов
• Фиксированная длина кабеля 2 м - оптимальна для большинства типичных установок
• Простая замена - можно демонтировать без слива системы, если есть запорная арматура

Ограничения применения

• Не применяется в системах с давлением выше 0,6 МПа - риск повреждения резьбы и уплотнений
• Не допускается погружение в агрессивные среды: кислоты, щелочи, растворители - материал корпуса АБС-пластика не устойчив к ним
• Рабочая температура воздуха вокруг корпуса не должна превышать +120 C - выше этого значения возможен перегрев электроники
• Не предназначен для работы в открытом воздухе, на улице или в условиях постоянного воздействия дождя
• Не совместим с трёх- и четырёхпроводными схемами измерения - только двухпроводная

Примеры использования

• Контроль температуры горячей воды в баке-аккумуляторе в системе тёплого пола
• Измерение температуры теплоносителя на входе в теплообменник в котельной
• Автоматическое регулирование температуры в контуре кондиционирования с использованием контроллера
• Контроль нагрева масла в системе смазки насосов в HVAC-оборудовании

Практические советы

• Перед установкой проверьте глубину резьбового отверстия - погружная часть длиной 50 мм должна полностью войти, чтобы обеспечить точность измерения
• Если нужен длиннее кабель - обращайтесь к поставщику: KЭAZ предлагает заказ с удлинением кабеля с шагом 1 м
• При монтаже в вертикальном положении ориентируйте кабель вниз - так исключается попадание конденсата в корпус
• Для точного считывания используйте измерительный прибор, поддерживающий Pt1000 - не все термометры работают с этим типом сенсора
• Проверяйте целостность кабеля перед первым включением - повреждение изоляции может вызвать ошибки в показаниях
