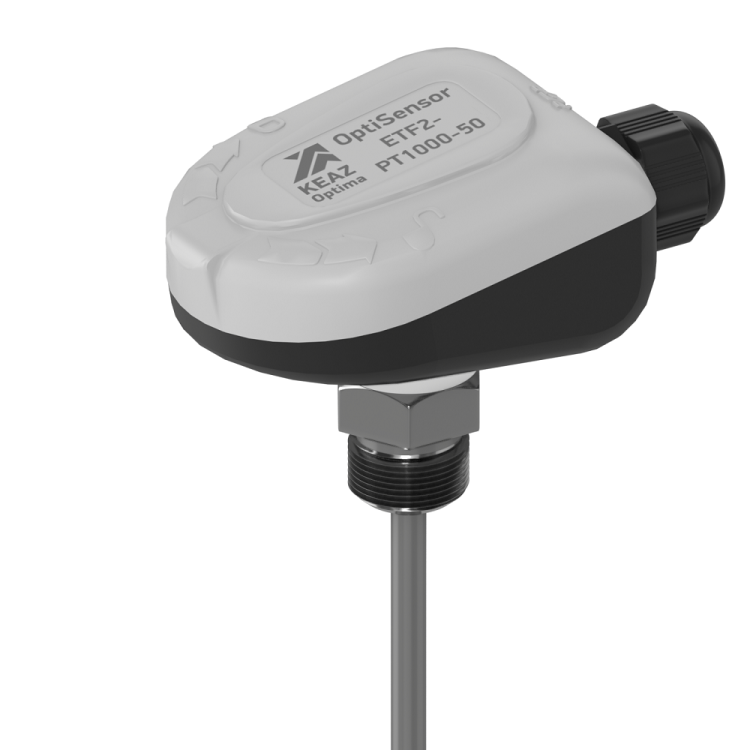

Датчик температуры погружной OptiSensor ETF2-PT1000-50 | 286504 КЭАЗ

Датчик температуры погружной ETF2-PT1000-50 от КЭАЗ — это надежный пассивный термосопротивленческий датчик с Pt1000-выходом, предназначенный для точного измерения температуры в трубопроводах и емкостях систем отопления, вентиляции и кондиционирования. Устройство отличается компактной конструкцией, резьбовым креплением G 1/2" и высокой степенью защиты IP65.

Назначение и область применения

Датчик температуры погружной ETF2-PT1000-50 используется для контроля температуры жидких и газообразных сред внутри трубопроводов и закрытых емкостей. Подходит для систем отопления, вентиляции и кондиционирования (HVAC), где требуется постоянный мониторинг температуры теплоносителя, воды или воздуха. Применяется в инженерных системах зданий, котельных, тепловых пунктах и других объектах с избыточным давлением до 0,6 МПа.

Технические характеристики

• Тип датчика: Pt1000 — термосопротивление с сопротивлением 1000 Ом при 0 °C; обеспечивает высокую точность и стабильность сигнала;
• Диапазон измерения: от -50 до +150 °C — подходит для широкого спектра температурных режимов, включая зимние условия и горячие сети;
• Диапазон рабочих температур: совпадает с диапазоном измерения — устройство работает корректно при любых значениях в указанном интервале;
• Длина погружаемой части: 50 мм — оптимальна для установки в тонкостенные трубы и небольшие емкости;
• Материал погружаемой части: нержавеющая сталь — устойчива к коррозии, химически инертна, долговечна в контакте с водой и паром;
• Присоединение: резьба G 1/2" — стандартизованный тип крепления, совместим с большинством фланцев, тройников и адаптеров;
• Степень защиты: IP65 — полностью защищена от пыли и устойчива к струям воды с любого направления;
• Клеммная головка: из АБС-пластика — легкая, ударопрочная, не проводит ток, защищает внутреннюю электронику;
• Цвет: серый — соответствует промышленному дизайну, легко сочетается с другими элементами автоматизации;
• Гарантия: 12 месяцев — подтверждает качество сборки и материалов.

Совместимость и монтаж

Датчик температуры погружной ETF2-PT1000-50 монтируется путем вворачивания в заранее подготовленное резьбовое отверстие в стенке трубы или емкости. Для обеспечения герметичности рекомендуется использовать ленту ФУМ или аналогичную уплотнительную прокладку. Установка выполняется на конструкцию — не требует сварки или сложных креплений. Подключение — двухпроводное, с использованием экранированного кабеля с минимальным сечением жил 0,2 мм². Экран необходимо заземлить на стороне контроллера для снижения помех. Нельзя применять датчик в условиях вибраций выше нормы или при механическом воздействии на корпус.

Безопасность и стандарты

Датчик ETF2-PT1000-50 соответствует требованиям безопасности для оборудования, используемого в инженерных системах зданий. Степень защиты IP65 гарантирует безопасную работу во влажных помещениях. Материалы, применяемые в изготовлении, не выделяют токсичных веществ при нагреве до 150 °C. Гарантийный срок 12 месяцев подтвержден испытаниями завода-изготовителя КЭАЗ.

Преимущества

• Высокая точность благодаря Pt1000-сенсору — лучше, чем у классических Pt100, особенно при больших расстояниях между датчиком и приемником;
• Нержавеющая стальная гильза — устойчива к эрозии, осадкам и химическим воздействиям в теплоносителях;
• Компактная длина 50 мм — позволяет устанавливать в ограниченных пространствах, где другие датчики не помещаются;
• ABS-корпус — не требует специального обслуживания, не ржавеет, не деформируется при перепадах температур;
• Простота замены — можно демонтировать и заменить без слива всей системы, если есть запорная арматура.

Ограничения применения

• Не предназначен для работы с агрессивными химическими средами (например, кислоты, щелочи, растворители);
• Максимальное допустимое давление — 0,6 МПа; превышение может повредить резьбу или корпус;
• Не рассчитан на погружение в открытые водоемы или на улицу — IP65 не обеспечивает защиту от длительного погружения в воду;
• Не подходит для измерения температуры твердых тел или поверхностей — только для жидкостей и газов в объеме;
• Требуется внешний измерительный прибор (например, регулятор или PLC) — сам по себе не является самостоятельным устройством вывода значений.

Примеры использования

• Контроль температуры воды в контуре отопления многоквартирного дома;
• Измерение температуры пара в парогенераторе котельной;
• Мониторинг температуры холодного теплоносителя в системе кондиционирования;
• Автоматическое управление насосами в системе теплого пола на основе данных с датчика ETF2-PT1000-50.

Практические советы

• Перед установкой проверьте глубину резьбового отверстия — погружаемая часть должна полностью войти, но не упираться в дно;
• При монтаже в вертикальные трубы ориентируйте клеммную головку вверх — так исключается попадание конденсата внутрь;
• Используйте только экранированный кабель с заземлением экрана — это минимизирует влияние электромагнитных помех от частотных преобразователей и двигателей;
• При замене старого датчика убедитесь, что новая модель имеет ту же резьбу G 1/2" и длину 50 мм — иначе возможны утечки или некорректные показания;
• Проверяйте целостность резьбы перед каждым монтажом — поврежденная резьба — основная причина протечек.
