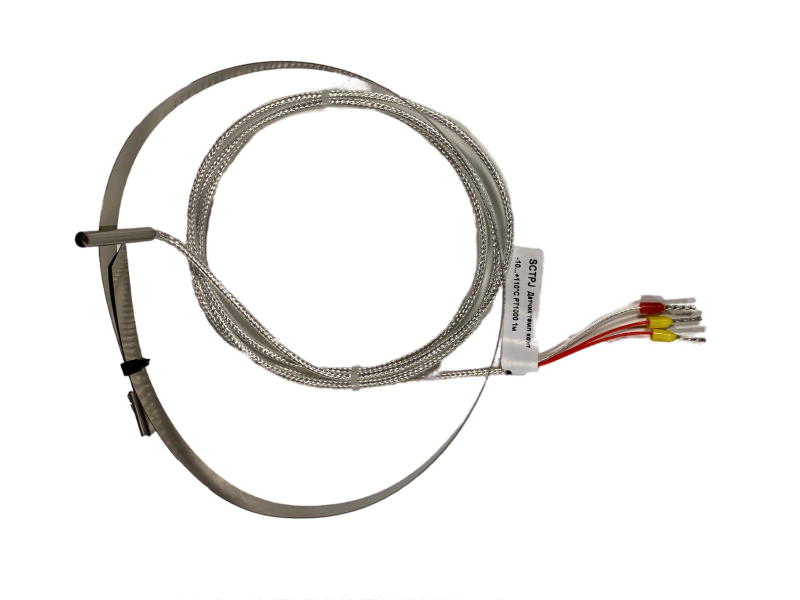

Датчик температуры контактный -10...+110град.C PT1000 15…100мм бескорпусной 1м SE SCTPJ APC

Датчик температуры контактный -10…+110C PT1000 15…100мм бескорпусной кабель 1м от Systeme Electric - это бескорпусной термосопротивление PT1000 для измерения температуры поверхности труб и других металлических элементов. Подходит для систем отопления, вентиляции и технологических процессов, где важна точность и надежность контакта.

Назначение и область применения

Этот датчик предназначен для прямого контакта с поверхностями - например, с наружной стенкой трубопровода, теплообменника или корпуса оборудования. Он фиксирует температуру самой поверхности, а не воздуха вокруг. Применяется там, где нужна точная передача тепла от объекта к чувствительному элементу: системы отопления, горячего водоснабжения, кондиционирования, промышленные печи, насосные станции.

Технические характеристики

• Диапазон измерений: от -10 C до +110 C
• Тип сопротивления: PT1000 (сопротивление 1000 Ом при 0 C)
• Схема подключения: 3-проводная - снижает влияние сопротивления проводов на точность показаний
• Диаметр трубы: от 15 до 100 мм - обеспечивает плотный контакт с трубами этого размера
• Исполнение: бескорпусное - чувствительный элемент без внешней защиты, что улучшает теплопередачу
• Длина кабеля: 1 метр - с медными жилами, экранирование не указано

Совместимость и монтаж

Датчик монтируется путём механического прижатия к поверхности трубы. Для установки требуется зажим или хомут, который фиксирует датчик плотно к трубе. Кабель подключается к контроллеру или регистратору, поддерживающему вход PT1000 с трёхпроводной схемой. Убедитесь, что ваша система управления принимает сигнал именно PT1000 - не PT100 или термопара. Монтаж возможен только на гладких, чистых металлических поверхностях без масла, ржавчины или изоляции.

Безопасность и стандарты

Устройство не имеет сертификатов взрывозащиты, не предназначено для работы во взрывоопасных средах. Нет указания на соответствие IEC 60751 или другим международным стандартам - проверьте требования вашего проекта отдельно.

Преимущества

• Высокая точность благодаря PT1000 - более стабильный сигнал, чем у PT100, особенно при длинных кабелях
• Трёхпроводная схема компенсирует потери сопротивления в проводах - повышает точность измерений
• Бескорпусная конструкция обеспечивает лучший тепловой контакт с поверхностью - быстрый отклик и минимальная погрешность
• Гибкий кабель длиной 1 м позволяет легко вывести датчик к оборудованию без лишних соединений

Ограничения применения

• Не применяется для измерения температуры жидкостей или газов - только для твердых поверхностей
• Работает только при плотном контакте; любые прослойки (пыль, краска, изоляция) искажают результат
• Максимальная рабочая температура +110 C - нельзя использовать на паровых или высокотемпературных участках
• Нет IP-защиты - не рассчитан на влажную среду, проливы воды или агрессивные вещества
• Не подходит для труб с диаметром меньше 15 мм или больше 100 мм - не будет плотного прилегания

Примеры использования

• Контроль температуры подающего трубопровода в системе центрального отопления
• Фиксация температуры нагревательного элемента в бойлере
• Измерение температуры кожуха насоса для предотвращения перегрева
• Настройка автоматического регулирования в системах ГВС

Практические советы

• Перед установкой зачистите поверхность трубы от ржавчины, краски и грязи - лучше всего использовать шлифовальную бумагу
• Используйте специальный зажим или стальной хомут с пружиной, чтобы обеспечить постоянное давление на датчик
• При прокладке кабеля избегайте мест с высокими ЭМИ - например, рядом с частотниками или сварочными аппаратами
• Проверьте, что ваш контроллер поддерживает PT1000 - многие устройства работают только с PT100, и тогда потребуется преобразователь
• Датчик Systeme Electric sctpj не требует калибровки при нормальных условиях, но рекомендуется периодически проверять показания эталонным термометром
