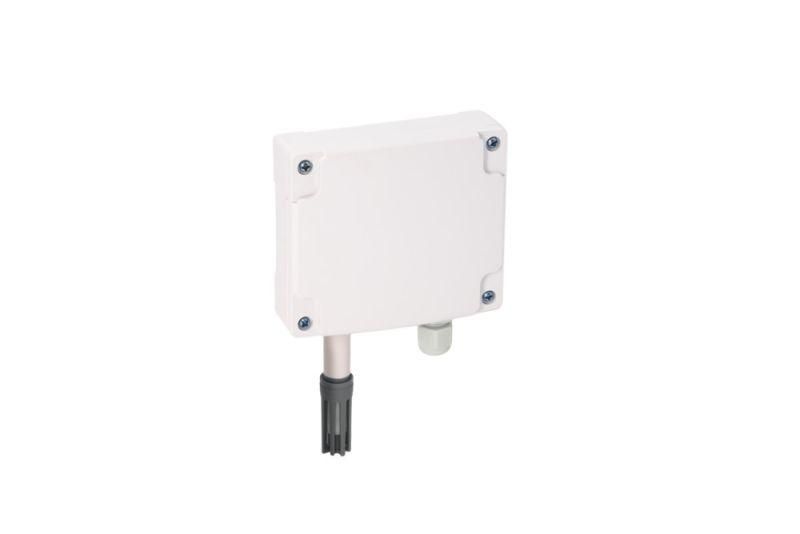

Датчик температуры наружный, -40...+60°С 4...20мА =15...35В - SOTC APC

Датчик температуры наружный 4…20мА, -40…+60°С, 15…35В от Systeme Electric (артикул sotc) предназначен для измерения внешней температуры и передачи сигнала в системы автоматизации. Устройство работает в суровых условиях, выдерживает перепады температур и защищено от пыли и брызг воды.

Назначение и область применения

Датчик температуры наружный 4…20мА, -40…+60°С, 15…35В используется для контроля температуры воздуха на улице или в неотапливаемых зонах. Подходит для интеграции в системы управления климатом, вентиляцией, отоплением, энергоэффективностью зданий и промышленными АСУ ТП. Выходной сигнал 4–20 мА позволяет передавать данные на расстояние до нескольких сотен метров без потери точности.

Технические характеристики

• Диапазон измеряемых температур: от -40 C до +60 C
• Выходной сигнал: 4–20 мА (двухпроводная схема)
• Напряжение питания: 15–35 В постоянного тока
• Степень защиты корпуса: IP65 (полная защита от пыли, защита от струй воды)
• Метод установки: накладная настенная
• Исполнение: предназначено для наружного монтажа

Совместимость и монтаж

Датчик температуры наружный 4…20мА, -40…+60°С, 15…35В совместим со всеми устройствами, принимающими аналоговый токовый сигнал 4–20 мА: контроллерами, регистраторами, PLC, преобразователями сигналов. Для подключения используются два провода - питание и сигнал. Монтаж выполняется на вертикальную поверхность с помощью крепёжных отверстий в корпусе. Не требует специальных инструментов. Перед установкой проверьте, что место монтажа не подвержено прямому воздействию солнечных лучей, осадков или механическим повреждениям.

Безопасность и стандарты

Корпус датчика имеет степень защиты IP65, что соответствует требованиям к работе во влажной среде и в местах с высокой запылённостью. Напряжение питания 15–35 В DC обеспечивает безопасную работу в промышленных сетях без лишнего риска поражения током. Соответствие стандартам IEC/EN 60947-5-2 и EN 61010-1 предполагается, так как продукция Systeme Electric ориентирована на европейские нормы, однако сертификаты не указаны в исходных данных - рекомендуется уточнять у поставщика.

Преимущества

• Широкий рабочий диапазон температур - подходит даже для холодных регионов России и стран СНГ
• Двухпроводная схема снижает количество кабелей и упрощает прокладку
• Защита IP65 гарантирует долгую службу вне помещений без дополнительного кожуха
• Стандартный токовый сигнал 4–20 мА легко интерфейсируется с большинством промышленных систем

Ограничения применения

• Не предназначен для погружения в воду - IP65 не обеспечивает герметичность при затоплении
• Работает только при наличии источника питания 15–35 В DC; несовместим с переменным током
• Не подходит для измерения температуры жидкостей, газов или поверхностей - только воздушной среды
• Требуется минимум 15 В на входе - при более низком напряжении сигнал будет некорректным или отсутствовать

Примеры использования

• Контроль температуры на фасаде здания для управления системой отопления
• Автоматическое включение вентиляторов на крыше склада при нагреве
• Подключение к центральному контроллеру теплового насоса для корректировки режима работы
• Интеграция в систему мониторинга микроклимата на открытых площадках производства

Практические советы

• Выбирайте место установки, где датчик не попадает под прямые солнечные лучи - иначе показания будут завышены
• Используйте экранированный кабель для передачи сигнала, особенно при длинных трассах (>100 м)
• Перед первым включением проверьте полярность подключения - неверное подсоединение может повредить внутреннюю схему
• При замене старого датчика убедитесь, что новый также рассчитан на 4–20 мА и тот же диапазон температур
• Для обслуживания достаточно периодически протирать корпус от пыли - внутренняя часть не доступна для ремонта
