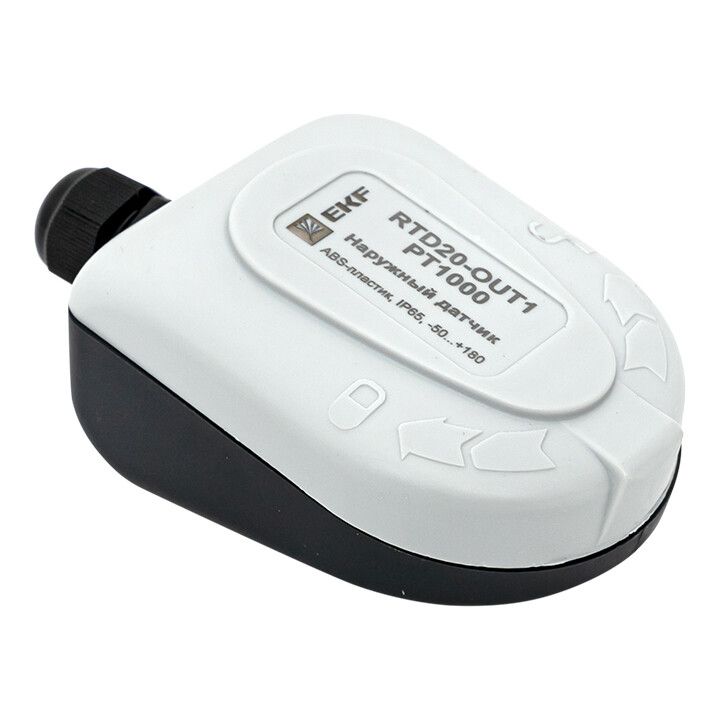

Датчик температуры наружного воздуха | RTD20-OUT1-PT1000 EKF

Датчик температуры наружного воздуха EKF RTD20-OUT1-Pt1000 - надёжный устройство для измерения температуры окружающей среды в системах отопления, вентиляции и кондиционирования. Разработан и произведён в России, совместим с большинством контроллеров HVAC, использует высокоточный сенсор Pt1000.

Назначение и область применения

Датчик температуры наружного воздуха EKF RTD20-OUT1-Pt1000 предназначен для установки на фасаде здания или в защищённом внешнем пространстве, чтобы передавать данные о температуре наружного воздуха в системы управления климатом. Он используется в автоматических системах HVAC для корректировки работы оборудования - например, изменения мощности котла или скорости вентиляторов - в зависимости от реальных условий вне помещения. Подходит для жилых, коммерческих и промышленных объектов.

Технические характеристики

• Тип сенсора: Pt1000 - платиновый термосопротивление с сопротивлением 1000 Ом при 0 C; обеспечивает точность +-0,5 C в рабочем диапазоне
• Рабочий диапазон температур: –40 C до +85 C
• Степень защиты: IP67 - полностью герметичен, выдерживает пыль, дождь и временное погружение в воду
• Материал корпуса: ударопрочный ABS с ультрафиолетовой стойкостью - не трескается и не выгорает на солнце
• Выходной сигнал: аналоговый, сопротивление (не ток/напряжение); требует подключения к контроллеру с входом для PT1000
• Длина кабеля: 1,5 метра (без возможности удлинения без потери точности)
• Подключение: клеммная головка с зажимами для проводов 0,5–2,5 мм2

Совместимость и монтаж

Датчик температуры наружного воздуха EKF RTD20-OUT1-Pt1000 совместим со всеми контроллерами HVAC, поддерживающими вход типа Pt1000. Для подключения требуется двухпроводная цепь - один провод на «+», второй на «−». Кабельная часть имеет изоляцию, устойчивую к перепадам температур и УФ-излучению.

Установка выполняется на вертикальную поверхность (стену, опору) с помощью встроенных кронштейнов. Рекомендуется располагать датчик на северной стороне здания, на высоте 1,5–2 метра от уровня земли, вдали от тепловых выбросов (вытяжек, конденсаторов, солнечных батарей). Не монтировать в местах с постоянным попаданием воды - хотя IP67 позволяет временному контакту, длительное воздействие струи воды снижает срок службы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51991-2002 (термопреобразователи сопротивления) и EN 60751 (международный стандарт для Pt100/Pt1000). Производится в соответствии с ISO 9001. Нет опасных материалов, не содержит свинца и ртути.

Преимущества

• Полный аналог зарубежных решений - замена дорогостоящих импортных датчиков без переделки системы
• Герметичный корпус с IP67 - работает даже в условиях повышенной влажности и зимних морозов
• Pt1000 вместо Pt100 - выше чувствительность и меньшая погрешность при малых изменениях температуры
• Производство в России - гарантия наличия запчастей и быстрая доставка

Ограничения применения

• Не подходит для установки внутри помещений - для этого есть модели RTD30
• Не рассчитан на контакт с агрессивными химикатами (например, пары кислот, щелочей)
• Не допускается механическая нагрузка на кабель - он не является силовым
• Не работает с контроллерами, принимающими только NTC или Pt100 - необходимо проверить тип входа перед покупкой

Примеры использования

• Автоматическое управление отоплением в офисном здании - датчик EKF RTD20-OUT1-Pt1000 сигнализирует о похолодании, система повышает температуру теплоносителя
• Контроль микроклимата в торговом центре - данные с датчика используются для экономии энергии при работе кондиционеров
• Системы вентиляции на промышленных площадках - регулирование воздушных потоков в зависимости от температуры на улице

Практические советы

• Перед установкой проверьте, что ваш контроллер поддерживает Pt1000 - многие старые системы работают только с Pt100 или NTC10K
• При прокладке кабеля избегайте участков рядом с силовыми кабелями - возможны помехи, влияющие на точность показаний
• Если нужен более длинный кабель - заказывайте индивидуальную комплектацию через EKF, а не удлиняйте самостоятельно
• При первом запуске системы выполните калибровку - сравните показания датчика с эталонным термометром при известной температуре
• Замену датчика рекомендуется выполнять в сухую погоду - даже при IP67 влага в клеммах может вызвать окисление контактов
