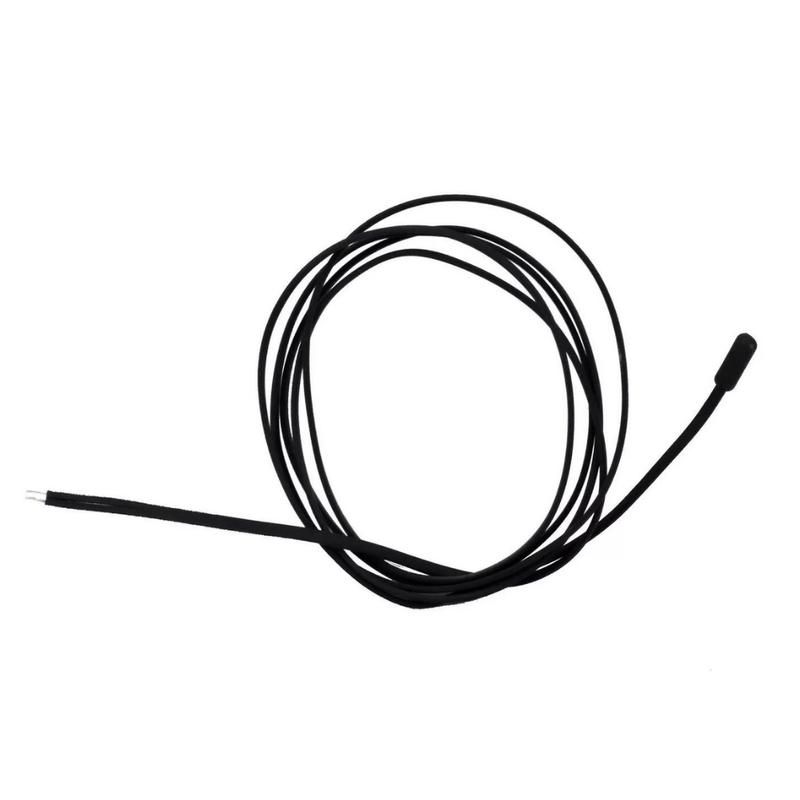

Датчик температуры NTC 10 кОм, -40...125 °C НовАтек-Электро 3425606001

Датчик температуры NTC 10 кОм - это пассивный терморезистор, который изменяет своё сопротивление в зависимости от температуры. Применяется в системах контроля температуры оборудования, где требуется точная передача данных на управляющие устройства. Модель 3425606001 от НовАтек-Электро предназначена для установки на поверхность аппарата и работает в широком диапазоне температур.

Назначение и область применения

Датчик температуры NTC 10 кОм используется для измерения температуры в электронных и механических системах. Его основная задача - передавать данные о текущей температуре контроллеру, который на основе этих значений регулирует работу оборудования. Подходит для устройств, где важна стабильность показаний в условиях переменной нагрузки.

Технические характеристики

• Тип: NTC-термистор (термочувствительный резистор с отрицательным температурным коэффициентом)
• Номинальное сопротивление: 10 кОм при 25 C
• Рабочий диапазон температур: от –40 C до +100 C
• Способ монтажа: крепление на поверхность аппарата
• Питание: не требует внешнего напряжения - работает как часть делителя напряжения в цепи измерения
• Контакты: не имеет физических коммутируемых контактов - два вывода для подключения к измерительной цепи

Совместимость и монтаж

Датчик 3425606001 монтируется непосредственно на поверхность нагреваемого или охлаждаемого элемента - корпуса двигателя, теплообменника, платы управления. Для надёжного теплового контакта рекомендуется использовать термопасту или термопрокладку. Крепление осуществляется с помощью клея, хомута или механического зажима - в комплекте адаптеры не предусмотрены. Подключается к входу аналогового измерения микроконтроллера через резистор формирования делителя напряжения.

Безопасность и стандарты

Модель не содержит активных компонентов и не требует защиты от перегрузок. Соответствует требованиям безопасности для пассивных электронных компонентов. Сертификаты соответствия не указаны - применение допускается в бытовых и промышленных системах, не подлежащих обязательному сертифицированию.

Преимущества

• Высокая чувствительность к изменениям температуры благодаря NTC-характеристике
• Стабильность параметров в течение всего рабочего диапазона
• Низкая стоимость по сравнению с цифровыми датчиками
• Не требует источника питания - снижает энергопотребление системы
• Устойчив к электромагнитным помехам - не генерирует сигнал сам по себе

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью без герметизации - риск окисления контактов
• Требует внешней измерительной схемы (резистор, ADC) - нельзя подключить напрямую к цифровому интерфейсу
• Измеряемый объект должен иметь хорошую теплопроводность; при плохом контакте возникают задержки и погрешности
• Не рассчитан на постоянную вибрацию или механические удары - возможен выход из строя при деформации корпуса
• Температура выше +100 C вызывает необратимые изменения характеристик

Примеры использования

• Контроль температуры двигателя в насосах и компрессорах
• Защита от перегрева в зарядных устройствах и БП
• Измерение температуры печи, нагревателя или радиатора в автоматизированных системах
• Термостаты в бытовой технике - холодильники, духовки, утюги

Практические советы

• Перед установкой проверьте сопротивление датчика при комнатной температуре - должно быть около 10 кОм +-5%
• Используйте экранированный кабель для подключения, особенно при длинных проводах (>1 м)
• Убедитесь, что место монтажа не подвержено воздействию прямого потока воздуха или жидкости
• Для повышения точности калибруйте систему с учётом собственного сопротивления соединительных проводов
• Замените датчик 3425606001 только на аналогичный тип - замена на другой номинал (например, 5 кОм) исказит показания
