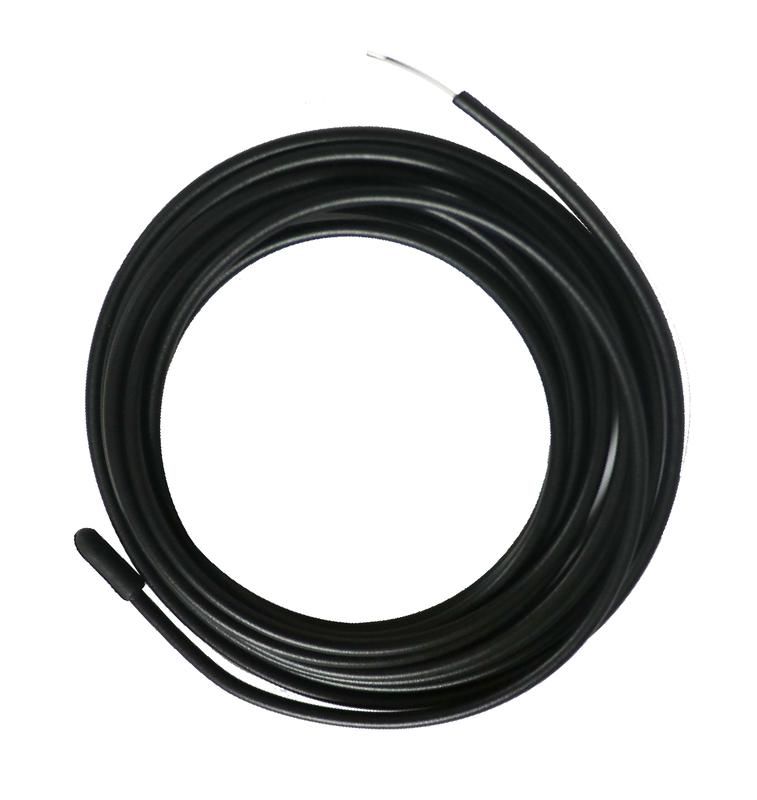

Датчик температуры на проводе 3м 10 кОм Ридан 21RT0300R

Датчик температуры на проводе 3м 10 кОм от бренда Ридан - это надёжный аналоговый датчик для измерения температуры в системах обогрева. Артикул 21rt0300r предназначен для работы с терморегуляторами Ридан Clever и обеспечивает точную передачу данных через длинный провод, что упрощает установку в труднодоступных местах.

Назначение и область применения

Датчик температуры на проводе 3м 10 кОм измеряет температуру окружающей среды или поверхности и передаёт сигнал на блок управления. На основе этих данных регулятор включает или выключает нагревательные элементы - например, в системах тёплых полов, обогревателях или тепловых завесах. Подходит для внутренней установки в жилых помещениях, офисах, небольших производственных зонах.

Технические характеристики

• Тип датчика: NTC (термистор с отрицательным температурным коэффициентом)
• Сопротивление при 25C: 10 кОм
• Параметр B: 3950 K - определяет чувствительность изменения сопротивления при изменении температуры
• Длина кабеля: 3 метра - позволяет размещать датчик далеко от контроллера
• Габариты датчика: 17 мм длина × Ø5,6 мм - компактная форма для встраивания в трубки, панели или между слоями теплоизоляции
• Степень защиты: IP54 - защищён от пыли и брызг воды, но не предназначен для постоянного контакта с водой или влажной средой

Совместимость и монтаж

Датчик температуры на проводе 3м 10 кОм совместим исключительно с терморегуляторами серии Ридан Clever. Для подключения используйте клеммы, предназначенные для внешних NTC-датчиков. Кабель имеет два провода - полярность не важна. Монтировать можно в любую точку, где требуется измерение температуры воздуха или поверхностей - например, на стене, внутри радиатора или в канале тёплого пола. Не допускайте перегибов кабеля с радиусом менее 20 мм - это может повредить внутренние жилы.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих электрооборудований. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной влажности, таких как ванные комнаты или кухни, при условии, что он не находится под прямым потоком воды. Не применяйте в взрывоопасных зонах или там, где возможен контакт с химически активными веществами.

Преимущества

• Высокая стабильность показаний благодаря параметру B=3950 - минимальные погрешности в рабочем диапазоне
• Удобная длина кабеля 3 м - снижает необходимость удлинения или прокладки новых трасс
• Малый размер датчика - легко маскируется под отделку или вставляется в узкие места
• Интеграция с экосистемой Ридан - автоматическая калибровка и распознавание при подключении к терморегулятору Clever

Ограничения применения

• Не работает с другими брендами терморегуляторов - даже если они поддерживают NTC 10 кОм, протокол передачи данных может отличаться
• IP54 не обеспечивает герметичность - нельзя использовать в подземных каналах, на улице или в местах с постоянным воздействием воды
• Работает только в пределах температурного диапазона, поддерживаемого терморегулятором Ридан Clever (обычно –5…+95C); выход за эти границы может вызвать сбои
• Не рассчитан на механическую нагрузку - не следует закреплять в местах, где возможны удары, давление или частые вибрации

Примеры использования

• Контроль температуры пола в системе тёплого пола - датчик встроен в штукатурку рядом с греющим кабелем
• Измерение температуры воздуха в помещении - установлен на стене на высоте 1,5 м, вне зоны прямого солнечного света
• Защита от перегрева в обогревателе - фиксируется на корпусе устройства, чтобы отключить питание при достижении пороговой температуры

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённая изоляция может вызвать ложные показания
• Не прокладывайте кабель параллельно силовым проводам - это может вызывать помехи; лучше использовать отдельный канал или экранированную трассу
• При замене старого датчика убедитесь, что новый также имеет параметр B=3950 - другие значения (например, B=3435) дадут неверные данные
• Если датчик устанавливается в пол, сделайте запас кабеля 0,5–1 м - это позволит при необходимости переместить его без демонтажа покрытия
• Артикул 21rt0300m - единственный вариант, который гарантированно распознаётся терморегуляторами Ридан Clever; другие модели с таким же сопротивлением могут не работать
