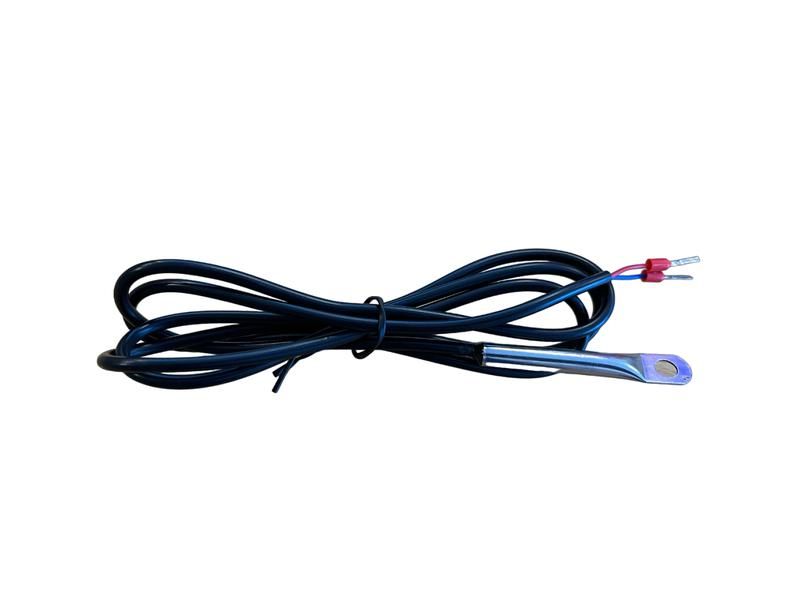

Датчик температуры на проводе 1м 10 кОм (для Meteo R; RG; Multi; Compact) Ридан 21RT0306R

Датчик температуры на проводе 1м 10 кОм (для Meteo R, Meteo RG, Multi, Compact) - это точный терморезистивный датчик NTC 10K с кодом 21RT0306R от бренда Ридан, предназначенный для подключения к системам автоматического контроля температуры, таким как Meteo R, Meteo RG, Multi и Compact.

Назначение и область применения

Датчик температуры на проводе 1м 10 кОм (для Meteo R, Meteo RG, Multi, Compact) предназначен для измерения температуры воздуха или поверхностей в системах управления микроклиматом. Он работает как входной элемент в устройствах, которые требуют обратной связи по температуре - например, в управляющих модулях отопления, вентиляции, кондиционирования или в бытовой технике. Подходит для установки внутри помещений, в шкафах, на трубах или рядом с нагревательными элементами, где требуется стабильная передача сигнала.

Технические характеристики

• Тип датчика: NTC (термистор с отрицательным температурным коэффициентом)
• Сопротивление при 25 C: 10 кОм +-1%
• Параметр B: 3950 K - определяет чувствительность изменения сопротивления при изменении температуры
• Длина кабеля: 1 метр - с медными жилами, экранирование отсутствует
• Материал корпуса: эпоксидная смола - защищает от механических повреждений и влаги
• Рабочий диапазон температур: от –40 C до +105 C
• Код товара: 21RT0306R

Совместимость и монтаж

Датчик температуры на проводе 1м 10 кОм (для Meteo R, Meteo RG, Multi, Compact) совместим исключительно с контроллерами, рассчитанными на подключение NTC-датчиков с параметрами 10 кОм / B=3950. Убедитесь, что ваша система (Meteo R, Meteo RG, Multi или Compact) использует именно этот тип датчика - иначе показания будут некорректны. Монтаж выполняется путём подключения двух проводов к соответствующим клеммам на плате управления. Кабель не имеет полярности - можно подключать любым способом. Для фиксации используйте хомутики или клеевые крепления, избегая перегибов и сдавливания провода.

Безопасность и стандарты

Датчик не содержит опасных веществ и соответствует требованиям RoHS. Электробезопасность обеспечивается за счёт низкого рабочего тока в цепи измерения - датчик не подключен к сети 220 В, а питается через внутренний источник питания контроллера. Нет сертификатов ATEX или IP - не предназначен для взрывоопасных зон или открытых площадок без защиты.

Преимущества

• Высокая точность измерения благодаря стабильному значению B=3950
• Устойчивость к колебаниям температуры в широком диапазоне
• Простота замены - совпадает с оригинальными датчиками в системах Meteo
• Надёжная герметизация корпуса предотвращает попадание пыли и влаги
• Идеально подходит для замены вышедших из строя датчиков в уже установленных системах

Ограничения применения

• Не использовать вне закрытых помещений - отсутствует защита от воды и прямого воздействия осадков
• Не применять в контакте с маслом, агрессивными жидкостями или паром под давлением
• Запрещено удлинять или резать кабель - это нарушит параметры сопротивления и точность измерений
• Не подключать к системам, требующим датчики PT100, PT1000 или аналогичные - они работают по другому принципу
• Не использовать при температурах выше +105 C - возможен выход из строя

Примеры использования

• Замена датчика в системе Meteo R после отказа старого
• Подключение к контроллеру Multi для контроля температуры в распределительном щите
• Фиксация на поверхности радиатора в системе отопления для обратной связи
• Установка возле компрессора в холодильной камере для предотвращения перегрева

Практические советы

• Перед заменой проверьте сопротивление датчика мультиметром - при комнатной температуре оно должно быть около 10 кОм
• При монтаже на металлические поверхности используйте термопасту для лучшего теплообмена
• Не протягивайте кабель рядом с силовыми проводами - помехи могут исказить сигнал
• Если датчик часто перегревается - переместите его дальше от источника тепла или добавьте теплоизоляцию
• Артикул 21RT0306R - единственный подходящий вариант для указанных моделей; другие датчики с 10 кОм, но другим B-коэффициентом не подойдут
