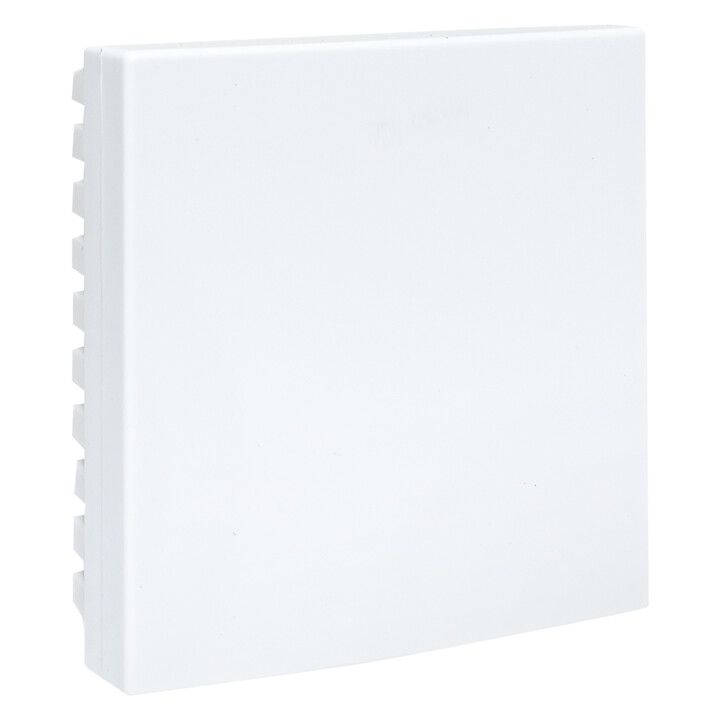

Комнатный датчик температуры | RTD30-IN-PT1000 EKF

Датчик температуры комнатный EKF RTD30-IN-PT1000 предназначен для точного измерения температуры воздуха в помещениях в системах отопления, вентиляции и кондиционирования. Этот датчик - часть серии PROxima, созданной в России и совместимой с европейскими решениями.

Назначение и область применения

Датчик температуры комнатный EKF RTD30-IN-PT1000 используется для контроля микроклимата в жилых, офисных и коммерческих зданиях. Он передаёт данные о температуре воздуха в контроллеры систем HVAC, чтобы автоматически регулировать работу оборудования - котлов, кондиционеров, воздушных завес. Подходит для установки в помещениях с нормальными условиями эксплуатации, где нет высокой влажности, запылённости или агрессивных химических веществ.

Технические характеристики

• Тип сенсора: Pt1000 - платиновый термопреобразователь сопротивления, обеспечивающий высокую точность и стабильность сигнала;
• Метод монтажа: комнатный - устанавливается на стену внутри помещения;
• Выходной сигнал: сопротивление, изменяющееся в зависимости от температуры (соответствие стандарта IEC 60751);
• Рабочий диапазон температур: от +5C до +40C - оптимальный интервал для комфортного климатического контроля;
• Защита корпуса: IP20 - защита от прикосновений и ограниченная защита от пыли, не предназначена для влажных помещений;
• Подключение: клеммная колодка для проводов сечением до 1,5 мм2.

Совместимость и монтаж

Датчик температуры комнатный EKF RTD30-IN-PT1000 совместим со всеми современными контроллерами HVAC, которые поддерживают входы для Pt1000-сенсоров. Для подключения используйте двухжильный кабель с медными жилами. Установка выполняется на вертикальную поверхность с помощью встроенных крепёжных отверстий. Не требует специальных инструментов - достаточно отвёртки и уровня. После монтажа проверьте целостность цепи и соответствие сопротивления заданному значению при известной температуре (например, 20C ≈ 1077 Ом).

Безопасность и стандарты

Датчик соответствует международному стандарту IEC 60751 для Pt1000-термосопротивлений. Произведён в соответствии с требованиями ГОСТ Р 58900-2020 для устройств автоматизации зданий. Нет токсичных материалов в составе корпуса. Не содержит свинца и других запрещённых компонентов по RoHS.

Преимущества

• Высокая точность измерения благодаря платиновому сенсору Pt1000 - меньше погрешность по сравнению с NTC-датчиками;
• Устойчивость к долговременному drift’у - показания не меняются со временем при правильной эксплуатации;
• Российское производство - гарантия доступности запчастей и сервиса;
• Простая замена - можно заменить без перепрошивки контроллера, если он рассчитан на Pt1000.

Ограничения применения

• Не применяется в помещениях с влажностью выше 80% - риск конденсата и коррозии контактов;
• Не подходит для установки рядом с источниками тепла (батареи, нагреватели, окна с прямым солнцем) - искажение показаний;
• Не работает в условиях агрессивной среды - пары растворителей, кислот, щелочей повредят пластик корпуса;
• Не предназначен для наружного монтажа или установки в воздуховодах - для этого есть другие серии: RTD10 и RTD20.

Примеры использования

• Контроль температуры в офисном помещении для работы системы кондиционирования;
• Обратная связь для терморегулятора в квартире с напольным отоплением;
• Интеграция в умный дом - подключение к шлюзу через контроллер BMS;
• Замена вышедшего из строя датчика в старой системе HVAC, если ранее использовался Pt1000-совместимый аналог.

Практические советы

• Выбирайте место установки на внутренней стене, на высоте 1,5–1,7 метра от пола - это наиболее репрезентативная точка для измерения температуры воздуха;
• Избегайте сквозняков и мест возле дверей - они дают ложные показания;
• Перед первым запуском системы проверьте сопротивление датчика мультиметром - при 20C оно должно быть около 1077 Ом;
• Если система не реагирует на изменения температуры - проверьте целостность проводки и наличие питания на контроллере;
• Для длительной службы не закрывайте датчик декоративными решётками или картинами - нужен свободный поток воздуха.
