Датчик температуры погружной, 0...+100 град 0...10В RS485/Modbus 100мм ~24В±20%/=15...35В с гильзой 50мм - SPT2VM100 APC

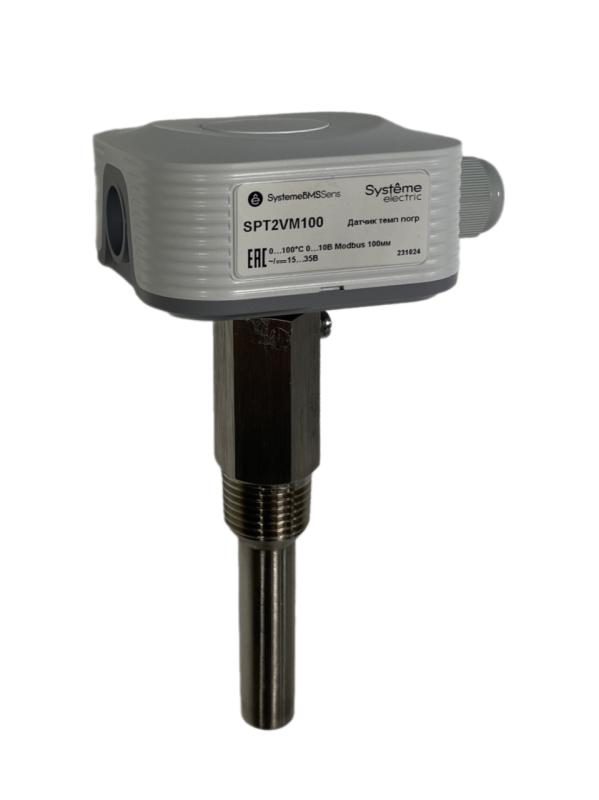

Датчик температуры погружной 0…100C 0…10В RS485/Modbus 100мм 24В с гильзой от Systeme Electric (артикул spt2vm100) предназначен для точного измерения температуры жидкостей в резервуарах и трубопроводах. Комплектация с гильзой упрощает установку и замену без слива среды.

Назначение и область применения

Датчик температуры погружной 0…100C 0…10В RS485/Modbus 100мм 24В с гильзой используется для контроля температуры воды, масла, растворов и других жидких сред внутри емкостей. Подходит для систем отопления, технологических процессов, тепловых насосов, бассейнов и промышленных котельных. Выходной сигнал 0–10 В позволяет подключить его к аналоговым входам контроллеров, а интерфейс RS485/Modbus - к автоматизированным системам управления.

Технические характеристики

• Диапазон измерения температуры: 0…+100 C
• Выходной сигнал: 0…10 В постоянного тока (аналоговый)
• Цифровой интерфейс: RS485 / Modbus RTU
• Напряжение питания: 24 В переменного тока +-20% (допустимый диапазон: 15–35 В)
• Глубина погружения: 100 мм
• Диаметр гильзы: 50 мм (в комплекте)
• Материал корпуса: нержавеющая сталь AISI 316L
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Датчик температуры погружной 0…100C 0…10В RS485/Modbus 100мм 24В с гильзой устанавливается через резьбовое отверстие в стенке резервуара. Гильза 50 мм фиксируется в нем, а сам датчик вставляется внутрь - это позволяет менять датчик без демонтажа системы. Для подключения используйте экранированный кабель: два провода на питание 24 В~ и четыре - на аналоговый и цифровой сигналы. Цифровой канал требует правильной адресации (по Modbus) и терминатора на последнем устройстве в цепочке.

Безопасность и стандарты

Изделие соответствует требованиям EMC и имеет степень защиты IP67, что обеспечивает надежную работу во влажной среде. Материал корпуса - пищевая нержавеющая сталь AISI 316L, безопасный для контакта с питьевой водой и продуктами питания. Напряжение питания 24 В~ снижает риск поражения током по сравнению с сетевым 220 В.

Преимущества

• Двухканальный вывод сигнала: одновременно analog (0–10 В) и digital (RS485/Modbus) - удобно для совмещения старых и новых систем управления
• Гильза в комплекте исключает необходимость самостоятельного подбора и уменьшает время монтажа
• Работает при колебаниях напряжения (15–35 В) - устойчив к перепадам в сети
• Корпус из AISI 316L устойчив к коррозии, подходит для агрессивных сред

Ограничения применения

• Не предназначен для работы с высокотемпературными средами выше +100 C
• Аналоговый выход 0–10 В требует подключения к устройству с высоким входным импедансом; несовместим с большинством PLC без специального модуля
• Цифровой интерфейс RS485 работает только в шинной топологии - нельзя использовать в звезде или параллельном соединении
• Гильза 50 мм требует отверстия такого же диаметра - проверьте возможность сверления перед установкой

Примеры использования

• Контроль температуры теплоносителя в системе отопления частного дома
• Измерение температуры масла в гидравлическом баке станка
• Автоматизация поддержания температуры воды в бассейне
• Участок производства пищевых продуктов, где требуется стерилизация при 90–100 C

Практические советы

• Перед монтажом убедитесь, что глубина погружения 100 мм достаточна - датчик должен находиться ниже уровня минимальной заполненности резервуара
• При использовании RS485 подключите терминирующий резистор 120 Ом на последнее устройство в цепочке
• Для долговечности избегайте механических ударов по гильзе - она не рассчитана на давление выше рабочего
• Проверяйте соответствие полярности при подключении аналогового выхода: 0 В - минус, 10 В - плюс
• Если система уже использует другие датчики Modbus, убедитесь, что адрес spt2vm100 уникален (по умолчанию часто стоит 1)
