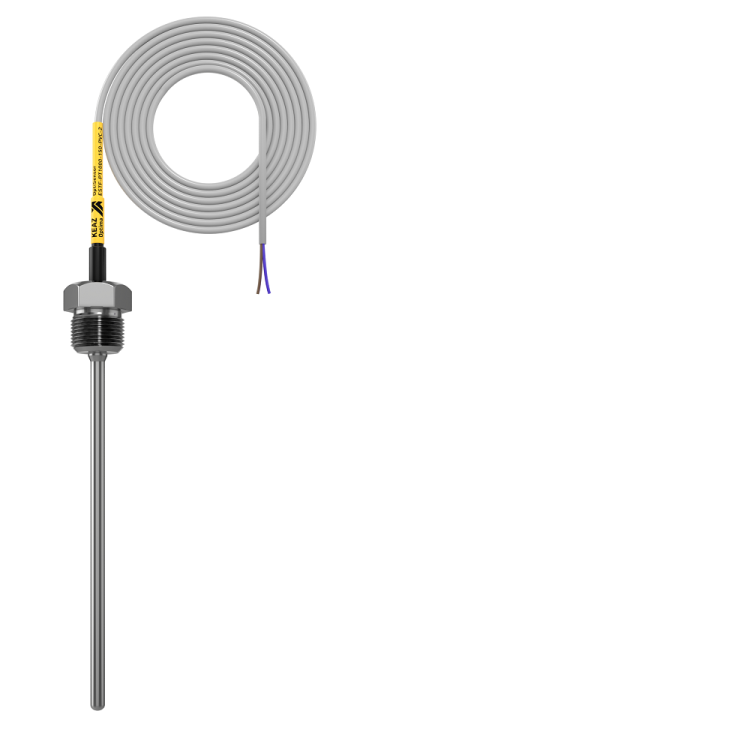

Датчик температуры погружной OptiSensor ESTF-PT1000-150-PVC-2 | 286498 КЭАЗ

Датчик температуры погружной ESTF-PT1000-150-PVC-2 от КЭАЗ предназначен для точного измерения температуры жидких сред в системах отопления, вентиляции и кондиционирования. Его погружная часть из нержавеющей стали и герметичный корпус позволяют использовать устройство в условиях повышенной влажности и под давлением до 0,6 МПа.

Назначение и область применения

Датчик температуры погружной ESTF-PT1000-150-PVC-2 применяется для контроля температуры воды, теплоносителей и других некоррозирующих жидкостей внутри трубопроводов, баков и reservoir’ов. Устройство идеально подходит для инженерных систем зданий: тепловых пунктов, котельных, систем ГВС и АВОС. Также используется там, где требуется оперативное реагирование на изменения температуры - например, для автоматического регулирования работы насосов или клапанов.

Технические характеристики

• Тип чувствительного элемента: Pt1000 - платиновый терморезистор с сопротивлением 1000 Ом при 0 C; обеспечивает высокую точность и стабильность сигнала;
• Диапазон измерений: от -50 до +120 C - соответствует требованиям большинства систем отопления и ХВС;
• Длина погружаемой части: 150 мм - достаточна для глубокого контакта с жидкостью, минимизирует влияние внешних температур;
• Резьба соединения: G 1/2" - стандартизированная метрическая резьба, совместима с большинством фланцев и переходников;
• Материал погружной части: нержавеющая сталь - устойчива к коррозии, безопасна для пищевых и медицинских сред;
• Корпус: АБС-пластик - легкий, ударопрочный, защищает внутреннюю электронику;
• Степень защиты: IP65 - полностью защищен от пыли и струй воды с любого направления;
• Кабель: ПВХ, длиной 2 м, с двумя жилами - готов к подключению, не требует доработки;
• Способ установки: вворачивается в резьбовое отверстие на поверхности трубы или сосуда;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик температуры погружной ESTF-PT1000-150-PVC-2 устанавливается путём завинчивания в подготовленную резьбу G 1/2". Для надёжного соединения рекомендуется применить анаэробный герметик или лён с пастой. Обязательно соблюдайте направление потока жидкости - датчик должен находиться в активном слое среды, а не в зоне застоя. Подключение выполняется по двухпроводной схеме. Желательно использовать экранированный кабель с минимальным сечением жил 0,2 мм2 для снижения помех. Электроника датчика является пассивной - она не выдаёт питание, а лишь меняет своё сопротивление в зависимости от температуры, поэтому требует подключения к вторичному прибору (например, контроллеру или регистратору).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в замкнутых системах с давлением до 0,6 МПа. Применяемые материалы (нержавеющая сталь, АБС-пластик, ПВХ) не выделяют токсичных веществ при нагреве до 120 C. Серия OptiSensor прошла сертификацию в рамках ЕАЭС и допущена к использованию в объектах гражданского и коммунального хозяйства.

Преимущества

• Высокая точность благодаря Pt1000 - лучше, чем классические Pt100, особенно при больших расстояниях между датчиком и прибором;
• Защита IP65 позволяет работать во влажных помещениях без дополнительных кожухов;
• Автоматическое определение температуры без необходимости калибровки после установки;
• Жесткая конструкция погружной части исключает деформацию даже при перепадах температур;
• Фиксированный кабель 2 м - экономит время на сборке и снижает риск повреждения при монтаже.

Ограничения применения

• Не агрессивными химическими средами - например, щелочами, растворителями или кислотами;
• Максимальное давление в системе - 0,6 МПа (6 бар); превышение может вызвать протечку или разрушение резьбы;
• Не предназначен для установки в паровые системы - температура пара выше 120 C выведет датчик из строя;
• Не следует использовать в открытых водоёмах или на улице без защиты от прямого воздействия осадков - хотя IP65 защищает от брызг, длительное намокание корпуса недопустимо;
• Пластиковая головка не рассчитана на механические нагрузки - нельзя цепляться за кабель при демонтаже.

Примеры использования

• Контроль температуры теплоносителя в контуре радиаторного отопления многоквартирного дома;
• Измерение температуры воды в баке горячего водоснабжения;
• Обеспечение обратной связи для управления насосом в системе принудительной циркуляции;
• Контроль входящей температуры в воздухообменник HVAC-системы;
• Автоматизация технологических процессов в лабораториях и производствах с закрытыми жидкостными циклами.

Практические советы

• Перед установкой проверьте соответствие диаметра резьбы на трубе и датчика - G 1/2" имеет шаг 1,814 мм, используйте подходящий ключ;
• Чтобы избежать воздушных пробок, перед затяжкой заполните резьбу жидкостью или смажьте её водой;
• Если нужен длиннее кабель - можно заказать версию с удлинением через производителя (шаг 1 м);
• При монтаже в металлические трубы обязательно выполните электрическое заземление корпуса устройства;
• Не забывайте, что Pt1000 требует специализированного преобразователя - обычные термометры для Pt100 не будут правильно интерпретировать сигнал.
