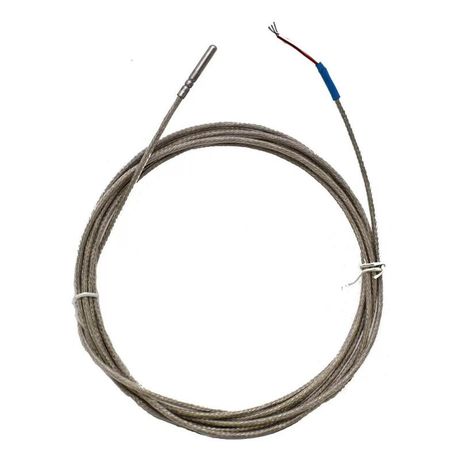

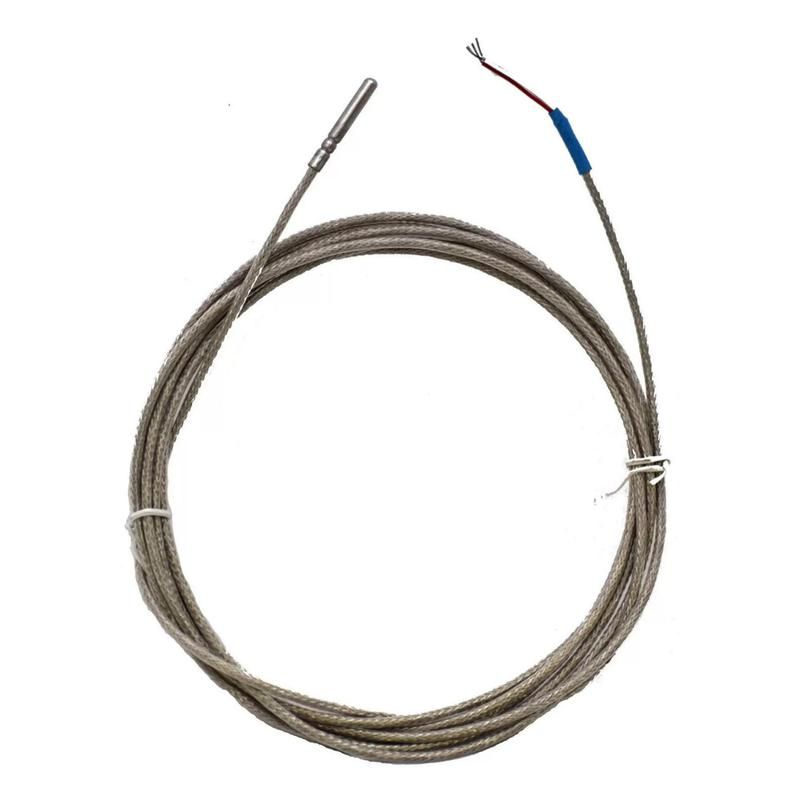

Датчик температуры PT100 TSP-100 -2м (термопреобразователь сопротивления) НовАтек-Электро 3425606004-2

Датчик температуры PT100 TSP-100 -2м (термопреобразователь сопротивления) от бренда НовАтек-Электро - это надёжный измерительный элемент с сопротивлением 100 Ом при 0 C, предназначенный для точного контроля температуры в промышленных системах. Артикул 3425606004-2 обеспечивает стабильную работу в условиях повышенной влажности и механических нагрузок благодаря защищённой конструкции.

Назначение и область применения

Датчик температуры PT100 TSP-100 -2м используется для измерения температуры в технологических процессах, где требуется высокая точность и долговечность. Подходит для установки на трубопроводах, теплообменниках, печях, насосах и других устройствах, где важна стабильная передача сигнала. Применяется в пищевой, химической, фармацевтической промышленности и системах отопления.

Технические характеристики

• Тип термочувствительного элемента: Pt100 - сопротивление 100 Ом при 0 C
• Длина кабеля: 2 метра - позволяет гибко располагать контроллер и датчик
• Рабочий диапазон температур: от -50 C до +250 C
• Класс точности: A (соответствует IEC 60751)
• Материал корпуса: нержавеющая сталь AISI 304
• Защита от внешних воздействий: IP65 - устойчив к пыли и струям воды
• Подключение: два провода - требует компенсации сопротивления кабеля

Совместимость и монтаж

Датчик температуры PT100 TSP-100 -2м совместим со всеми устройствами, принимающими сигнал от термопреобразователей типа Pt100. Для правильного подключения используйте измерительные приборы с функцией компенсации сопротивления двухпроводной схемы. Кабель длиной 2 метра можно протянуть через каналы, трубы или кабель-каналы. Монтаж осуществляется путём ввинчивания в резьбовое гнездо M18×1,5 (диаметр резьбы указан в спецификациях производителя). Убедитесь, что посадочное место чистое и не имеет деформаций.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60751 для термопреобразователей сопротивления. Конструкция выполнена в соответствии с требованиями безопасности EN 61010-1 для электроизмерительных приборов. Корпус из нержавеющей стали не выделяет вредных веществ, допущен для контакта с продуктами питания.

Преимущества

• Высокая точность класса А - минимальная погрешность +-(0,15 + 0,002|t|) C
• Устойчивость к коррозии - корпус из AISI 304 выдерживает агрессивные среды
• Стабильность показаний - малый коэффициент старения сопротивления
• Гибкий кабель - легко адаптируется к сложным трассам без перегиба
• Защита IP65 - работает в сырых и запылённых помещениях

Ограничения применения

• Не предназначен для погружения в жидкости - IP65 не гарантирует герметичность при постоянном подводе воды
• Двухпроводная схема подключения даёт погрешность при длинных кабелях - рекомендуется использовать для расстояний до 10–15 м
• Не применяется в средах с давлением выше 10 бар - проверьте допустимую рабочую нагрузку на резьбу
• Не следует перегибать кабель радиусом менее 50 мм - риск повреждения внутренних жил

Примеры использования

• Контроль температуры масла в гидравлических системах
• Измерение температуры воздуха в сушильных камерах
• Автоматизация нагрева в реакторах химического производства
• Регистрация температуры в зонах мойки оборудования пищевых производств

Практические советы

• Перед установкой проверьте целостность кабеля и отсутствие повреждений изоляции
• При использовании в холодных средах - учитывайте возможное образование конденсата внутри корпуса; выбирайте места с хорошей вентиляцией
• Для снижения погрешности в двухпроводной схеме - используйте кабель с одинаковым сечением всех жил и минимизируйте длину
• При замене датчика температуры PT100 TSP-100 -2м - сверьте тип резьбы и глубину погружения с предыдущим изделием
• Не затягивайте резьбу слишком сильно - это может повредить чувствительный элемент внутри
