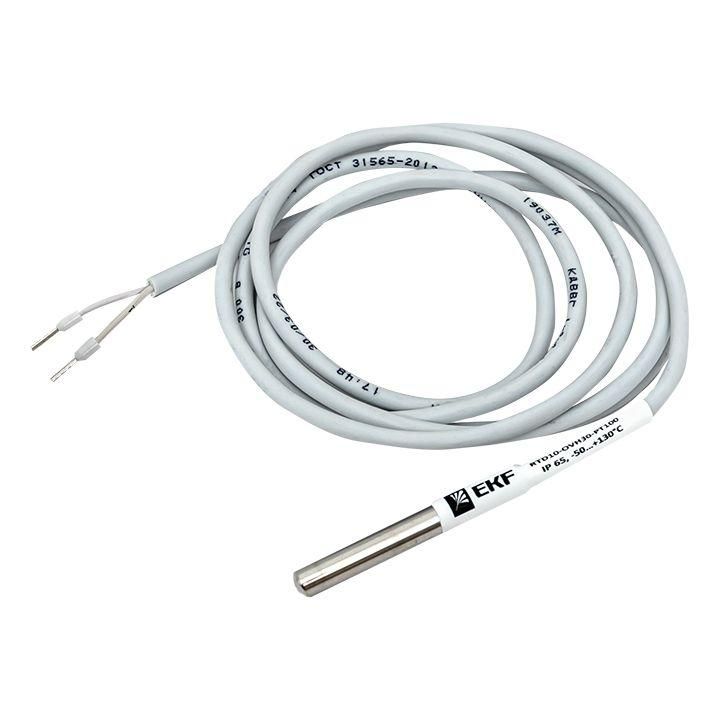

Датчик температуры в гильзе накладной 30мм EKF RTD10-OVH30-PT100

Датчик температуры накладной в гильзе 30 мм EKF — устройство для бесконтактного измерения температуры поверхности труб и оборудования в системах отопления, вентиляции и кондиционирования. Артикул rtd10-ovh30-pt100 относится к серии PROxima и предназначен для установки на внешнюю стенку трубы без её вскрытия.

Назначение и область применения

Датчик температуры накладной в гильзе 30 мм EKF используется для контроля температуры наружной поверхности трубопроводов в системах HVAC. Подходит для мониторинга температуры теплоносителя в системах отопления, горячего водоснабжения и тепловых сетях. Применяется там, где невозможно или нецелесообразно делать врезку — например, на уже смонтированных трубах, в ограниченном пространстве или при необходимости быстрого монтажа.

Технические характеристики

• Тип сенсора: Pt100 — металлический термочувствительный элемент с сопротивлением 100 Ом при 0 °C, обеспечивает высокую точность и стабильность показаний;
• Гильза: стальная, диаметром 30 мм, защищает чувствительный элемент от механических повреждений и коррозии;
• Метод монтажа: накладной — фиксируется на поверхности трубы с помощью хомута или клея, без нарушения целостности трубопровода;
• Рабочая среда: неагрессивные жидкости и газы, совместим с водой, паром, маслом, воздухом;
• Температурный диапазон: от –40 °C до +150 °C — подходит для большинства систем отопления и ГВС;
• Выходной сигнал: сопротивление, требует подключения к контроллеру или преобразователю с поддержкой Pt100.

Совместимость и монтаж

Датчик температуры накладной в гильзе 30 мм EKF устанавливается на трубы с наружным диаметром, близким к 30 мм. Для надёжного контакта с поверхностью рекомендуется использовать термопасту или двусторонний термопроводящий скотч. Крепление осуществляется через комплектный хомут или саморезы — в зависимости от условий эксплуатации. Выходной кабель подключается к входному контуру системы управления (например, к терморегулятору или БАС). Убедитесь, что кабель не перегибается и не подвергается воздействию влаги в месте выхода.

Преимущества

• Не требует демонтажа трубопровода — позволяет провести замену или установку без остановки системы;
• Изготовлен в России — соответствует требованиям местных норм и имеет доступную цену;
• Pt100-сенсор — более точный и долговечный по сравнению с NTC-термисторами;
• Стальная гильза — устойчив к вибрациям, механическим нагрузкам и коррозии в условиях повышенной влажности;
• Полный аналог зарубежных решений — легко заменяет датчики Siemens, Honeywell, Danfoss и других производителей.

Ограничения применения

• Не подходит для измерения температуры внутри потока — только для поверхностного монтажа;
• Точность зависит от качества контакта с поверхностью трубы — плохой контакт даёт погрешность до ±2–3 °C;
• Не применяется на трубах с температурой выше +150 °C — риск повреждения сенсора и изоляции;
• Не рассчитан на агрессивные среды: кислоты, щёлочи, растворители — могут разрушить покрытие гильзы.

Примеры использования

• Контроль температуры подающего трубопровода в системе центрального отопления здания;
• Фиксация температуры на коллекторе тёплого пола перед регулятором;
• Мониторинг нагрева теплообменника в вентиляционной установке;
• Установка на трубе насосной группы в котельной для защиты от перегрева.

Практические советы

• Перед установкой очистите поверхность трубы от ржавчины, краски и грязи — это повысит точность измерения;
• Используйте термопасту между гильзой и трубой, особенно если поверхность шероховатая;
• Закрепляйте кабель так, чтобы он не болтался — вибрации могут вызвать обрыв внутренних жил;
• Проверьте соответствие типа сенсора (Pt100) настройкам вашего контроллера — неверная настройка даст некорректные данные;
• Для длительной работы в помещениях с высокой влажностью проверьте герметичность места вывода кабеля.
