Датчик температуры жидкости для трубопроводов накладной EKF RTD10-OVH01-PT1000

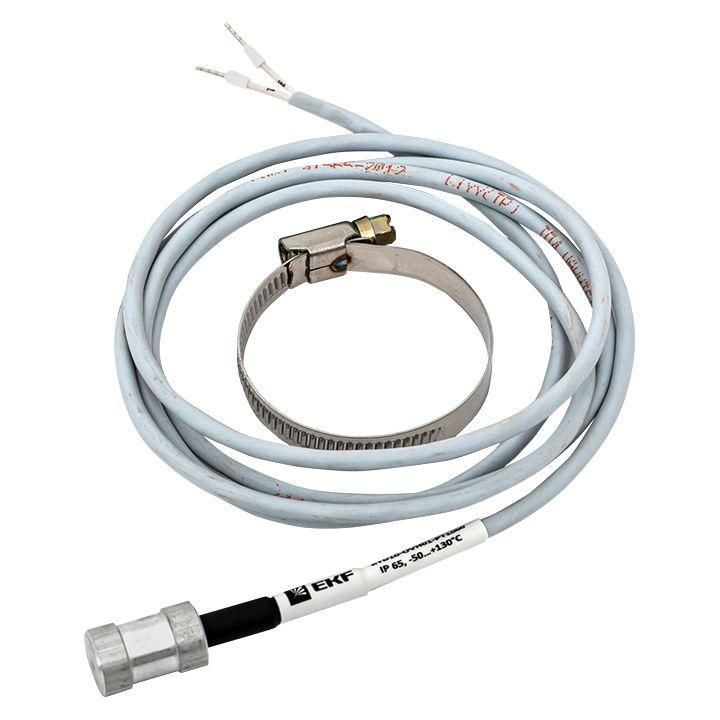

Датчик температуры жидкости для трубопроводов накладной EKF RTD10-OVH01-PT1000 предназначен для бесконтактного измерения температуры на внешней поверхности труб в системах отопления, вентиляции и кондиционирования. Этот накладной датчик легко устанавливается без вскрытия трубопровода и работает совместно с контроллерами, использующими сигнал Pt1000.

Назначение и область применения

Датчик температуры жидкости для трубопроводов накладной EKF RTD10-OVH01-PT1000 используется для контроля температуры теплоносителя в системах HVAC — например, в контурах теплых полов, радиаторных сетях, насосных группах и распределительных коллекторах. Подходит для установки на металлические трубы диаметром до 50 мм. Применяется там, где невозможно или нецелесообразно делать врезку: в уже смонтированных системах, в зонах с ограниченным доступом или при необходимости быстрого запуска без остановки работы сети.

Технические характеристики

• Тип сенсора: Pt1000 — сопротивление 1000 Ом при 0 °C, высокая точность и стабильность сигнала;
• Метод монтажа: накладной — фиксируется на внешнюю стенку трубы без нарушения герметичности;
• Рабочая среда: жидкие и газообразные среды, неагрессивные к медному сплаву и термостойкому клею;
• Температурный диапазон: от –40 °C до +120 °C;
• Класс точности: ±(0,15 + 0,002·|t|) °C (по классу А для Pt1000);
• Выходной сигнал: аналоговый, линейный, совместимый с большинством контроллеров HVAC;
• Защита корпуса: IP65 — защищён от пыли и струй воды с любого направления;
• Кабель: 1,5 м, экранированный, с двумя жилами для подключения к входу PT1000 контроллера.

Совместимость и монтаж

Датчик температуры жидкости для трубопроводов накладной EKF RTD10-OVH01-PT1000 совместим со всеми устройствами, принимающими сигнал от Pt1000-датчиков. Для подключения требуется два провода — один на вход “+”, второй на “–” (без полярности). Установка выполняется в три шага:

1. Очистить и обезжирить участок трубы (лучше — на прямом участке, вне изгибов и фитингов);
2. Удалить изоляцию, если она есть; при наличии — использовать термопасту для лучшего контакта;
3. Плотно приклеить датчик к трубе с помощью встроенной самоклеящейся основы, затем закрепить хомутом (в комплекте не предусмотрен — рекомендуется купить пластиковый хомут Ø 20–40 мм).

Не допускается установка на трубы с толщиной стенки более 3 мм или на неметаллические материалы (полипропилен, металлопластик). Кабель выводится в сторону, противоположную движению теплоносителя, чтобы минимизировать механическую нагрузку.

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ IEC 60751:2018 для термопреобразователей сопротивления. Сертифицирован для использования в помещениях с нормальной влажностью и без взрывоопасной среды. Электробезопасность обеспечена согласно ГОСТ Р 51317.1-2009. Напряжение питания не подаётся на датчик — он является пассивным элементом, что исключает риск поражения током.

Преимущества

• Не требует перерыва в работе системы — монтаж без демонтажа трубопровода;
• Pt1000 обеспечивает более высокую чувствительность и меньшие потери сигнала по сравнению с Pt100;
• Изготовлен в России — гарантия качества и наличие запчастей/сервиса;
• Стандартная длина кабеля 1,5 м — достаточна для подвода к щиту в большинстве случаев;
• IP65 позволяет применять в сырых помещениях (котельные, подвалы, технические этажи).

Ограничения применения

• Не подходит для труб из пластика, композита или с внутренним покрытием — контакт с металлом обязателен;
• Точность снижается при значительном слое изоляции на трубе (>5 мм) — необходимо удаление изоляции перед установкой;
• Не рассчитан на постоянное погружение в воду — только наружный монтаж;
• Не применяется в агрессивных средах: кислоты, щелочи, растворители — возможна коррозия корпуса;
• Не следует устанавливать рядом с источниками тепла (радиаторы, нагревательные элементы) — возникают ложные показания.

Примеры использования

• Контроль температуры в системе тёплого пола — датчик крепится к подающей трубе перед коллектором;
• Автоматизация центрального отопления — управление насосом по температуре в стояке;
• Мониторинг температуры в системе горячего водоснабжения — установка на трубу после бойлера;
• Обслуживание старых систем — замена вышедших из строя врезных датчиков без перебора труб.

Практические советы

• Перед установкой проверьте диаметр трубы — оптимально для этого датчика 15–40 мм;
• Используйте термопасту на основе меди или графита — повышает точность на 0,5–1 °C;
• Закрепите кабель хомутами каждые 30–50 см — предотвращает обрыв при вибрациях;
• Подключайте через экран — шлейфы помех могут исказить сигнал Pt1000;
• Проверяйте показания датчика сразу после монтажа — сверьте с инфракрасным термометром на том же участке трубы.
