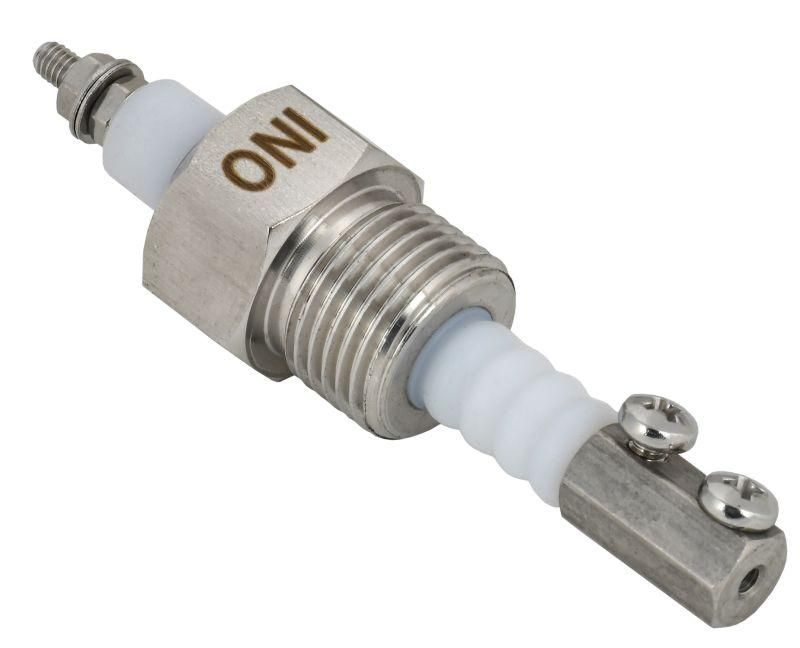

Датчик уровня кондуктометрический одноэлектродный ДС-ПВТ-G1/2 ONI - ODK-O-G-D05 IEK

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-G1/2 ONI - это простой и надёжный датчик для контроля наличия или отсутствия проводящей жидкости в ёмкостях. Он работает в паре с внешней электроникой и подходит для систем автоматизации, где важна точность срабатывания при достижении заданного уровня. Артикул odk-o-g-d05 соответствует модели ДС-ПВТ-G1/2 ONI, используемой в промышленной автоматике.

Назначение и область применения

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-G1/2 ONI предназначен для определения наличия жидкости с электропроводностью выше порогового значения. Он не измеряет уровень в процентах - он сигнализирует о том, что жидкость достигла точки установки электрода. Подходит для контроля воды, растворов солей, щелочей, масел с высокой проводимостью, но не подходит для нефтепродуктов, бензина, спирта и других непроводящих сред.

Технические характеристики

• Метод измерения: проводниковый (кондуктометрический) - срабатывает при замыкании цепи через жидкость.
• Тип исполнения: одноточечный - контролирует один фиксированный уровень.
• Присоединение: внутренняя резьба G 1/2 (BSPP), диаметром 1/2 дюйма - совместим с трубами и фитингами по этому стандарту.
• Материал корпуса: пластик - устойчив к коррозии, но не выдерживает механические удары и повышенную нагрузку.
• Рабочее давление: до 40 бар - допустимо применение в напорных системах.
• Температурный диапазон: от -55 C до +250 C - подходит для экстремальных условий, включая горячие технологические среды.
• Требуется внешняя электроника: да - датчик сам по себе не генерирует сигнал; нужен преобразователь или реле на входе.

Совместимость и монтаж

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-G1/2 ONI монтируется в вертикальную стенку ёмкости или в крышку. Присоединение осуществляется через резьбу G 1/2. Для работы требуется установить металлический стержень (электрод) внутри корпуса так, чтобы его нижний конец находился на уровне контрольной отметки. Электрод должен быть из материала, не реагирующего химически с контролируемой средой (например, нержавеющая сталь AISI 316L). Кабель от датчика подключается к внешнему устройству управления - например, реле уровня или контроллеру PLC.

Безопасность и стандарты

Датчик не имеет сертификации по взрывозащите. Не используется в зонах с опасностью возгорания или взрыва. Корпус выполнен из термостойкого пластика, который сохраняет целостность при температурах до +250 C, однако не рекомендован для контакта с острыми предметами или агрессивными химикатами, разрушающими полимеры.

Преимущества

• Простая конструкция - минимум деталей, высокая надёжность.
• Широкий диапазон температур - позволяет использовать в холодильных установках и нагревательных системах.
• Высокое рабочее давление - подходит для насосных станций и гидравлических контуров.
• Устойчивость к коррозии благодаря пластиковому корпусу - долгий срок службы в агрессивных средах, если они не повреждают полимер.

Ограничения применения

• Не работает с непроводящими жидкостями - масло, бензин, этиловый спирт, дистиллированная вода не вызывают срабатывание.
• Зависит от внешнего устройства - требует питания и обработки сигнала, что увеличивает сложность системы.
• Пластиковый корпус не выносит механических воздействий - нельзя использовать там, где возможны удары, вибрации или контакт с твёрдыми частицами.
• Не подходит для открытых резервуаров с активным перемешиванием - пузырьки воздуха или брызги могут вызывать ложные срабатывания.

Примеры использования

• Автоматическое управление уровнем воды в теплообменниках.
• Контроль заполнения ёмкостей с рассолом в пищевой промышленности.
• Защита насосов от «сухого хода» в системах подачи химических растворов.
• Сигнализация аварийного уровня в котлах и парогенераторах (при соблюдении температурных пределов).

Практические советы

• Выбирайте электрод из нержавеющей стали, совместимой с вашей средой - проверьте химическую стойкость перед монтажом.
• Учитывайте посадочный диаметр резьбы G 1/2 - при использовании переходников убедитесь в герметичности соединений.
• Не устанавливайте датчик рядом с источниками электромагнитных помех - это может влиять на работу внешней электроники.
• Перед первым запуском протестируйте срабатывание с помощью раствора известной проводимости - например, слегка подсоленной воды.
• При длительном использовании в горячих средах регулярно осматривайте корпус на наличие трещин или деформаций - пластик со временем стареет.
