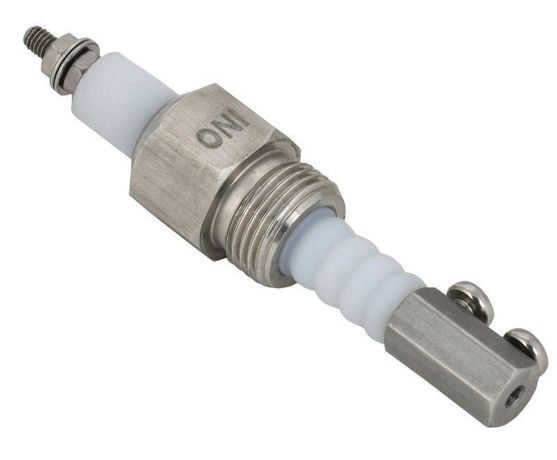

Датчик уровня кондуктометрический одноэлектродный ДС-ПВТ-М18х1,5 ONI - ODK-O-M-18 IEK

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-М18х1,5 от ONI (IEK) - это простой и надёжный элемент для контроля наличия жидкой среды в ёмкостях. Он работает совместно с внешней электроникой и подходит для контроля уровней проводящих жидкостей, таких как вода, растворы солей или щелочей, не повреждающих пластик.

Назначение и область применения

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-М18х1,5 используется для определения момента достижения жидкостью заданного уровня - например, верха или низа резервуара. Он не измеряет точный уровень, а лишь фиксирует факт контакта жидкости с электродом. Применяется в системах автоматического управления насосами, сигнализацией аварийных ситуаций, контроле заполнения танков и циркуляционных контуров.

Подходит для контроля неагрессивных к металлу жидкостей с хорошей электропроводностью: воды, рассолов, моющих средств, некоторых технологических растворов. Не подходит для нефтепродуктов, масел, спиртов и других диэлектриков.

Технические характеристики

• Метод измерения: Кондуктометрический - регистрирует замыкание цепи через проводящую жидкость.
• Тип изделия: Одноточечный - реагирует на один фиксированный уровень.
• Присоединительный размер: М18×1,5 - внутренняя резьба, позволяет закручивать датчик в соответствующее отверстие.
• Материал корпуса: Пластик - устойчив к коррозии, но ограничен по механической прочности.
• Рабочая температура среды: От –55 C до +250 C - подходит для экстремальных условий, включая паровые системы и холодильные установки.
• Максимальное рабочее давление: 40 бар - допустимо использование в высоконапорных трубопроводах.
• Требуется внешняя электроника: Да - датчик сам по себе не выдает сигнал; нужен преобразователь или реле, подающее питание и анализирующее состояние цепи.

Совместимость и монтаж

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-М18х1,5 устанавливается в горловину или боковое отверстие ёмкости с помощью внутренней резьбы M18×1,5. Для работы требуется одновременная установка металлического стержня (электрода), который должен полностью проходить через корпус датчика и достигать точки контроля уровня. Электрод должен быть из материала, совместимого с средой (например, нержавеющая сталь AISI 316L).

Перед монтажом проверьте герметичность соединения - используйте подходящий уплотнитель (ФУМ-лента или резиновое кольцо). Убедитесь, что электрод не касается стенок резервуара, чтобы исключить ложные срабатывания.

Безопасность и стандарты

Датчик уровня одноэлектродный кондуктометрический ДС-ПВТ-М18х1,5 не имеет сертификации взрывозащиты и не предназначен для использования во взрывоопасных зонах. Его применение допускается только в помещениях с нормальной атмосферой и отсутствием воспламеняющихся газов или паров.

Преимущества

• Простая конструкция - минимум деталей, высокая отказоустойчивость.
• Широкий диапазон температур - можно использовать в условиях глубокого холода и нагрева до 250 C.
• Высокое рабочее давление - подходит для промышленных систем под давлением.
• Пластиковый корпус - не подвержен коррозии, безопасен для пищевых и химически активных сред.

Ограничения применения

• Не работает с диэлектриками - масло, бензин, этиловый спирт, силиконовые жидкости не вызывают срабатывания.
• Зависит от проводимости среды - слабо проводящие растворы (например, дистиллированная вода) могут не обеспечивать надёжное срабатывание.
• Требует внешнего устройства - нельзя использовать без реле, контроллера или преобразователя.
• Пластиковый корпус чувствителен к механическому удару и абразивному воздействию - не рекомендован для мест с высокими нагрузками или вибрацией.

Примеры использования

• Автоматическое управление подачей воды в котельной - датчик включает насос при снижении уровня ниже установленной отметки.
• Контроль уровня щелочного раствора в реакторе химического производства.
• Сигнализация перелива в емкости с технологическим раствором на производстве.
• Защита насосов от «сухого хода» в системах водоснабжения с жесткой водой.

Практические советы

• Выбирайте электрод с длиной, которая точно соответствует требуемой точке контроля - даже 1–2 мм лишнего могут вызвать ложное срабатывание.
• Часто возникают проблемы с малой проводимостью - если жидкость плохо проводит ток, увеличьте площадь контакта электрода или используйте более мощную внешнюю электронику.
• Проверяйте плотность резьбового соединения перед первым запуском - особенно важно при работе с высокой температурой и давлением.
• Для длительной службы избегайте установки в местах с постоянным механическим воздействием - вибрация может повредить пластиковую резьбу.
• Артикул odk-o-m-18 - это тот же самый датчик, что и ДС-ПВТ-М18х1,5. При заказе уточняйте соответствие номеров в каталоге ONI (IEK).
