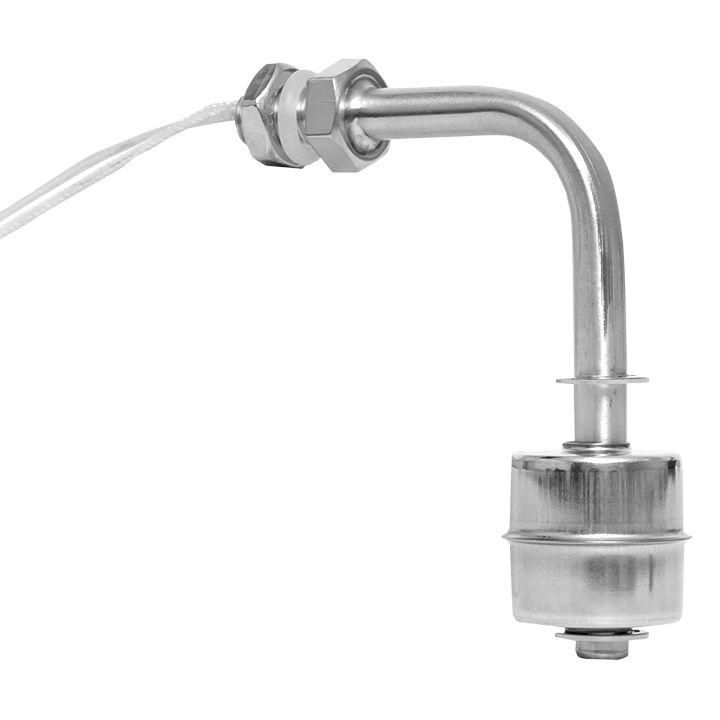

Датчик поплавковый уровня RLF-1 NO - RLF-1-NO EKF

Датчик уровня поплавковый RLF-1 NO от EKF — это надёжный механический датчик для контроля верхнего уровня жидкости в резервуарах. Простая конструкция, устойчивость к агрессивным средам и отсутствие необходимости в питании делают RLF-1 NO удобным решением там, где электронные датчики слишком сложны или дороги.

Назначение и область применения

Датчик уровня поплавковый RLF-1 NO предназначен для сигнализации достижения заданного уровня жидкости — он срабатывает, когда уровень достигает определённой точки. Подходит для систем автоматического наполнения или опорожнения ёмкостей. Часто используется там, где применение электронных датчиков затруднено: в грязных, вязких или проводящих средах, при высоких температурах или в условиях сильных помех.

Технические характеристики

• Тип контакта: нормально открытый (NO) — замыкает цепь при подъёме уровня
• Рабочая среда: вода, масла, нефтепродукты, химические растворы (неагрессивные к корпусу и поплавку)
• Материал корпуса: нержавеющая сталь AISI 304
• Материал поплавка: полиэтилен высокой плотности (ПЭВП)
• Максимальная рабочая температура: до +85 °C
• Максимальное давление: 1 бар
• Степень защиты: IP67 — полностью защищён от пыли и временного погружения в воду
• Подключение: кабель с выводами для подключения к внешней цепи

Совместимость и монтаж

Датчик RLF-1 NO монтируется вертикально через крышку резервуара. Крепится фланцем или резьбой — требуется предварительно просверлить отверстие подходящего диаметра. Для работы достаточно подключить контакт к реле или контроллеру; питание не требуется — устройство работает на механическом переключении. Учитывайте, что длина кабеля и положение установки влияют на точность срабатывания — рекомендуется закреплять так, чтобы поплавок свободно перемещался без заеданий.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, работающего во взрывоопасных зонах класса II (по ГОСТ IEC 60079). Сертифицирован для использования в бытовых и промышленных системах управления уровнем. Наличие IP67 обеспечивает безопасную работу в сырых и запылённых помещениях.

Преимущества

• Не требует внешнего питания — снижает расходы и риск отказа из-за сбоя электроснабжения
• Устойчив к загрязнениям, осадкам и вязким средам — не забивается, как электронные датчики
• Высокая долговечность благодаря материалам корпуса и поплавка
• Простота диагностики — видимое движение поплавка позволяет проверить работоспособность без приборов
• Низкая стоимость по сравнению с аналогичными электромагнитными или ультразвуковыми решениями

Ограничения применения

• Не подходит для очень вязких или кристаллизующихся сред — возможны залипания поплавка
• Не рекомендован для динамических потоков — сильный ток жидкости может вызвать ложные срабатывания
• Измеряет только один уровень (верхний); для нижнего уровня нужен второй датчик
• Не подходит для герметичных систем под давлением выше 1 бар
• Требует вертикальной установки — горизонтальное расположение исключено

Примеры использования

• Автоматическое управление насосом в системе водоснабжения — отключение при заполнении бака
• Контроль уровня масла в редукторах и гидравлических системах
• Сигнализация аварийного уровня в канализационных коллекторах
• Опорожнение резервуаров с химическими растворами в производстве
• Системы полива — отключение подачи воды при достижении максимального уровня в ёмкости

Практические советы

• Перед установкой проверьте совместимость среды с материалами — даже “неагрессивные” жидкости могут повредить пластик при длительном воздействии
• Закрепите кабель так, чтобы он не натягивался и не терся о острые края
• Если в резервуаре есть внутренние препятствия — сместите место установки, чтобы поплавок двигался свободно
• RLF-1 NO можно использовать в паре с другим датчиком (например, RLF-1 NC) для двухуровневого контроля
• При обслуживании — не используйте жёсткие металлические предметы для прочистки, чтобы не повредить поверхность поплавка
