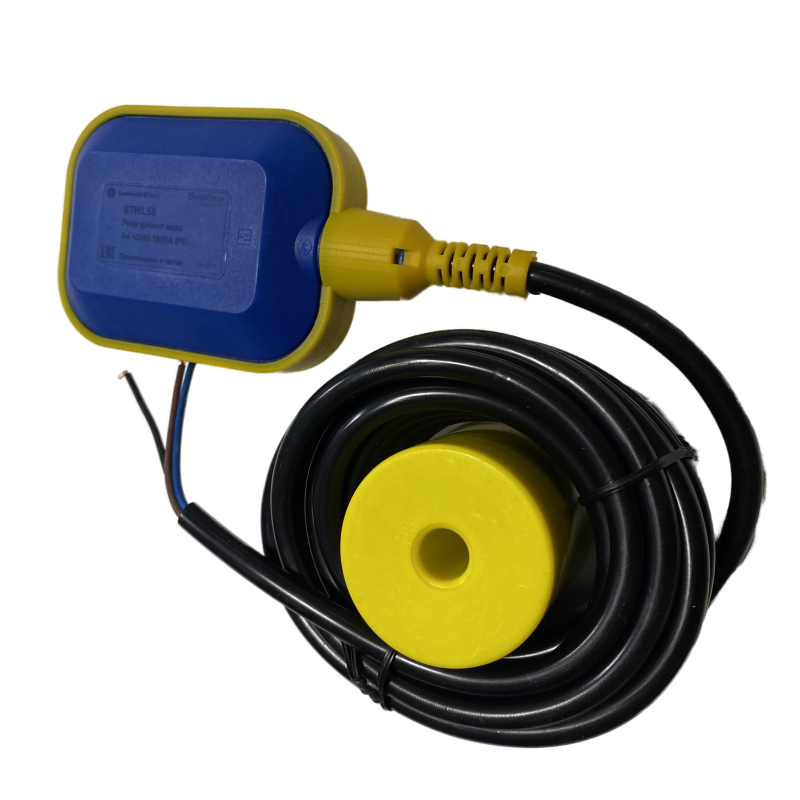

Реле уровня жидкости 5м DOFC 250В 16(8)А от Systeme Electric - устройство для автоматического контроля уровня воды или других жидких сред с помощью поплавка. Артикул stwl5s подходит для управления насосами, клапанами и другими нагрузками в системах водоснабжения, канализации и промышленных контурах.

Назначение и область применения

Реле уровня жидкости 5м DOFC 250В 16(8)А используется для включения и выключения оборудования при достижении заданного уровня жидкости. Принцип работы основан на механическом перемещении поплавка - он замыкает или размыкает электрический контакт в зависимости от положения поверхности жидкости. Подходит для установки в резервуарах, колодцах, баках, емкостях с водой, сточными системами, гидроаккумуляторами и аналогичными объектами.

Технические характеристики

• Тип действия: поплавковый (механический)
• Длина кабеля: 5 метров
• Выходной контакт: переключающий (SPDT - один общий, один нормально замкнутый, один нормально разомкнутый)
• Максимальная коммутационная способность: 250 В переменного тока
• Ток нагрузки: до 16 А - для резистивной (например, нагреватель, лампа); до 8 А - для индуктивной (насос, двигатель, контактор)
• Материал корпуса: устойчивый к коррозии пластик
• Защита IP67 - полностью герметичный, выдерживает погружение в воду и воздействие пыли

Совместимость и монтаж

Реле уровня жидкости 5м DOFC 250В 16(8)А монтируется вертикально внутри резервуара. Кабель длиной 5 м позволяет расположить сам прибор в нужном месте, а точку подключения - вне зоны жидкости. Для надежной фиксации используйте крепление на стенке или специальный направляющий стержень. Учитывайте посадочный диаметр поплавка - он должен свободно перемещаться без заеданий. Подключение осуществляется к силовой цепи через клеммы на корпусе. Нагрузка должна соответствовать указанным значениям тока - превышение вызывает быстрый износ контактов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, работающего во влажной среде. Защита IP67 обеспечивает безопасную работу даже при случайном погружении. Максимальное напряжение 250 В AC соответствует стандартным сетям в жилых и промышленных объектах. Не предназначено для взрывоопасных сред или агрессивных химических жидкостей (бензин, кислоты, щелочи).

Преимущества

• Нет необходимости в внешнем питании - работает от сигнала переключения контакта
• Высокая надежность благодаря механическому принципу - нет электроники, которая может выйти из строя
• Герметичный корпус (IP67) исключает повреждение от влаги и пыли
• Простота установки и обслуживания - не требует настроек или калибровки
• Подходит для длительной работы в автономных системах

Ограничения применения

• Не использовать с агрессивными жидкостями: кислотами, растворителями, маслами, бензином - материал корпуса не рассчитан на них
• Индуктивная нагрузка выше 8 А вызовет свечение и пригорание контактов - не подключайте мощные двигатели без дополнительного магнитного пускателя
• Не рекомендовано для высоких температур: рабочий диапазон ограничен типичными условиями (до +40C)
• Поплавок может застрять при наличии осадка, волокон или крупных частиц в жидкости - требуется предварительная фильтрация
• Не предназначен для точного измерения уровня - только для включения/выключения при пороговых значениях

Примеры использования

• Автоматическое включение насоса при опустошении водяного бака
• Отключение слива при заполнении канализационного колодца
• Контроль уровня в гидроаккумуляторе системы водоснабжения частного дома
• Управление подачей воды в теплообменник или котел
• Сигнализация о переполнении резервуара в пищевой промышленности

Практические советы

• Перед установкой проверьте, чтобы поплавок свободно двигался по всей длине - удалите возможные препятствия
• Закрепите кабель так, чтобы он не натягивался и не терся о острые кромки
• Для индуктивных нагрузок (насосы, двигатели) всегда используйте промежуточный магнитный пускатель - продлит срок службы реле
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых включениях
• Если уровень жидкости меняется медленно - выбирайте реле с меньшей чувствительностью, чтобы избежать ложных срабатываний
• Arтикул stwl5s совместим со всеми стандартными клеммными коробками и распределительными шкафами - не требует адаптеров
