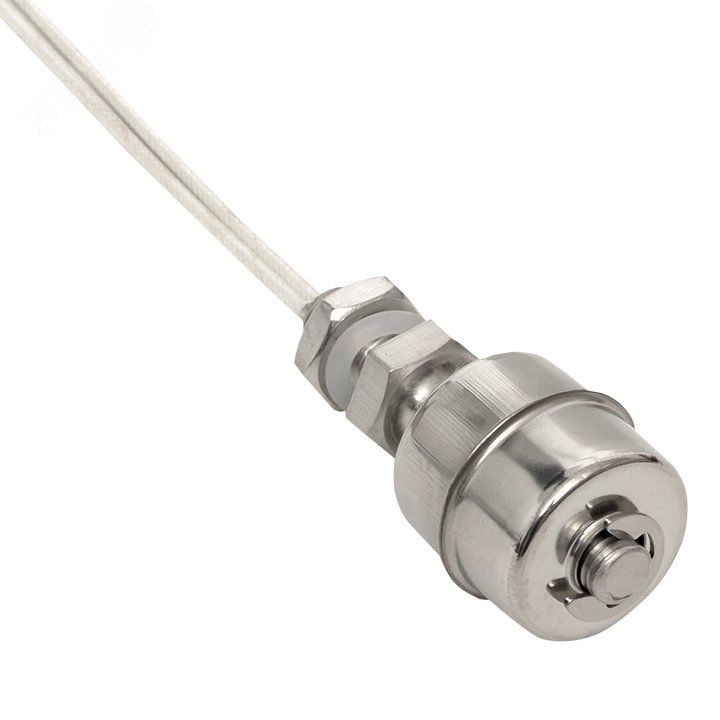

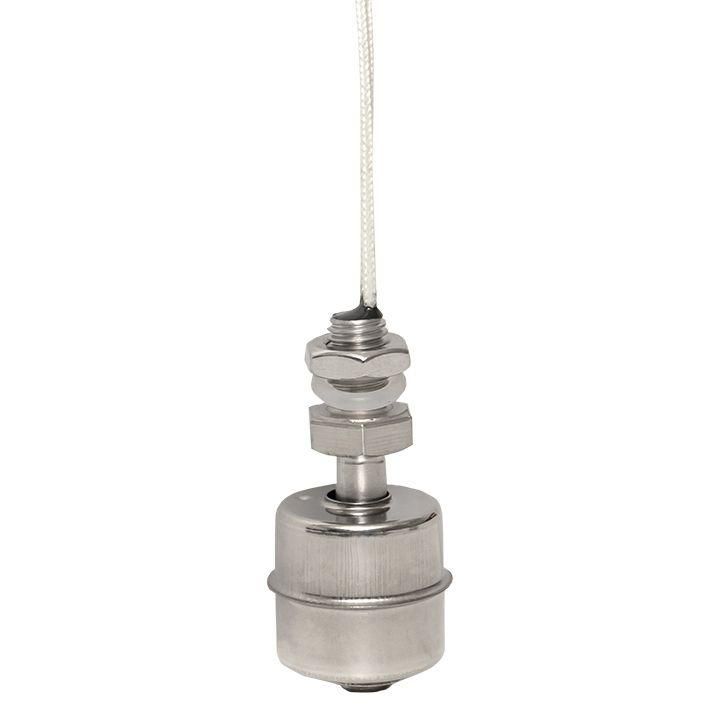

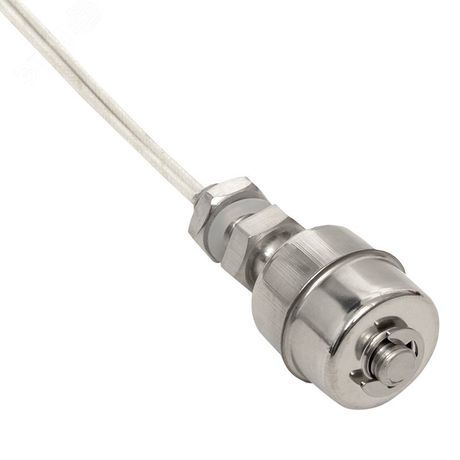

Поплавковый датчик уровня RLF-2 NO | RLF-2-NO EKF

Датчик уровня поплавковый RLF-2 NO от EKF - это надёжный механический датчик для контроля уровня жидкости в резервуарах. Простая конструкция, устойчивость к агрессивным средам и отсутствие необходимости в питании делают RLF-2 NO удобным решением там, где электронные датчики слишком сложны или дороги.

Назначение и область применения

Датчик уровня поплавковый RLF-2 NO предназначен для сигнализации достижения заданного уровня жидкости - верхнего или нижнего. Он работает как переключатель: при изменении положения поплавка замыкает или размыкает электрическую цепь. Подходит для систем автоматического наполнения или опорожнения ёмкостей с водой, маслом, нефтепродуктами, химическими растворами и другими неагрессивными жидкостями.

Идеально используется там, где применение электронных датчиков затруднено: в грязной, вязкой или проводящей среде, при высоких температурах или отсутствии стабильного питания. Часто встречается на насосных станциях, водоочистных сооружениях, топливных хранилищах и технологических линиях.

Технические характеристики

• Тип устройства: поплавковый датчик с нормально разомкнутым контактом (NO)
• Максимальная коммутируемая мощность: 50 Вт
• Работает без внешнего источника питания - механическая работа контактов
• Контакты: сухие, без потенциала - подходят для управления реле, контроллерами, световой сигнализацией
• Материал корпуса и поплавка: совместим с водой, маслами, нефтепродуктами, слабыми растворами - не подходит для сильно агрессивных сред (например, концентрированные кислоты, щелочи)

Совместимость и монтаж

Датчик RLF-2 NO монтируется вертикально внутри резервуара через фланец, трубную резьбу или специальный крепёж. Контакты выводятся на внешнюю клеммную колодку - подключение осуществляется к нагрузке (например, реле насоса или сигнальной лампе).

Учитывайте посадочные размеры: длина датчика должна соответствовать требуемому уровню срабатывания. Для точной установки рекомендуется использовать направляющие или крепления, исключающие боковые перемещения поплавка.

Не используйте с источниками постоянного тока выше 48 В или переменного тока выше 250 В - выход за пределы 50 Вт может повредить контактную группу.

Безопасность и стандарты

Датчик RLF-2 NO не имеет сертификации по взрывозащите. Не применяйте в зонах с повышенной опасностью возгорания или взрыва (Zone 0–2, Div. 1–2). Соответствует требованиям безопасности для устройств низкого напряжения в соответствии с ГОСТ Р МЭК 60947-5-1.

Преимущества

• Нет необходимости в электропитании - работает за счёт движения поплавка
• Высокая надёжность благодаря простой механической конструкции
• Устойчив к загрязнённым и вязким жидкостям
• Подходит для длительной работы в условиях влажности, перепадов температур
• Низкая стоимость обслуживания - практически не требует замены деталей

Ограничения применения

• Не подходит для газообразных сред - только для жидкостей
• Не работает в средах, агрессивных к пластикам и резинам (концентрированные кислоты, щелочи, органические растворители)
• Не обеспечивает аналоговый сигнал - только дискретное включение/выключение
• Чувствителен к вибрациям и турбулентности в резервуаре - возможны ложные срабатывания
• Не допускается использование в условиях давления выше атмосферного без дополнительной защиты

Примеры использования

• Автоматическое включение насоса при падении уровня воды в бассейне
• Остановка заправки топлива при достижении максимального уровня в цистерне
• Сигнализация аварийного низкого уровня смазочного масла в редукторе
• Контроль уровня бытовых сточных вод перед включением насосной станции

Практические советы

• Перед установкой проверьте совместимость жидкости с материалами датчика - сверьте состав с данными производителя
• При монтаже в резервуарах с пеной или пузырьками воздуха используйте демпфирующий кожух
• Для долгой службы регулярно осматривайте поплавок на наличие налёта - при необходимости очищайте мягкой щёткой
• Если требуется управление большими токами - подключайте RLF-2 NO через промежуточное реле
• Артикул RLF-2 NO - это именно модель с нормально разомкнутым контактом; если нужен нормально замкнутый - выбирайте RLF-2 NC
