Датчик влажности и температуры комнатный, отн.влажность 0...100%, :0-10В, температура 0...50 C,:NTC10кОм, 24VDC - SRHVTN APC

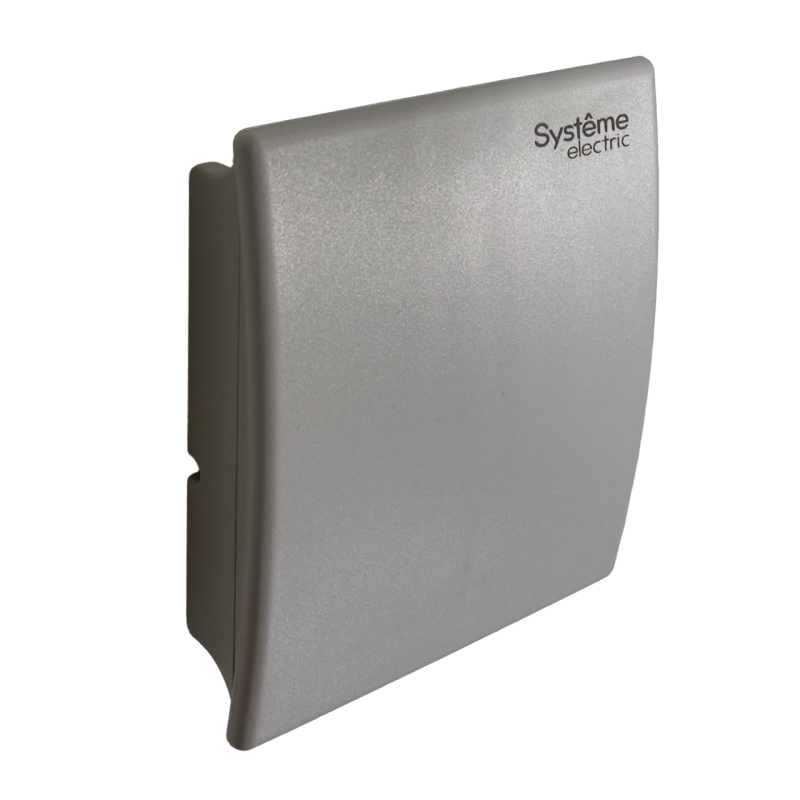

Датчик влажности и температуры комнатный 0-10В NTC10K 24В от Systeme Electric (артикул srhvtn) предназначен для измерения уровня влажности и температуры в помещениях с последующей передачей сигналов в системы автоматического управления климатом.

Назначение и область применения

Этот датчик используется для контроля микроклимата в закрытых помещениях. Он выдает два независимых сигнала: аналоговый сигнал влажности в диапазоне 0–10 В и сопротивление температуры по шкале NTC10K. Подходит для интеграции в системы HVAC, умные дома, промышленные контроллеры и централизованные системы управления зданием. Устанавливается исключительно внутри помещений - не для улицы и не во влажных зонах типа бассейнов или парилок.

Технические характеристики

• Выходной сигнал влажности: 0–10 В (линейный, соответствует 0–100 % RH)
• Выходной сигнал температуры: NTC10K (терморезистор с сопротивлением 10 кОм при 25 C)
• Напряжение питания: 15–35 В постоянного тока
• Тип установки: накладная, настенная
• Рабочий диапазон температур: +5 C до +40 C
• Рабочий диапазон влажности: 0–95 % RH (без конденсации)

Совместимость и монтаж

Датчик совместим с любыми контроллерами, принимающими аналоговые входы 0–10 В для влажности и поддерживающими термисторы NTC10K для температуры. Для подключения используются три провода: питание (+), масса (-) и два отдельных сигнальных провода - один для влажности, второй для температуры. Монтаж выполняется на стену с помощью крепежа, предусмотренного в комплекте. Не требует скрытой проводки - корпус выступает над поверхностью стены. Перед установкой проверьте соответствие напряжения питания: ниже 15 В датчик не запустится, выше 35 В - возможен перегрев.

Безопасность и стандарты

Устройство не имеет сертификации по стандартам IP (защита от пыли/влаги), так как предназначено только для сухих внутренних помещений. Соответствует требованиям EMC для бытовых и коммерческих устройств. Не содержит опасных материалов согласно RoHS.

Преимущества

• Два независимых выхода - позволяет одновременно получать данные о влажности и температуре без необходимости двух датчиков
• Линейный выход 0–10 В обеспечивает точную интерпретацию значений влажности в системах управления
• NTC10K - распространённый тип термистора, легко распознаётся большинством контроллеров
• Широкий диапазон рабочего напряжения (15–35 В DC) повышает гибкость при использовании с различными источниками питания

Ограничения применения

• Не допускается установка в местах с высокой влажностью, где возможно образование конденсата (например, рядом с кранами, в ванных комнатах без принудительной вентиляции)
• Не работает при температуре ниже +5 C - возможны некорректные показания или отказ
• Не защищён от пыли и воды - нельзя использовать вне помещений
• Требуется внешний источник питания; несовместим с беспроводными или автономными системами

Примеры использования

• Контроль климата в офисных помещениях через центральный БАС
• Интеграция в систему вентиляции с рекуперацией тепла
• Автоматическое управление увлажнителем воздуха в медицинских учреждениях
• Мониторинг условий хранения в архивах, музеях, лабораториях

Практические советы

• Выбирайте место установки подальше от окон, радиаторов и прямых потоков воздуха - иначе показания будут искажены
• При подключении используйте экранированные кабели для сигнальных линий, особенно если они проходят рядом с силовыми проводами
• Перед первым запуском сверьте показания датчика с эталонным прибором - NTC10K может иметь погрешность +-0,5 C
• Для калибровки влажности в системе управления учитывайте, что 0 В = 0 % RH, а 10 В = 100 % RH - это линейная зависимость
• Проверяйте полярность питания: неверное подключение может вывести датчик из строя
