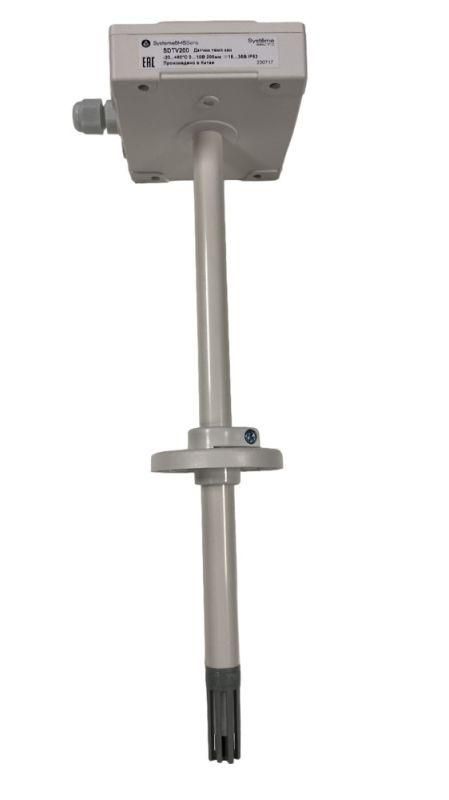

Датчик влажности и температуры канальный, 0...10В -40...+80 град NTC10K 283мм(40...265мм ) =15...35В - SDHVTN200 APC

Датчик влажности и температуры канальный 0-10В -20-80C NTC10K 200мм 24В от Systeme Electric (артикул sdhvtn200) предназначен для контроля микроклимата внутри воздуховодов систем вентиляции и кондиционирования. Устройство передает данные о влажности и температуре в виде аналогового сигнала для подключения к контроллерам БАС.

Назначение и область применения

Датчик влажности и температуры канальный 0-10В -20-80C NTC10K 200мм 24В устанавливается внутрь прямоугольных или круглых воздуховодов для измерения параметров воздушного потока. Подходит для систем HVAC в офисах, больницах, промышленных зданиях и лабораториях. Применяется там, где требуется точный контроль влажности и температуры для обеспечения комфортных условий или технологических требований.

Технические характеристики

• Измеряемый параметр: относительная влажность воздуха (0–100%) и температура (−40…+80 C)
• Выходной сигнал влажности: аналоговый 0–10 В (линейный)
• Выходной сигнал температуры: терморезистор NTC 10 кОм при 25 C
• Глубина погружения: регулируемая от 40 до 265 мм - позволяет адаптировать положение датчика в зависимости от толщины стенки воздуховода
• Длина погружной части: 283 мм
• Напряжение питания: 15–35 В постоянного тока (совместимо с 24 В постоянного тока)
• Степень защиты: IP53 - защищен от пыли и брызг воды с углом до 60°
• Материал корпуса: пластик, устойчивый к коррозии
• Клеммы: винтовые, для надежного соединения проводов
• Размеры: общая длина 200 мм (без кабеля), фланец для крепления в комплекте

Совместимость и монтаж

Датчик влажности и температуры канальный 0-10В -20-80C NTC10K 200мм 24В оснащен монтажным фланцем, который крепится к поверхности воздуховода через отверстие. Кабельный ввод уже установлен - достаточно протянуть кабель и закрутить гайку. Для подключения используйте два отдельных контура: один для сигнала влажности (0–10 В), второй - для температуры (NTC10K). Обязательно проверьте совместимость входных каналов вашего контроллера с аналоговым напряжением и термисторным сопротивлением. Напряжение питания 24 В - стандартное для большинства систем автоматизации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в помещениях с нормальными условиями эксплуатации. Степень защиты IP53 предотвращает попадание пыли и влаги при случайном контакте с брызгами, но не предназначено для работы в условиях прямого воздействия воды или высокой запыленности. Не применяйте в средах с агрессивными химическими веществами или паром.

Преимущества

• Два независимых выходных сигнала - удобно для подключения к различным типам контроллеров
• Регулируемая глубина погружения - позволяет точно расположить чувствительную часть в центральной зоне потока
• Фланцевый монтаж + кабельный ввод - минимизирует время установки
• Широкий диапазон рабочих температур - подходит даже для холодных помещений и летних перегревов
• Надежные винтовые клеммы - исключают плохой контакт при вибрациях

Ограничения применения

• Не использовать в местах с прямым попаданием воды - IP53 не обеспечивает герметичность при струйном орошении
• Не устанавливать в зонах с сильными завихрениями воздуха - показания будут некорректными
• Температурный сигнал NTC10K требует калибровки или специального входа в контроллере - не все системы поддерживают этот формат без преобразования
• Напряжение питания выше 35 В повредит устройство - соблюдайте допустимый диапазон 15–35 В

Примеры использования

• Контроль влажности в системе кондиционирования офисного здания
• Автоматическое управление деумидификатором в медицинском блоке
• Регулировка температуры в приточных каналах теплового насоса
• Мониторинг условий в воздуховоде печи промышленной сушилки

Практические советы

• Перед монтажом определите толщину стенки воздуховода - выберите глубину погружения так, чтобы датчик находился в середине потока, а не у стенки
• При использовании NTC10K-выхода убедитесь, что ваш контроллер имеет вход для термистора или используйте внешний преобразователь
• Закручивайте винты клемм достаточным усилием - слабый контакт вызывает скачки сигнала
• Не забудьте вывести кабель через кабельный ввод и затянуть его - это сохраняет степень защиты IP53
• Для долгой службы избегайте установки рядом с нагревательными элементами или источниками пара
