Датчик влажности и температуры канальный, 0...10В -20...+80°C Modbus 180мм(40...155мм ) ~24В/=15...35В - SDHVTVM180 APC

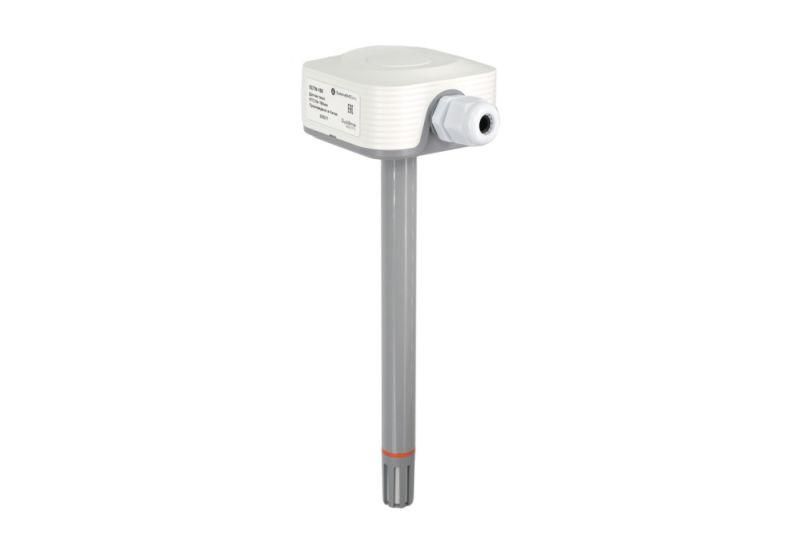

Датчик влажности и температуры канальный 0-10В -20…+80C Modbus 180мм(40…155мм) 24В от Systeme Electric (артикул sdhvtvm180) предназначен для измерения температуры и влажности внутри воздуховодов систем вентиляции и кондиционирования. Устройство передает данные двумя способами - аналоговым сигналом 0–10 В и цифровым протоколом Modbus RTU через RS-485.

Назначение и область применения

Датчик устанавливается внутрь прямоугольных или круглых воздуховодов для контроля микроклимата в HVAC-системах. Подходит для офисных зданий, больниц, промышленных цехов, лабораторий и других объектов, где требуется точная регулировка влажности и температуры воздуха. Применяется в автоматизированных системах управления, где важна комбинированная передача данных - как по аналоговому каналу, так и по цифровой шине.

Технические характеристики

• Измеряемые параметры: температура (-20…+80 C), относительная влажность (диапазон не указан, но обеспечивается работа в заданном температурном интервале)
• Выходной сигнал: аналоговый 0–10 В (для подключения к контроллерам без Modbus); цифровой Modbus RTU по RS-485
• Питающее напряжение: 24 В переменного тока или 15–35 В постоянного тока
• Глубина погружения: 40–155 мм (регулируется за счет выдвижной части)
• Длина погружной части: 180 мм
• Степень защиты: IP54 - защита от пыли и брызг воды
• Материал корпуса: пластик, устойчивый к коррозии
• Подключение: винтовые клеммы для проводов до 2,5 мм2

Совместимость и монтаж

Датчик имеет встроенный монтажный фланец и кабельный ввод, что позволяет закрепить его непосредственно на стенке воздуховода без дополнительных адаптеров. Для установки просверливается отверстие соответствующего диаметра - глубина погружения регулируется в пределах 40–155 мм, чтобы точно попасть в поток воздуха. Кабель выводится через герметичный ввод, исключая проникновение влаги. Аналоговый выход (0–10 В) совместим с большинством PLC и терморегуляторов. Цифровой модуль Modbus RTU требует наличия порта RS-485 на принимающем устройстве и правильной адресации устройства (по умолчанию - адрес 1, можно изменить).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, используемого в системах вентиляции. Защита IP54 гарантирует работу в условиях повышенной влажности и пыли, типичных для воздуховодов. Напряжение питания 24 В AC/DC снижает риск поражения током. Электромагнитная совместимость не указана - рекомендуется прокладывать сигнальные кабели отдельно от силовых линий.

Преимущества

• Два типа выходов - аналоговый и цифровой - позволяют использовать датчик в системах разного уровня сложности
• Регулируемая глубина погружения (40–155 мм) обеспечивает гибкую настройку под толщину стенки воздуховода
• Фланцевый крепление и кабельный ввод в комплекте - минимизация сборочных операций
• Широкий рабочий диапазон температур (-20…+80 C) - подходит даже для холодных камер и нагреваемых участков
• Напряжение питания 24 В AC/DC - совместимость с большинством промышленных источников питания

Ограничения применения

• Не предназначен для установки в агрессивных средах - химически активные пары, кислоты, щелочи могут повредить сенсор
• IP54 недостаточно для помещений с постоянным воздействием воды - нельзя применять в сырых помещениях вне воздуховодов
• Аналоговый выход 0–10 В чувствителен к помехам - длинные кабели (>50 м) требуют экранирования и правильной заземления
• Modbus RTU работает только с устройствами, поддерживающими этот протокол; несовместим с Modbus TCP или другими сетями
• Не поддерживает автономную работу - требует внешнего источника питания и подключения к контроллеру

Примеры использования

• Контроль влажности в системе рециркуляции воздуха в медицинском учреждении
• Автоматическое управление подогревом воздуха в промышленном цехе с помощью PLC
• Сбор данных для энергоаудита в крупном торговом центре
• Интеграция в BMS-систему с одновременным использованием аналогового входа для быстрого реагирования и Modbus для записи истории

Практические советы

• Перед монтажом проверьте толщину стенки воздуховода - она должна позволять погрузить датчик на нужную глубину (не менее 40 мм)
• При использовании Modbus RTU убедитесь, что все устройства на шине имеют уникальные адреса и одинаковые параметры скорости передачи (обычно 9600 бод, 8N1)
• Экранированный кабель для 0–10 В и RS-485 обязательно заземляйте только с одной стороны - обычно на стороне контроллера
• Избегайте установки рядом с источниками тепла (например, нагревательными элементами) - показания будут искажены
• При длительной работе при температурах ниже 0 C возможна конденсация - следите за состоянием поверхности сенсора
• Для обслуживания достаточно периодической продувки воздухом - чистка механическая не требуется
