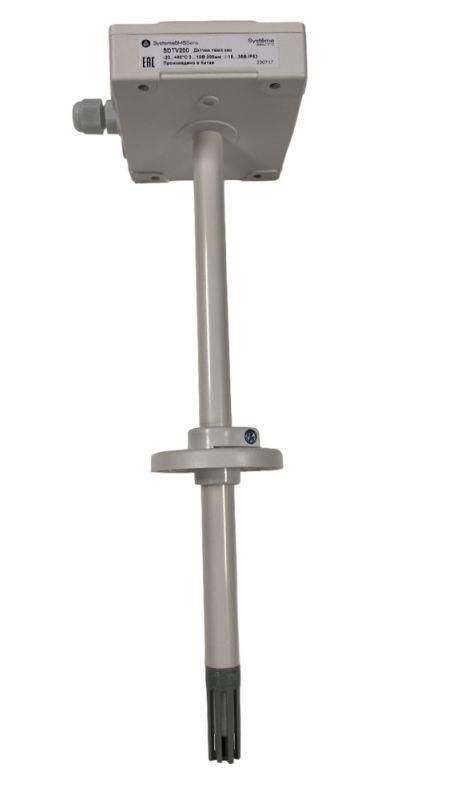

Датчик влажности и температуры канальный, 4...20мА -20...80 град 283мм(40...265мм ) =15...35В - SDHCTC200 APC

Датчик влажности и температуры канальный Systeme Electric sdhctc200 предназначен для измерения влажности и температуры внутри воздуховодов систем вентиляции и кондиционирования. Устройство передаёт данные в виде аналогового сигнала 4–20 мА, что позволяет легко интегрировать его в системы автоматизации зданий.

Назначение и область применения

Датчик влажности и температуры канальный Systeme Electric sdhctc200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля микроклимата в помещениях. Подходит для использования в офисах, больницах, промышленных объектах, лабораториях и других местах, где требуется точный мониторинг условий в воздушном потоке. Оба параметра - влажность и температура - измеряются одновременно и передаются через два отдельных токовых контура, что исключает необходимость в двух устройствах.

Технические характеристики

• Диапазон измерения влажности: 0–100 % RH
• Диапазон измерения температуры: –20 … +80 C
• Выходной сигнал: 4–20 мА для влажности и 4–20 мА для температуры (независимые каналы)
• Питающее напряжение: 15–35 В постоянного тока (24 В - оптимально)
• Длина погружной части: 283 мм
• Глубина погружения: регулируемая от 40 до 265 мм
• Степень защиты: IP53 - защищён от пыли и брызг воды с любого направления
• Крепление: монтажный фланец с винтовыми клеммами и кабельным вводом в комплекте

Совместимость и монтаж

Датчик влажности и температуры канальный Systeme Electric sdhctc200 монтируется в воздуховод через предварительно просверленное отверстие. Монтажный фланец обеспечивает герметичную посадку, а возможность регулировки глубины погружения (40–265 мм) позволяет адаптировать устройство под толщину стенки воздуховода. Кабельный ввод и винтовые клеммы позволяют подключить провода без дополнительных соединителей. Для правильной работы необходимо соблюдать полярность питания и использовать экранированные кабели для сигналов 4–20 мА, чтобы минимизировать помехи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в условиях вентиляционных систем. Степень защиты IP53 гарантирует надёжную работу даже в средах с повышенной влажностью и возможными брызгами конденсата. Напряжение питания 15–35 В соответствует промышленным стандартам управления, что делает совместимость с большинством контроллеров и модулей ввода-вывода.

Преимущества

• Два независимых выхода 4–20 мА - один на влажность, другой на температуру - упрощают подключение и снижают риск путаницы сигналов
• Регулируемая глубина погружения позволяет точно позиционировать чувствительный элемент в центральной зоне потока воздуха
• Фланцевый монтаж с уплотнением исключает утечки воздуха и повышает энергоэффективность системы
• Компактная конструкция и прочный корпус подходят для длительной эксплуатации в сложных условиях

Ограничения применения

• Не предназначен для установки в агрессивных газовых средах (например, хлор, аммиак, кислотные пары)
• IP53 не обеспечивает защиту от прямого струйного воздействия воды - не рекомендуется для открытых участков или помещений с частым мытьём
• Максимальная рабочая температура +80 C - не подходит для установки рядом с нагревательными элементами или в трубопроводах горячего пара
• Требуется внешний источник питания; встроенных батарей или беспроводной связи нет

Примеры использования

• Контроль влажности в системах кондиционирования крупного торгового центра
• Автоматическое управление деумидификаторами в медицинских учреждениях
• Интеграция в BMS (системы управления зданием) для оптимизации расхода энергии на вентиляцию
• Мониторинг условий в технологических воздуховодах пищевых производств

Практические советы

• Перед установкой проверьте, что диаметр отверстия в воздуховоде соответствует размеру фланца - не допускайте перекосов
• При прокладке кабеля используйте экран и заземлите его только на одной стороне (на контроллере), чтобы избежать шума в сигнале
• Настройка калибровки не требуется - устройство заводски откалибровано, но периодически проверяйте показания эталонным прибором
• Если воздуховод имеет толщину более 265 мм, потребуется удлинение или изменение места монтажа - датчик нельзя использовать с увеличенной глубиной погружения
• Для удобства обслуживания выбирайте место установки с доступом - замена или диагностика должны выполняться без демонтажа всего воздуховода
