Датчик влажности и температуры канальный, 4...20мА 0...+50 град 283мм(40...265мм ) =15...35В - SDHCT1C200 APC

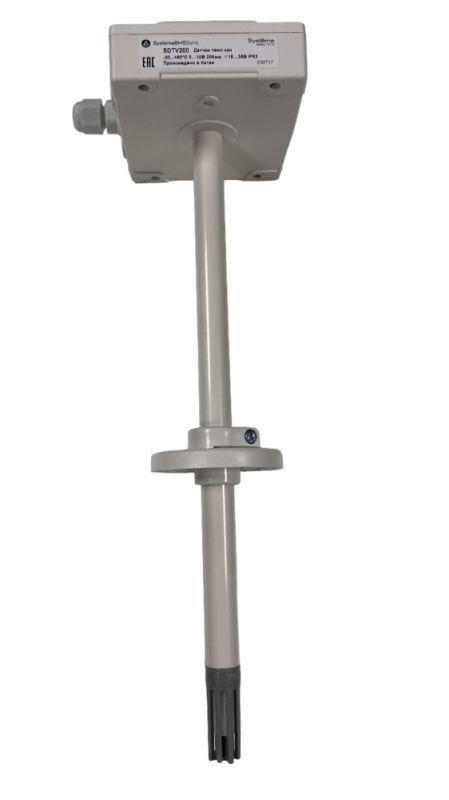

Датчик влажности и температуры канальный Systeme Electric sdhct1c200 предназначен для измерения влажности и температуры внутри воздуховодов систем вентиляции и кондиционирования. Устройство выдаёт аналоговые сигналы 4–20 мА, что позволяет легко интегрировать его в существующие системы управления.

Назначение и область применения

Датчик влажности и температуры канальный Systeme Electric sdhct1c200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля микроклимата в помещениях. Подходит для использования в коммерческих зданиях, больницах, лабораториях, промышленных объектах с точными требованиями к качеству воздуха. Обеспечивает непрерывную передачу данных в системы автоматизации - например, в БАС, PLC или контроллеры HVAC.

Технические характеристики

• Диапазон измерения влажности: 0–100 % RH
• Выходной сигнал влажности: 4–20 мА
• Диапазон измерения температуры: 0…+50 C
• Выходной сигнал температуры: 4–20 мА
• Глубина погружения: 40–265 мм (регулируемая)
• Длина погружной части: 283 мм
• Длина тела датчика: 200 мм
• Питание: 24–35 В постоянного тока (указано 15–35 В - минимальное напряжение 15 В допустимо, но рекомендовано использовать 24–35 В для стабильной работы)
• Клеммы: винтовые, для проводов до 2,5 мм2
• Степень защиты: IP53 - защищён от пыли и брызг воды под углом до 60°
• Материал корпуса: пластик, устойчивый к коррозии

Совместимость и монтаж

Датчик влажности и температуры канальный Systeme Electric sdhct1c200 оснащён монтажным фланцем и кабельным вводом - всё необходимое есть в комплекте. Для установки требуется просверлить отверстие в стенке воздуховода соответствующего диаметра (не указан, но по длине погружной части - около 30–35 мм). Глубина погружения регулируется в пределах 40–265 мм, что позволяет адаптировать положение датчика под толщину теплоизоляции или форму воздуховода. Кабель выводится через герметичный ввод, исключая попадание влаги внутрь. Подключение - к двум каналам 4–20 мА: один для влажности, второй - для температуры. Напряжение питания подаётся на клеммы, полярность соблюдается.

Безопасность и стандарты

Устройство имеет степень защиты IP53, что обеспечивает безопасную работу в условиях повышенной влажности и наличия пыли. Соответствует требованиям EN 60730-1 для бытовой и аналогичной аппаратуры. Не содержит опасных веществ согласно RoHS. Работает в рамках нормативов для промышленных датчиков, не требует сертификации для большинства применений в HVAC.

Преимущества

• Два независимых сигнала 4–20 мА - можно подключить к одному устройству сбора данных без необходимости в двухканальном преобразователе
• Регулируемая глубина погружения - удобно для установки в воздуховоды с разной толщиной стенок и изоляцией
• Фланцевый крепление - упрощает замену и обслуживание без демонтажа всего участка воздуховода
• Интегрированный кабельный ввод - снижает риск протечек и повреждений кабеля
• Нет движущихся частей - надёжная работа в течение длительного времени

Ограничения применения

• Не предназначен для установки в агрессивных средах - не переносит химически активные газы, пары растворителей, кислоты
• IP53 недостаточен для помещений с постоянным воздействием воды - не подходит для улицы, душевых, мойках
• Рабочий диапазон температур ограничен +50 C - нельзя использовать в нагревательных камерах, сушилках, где температура выше
• Питание 24–35 В - несовместим с системами на 12 В или 5 В
• Не поддерживает цифровую связь (Modbus, BACnet) - требует внешнего АЦП для интеграции в современные цифровые сети

Примеры использования

• Контроль влажности в системах кондиционирования офисных зданий
• Автоматическое управление де Humidifiers в медицинских учреждениях
• Мониторинг условий в воздуховодах промышленных печей с рециркуляцией воздуха
• Интеграция в системы энергоэффективности зданий для оптимизации режимов вентиляции

Практические советы

• Перед установкой проверьте толщину стенки воздуховода - глубина погружения должна позволять датчику находиться в центральной зоне потока, а не у стенки
• Используйте кабели с экранированием и заземлением экрана - это минимизирует помехи в сигнале 4–20 мА
• Не закрывайте датчик изоляцией или материалами - он должен контактировать с воздушным потоком
• При монтаже в металлический воздуховод убедитесь, что фланец плотно прилегает - используйте уплотнитель, если есть щели
• Для долговременной работы рекомендуется периодическая проверка показаний эталонным прибором - особенно после 1–2 лет эксплуатации
