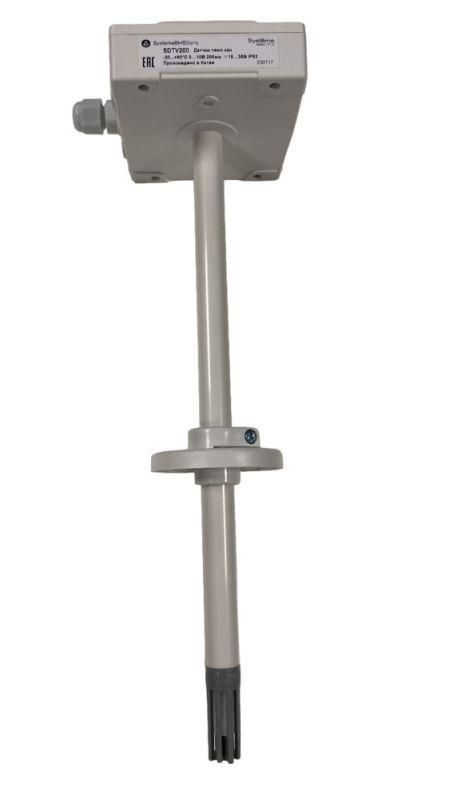

Датчик влажности и температуры канальный, 4...20мА -20...80 градPT1000 283мм(40...265мм ) =15...35В - SDHCTP200 APC

Датчик влажности и температуры канальный CPT1000 от Systeme Electric предназначен для постоянного контроля микроклимата внутри воздуховодов систем вентиляции и кондиционирования. Артикул sdhctp200 обеспечивает два независимых сигнала - аналоговый токовый для влажности и сопротивление Pt1000 для температуры - что упрощает интеграцию в существующие системы управления.

Назначение и область применения

Датчик CPT1000 устанавливается внутрь прямоугольных или круглых воздуховодов для измерения относительной влажности и температуры воздуха. Подходит для систем HVAC в офисах, больницах, промышленных цехах и логистических комплексах. Применяется там, где требуется точный контроль условий воздуха - например, в помещениях с чувствительным оборудованием, хранилищах продуктов или фармацевтических производствах.

Технические характеристики

• Измеряемый параметр: относительная влажность (0–100 %) и температура (-20…+80 C)
• Выходной сигнал влажности: токовый 4–20 мА
• Выходной сигнал температуры: сопротивление Pt1000 (по стандарту IEC 60751)
• Глубина погружения: регулируемая от 40 до 265 мм
• Длина погружной части: 283 мм
• Размер монтажного фланца: 200 мм (для установки в воздуховод)
• Питание: 15–35 В постоянного тока
• Степень защиты: IP53 - защищён от пыли и брызг воды под углом до 60°
• Клеммы: винтовые, для проводов до 2,5 мм2

Совместимость и монтаж

Датчик CPT1000 монтируется через фланец, который крепится к стенке воздуховода. Кабельный ввод уже встроен - достаточно протянуть кабель через него и подключить к винтовым клеммам. Для правильной работы важно, чтобы погружная часть находилась в потоке воздуха, а не в зоне застоя. Глубину можно менять, вытягивая или вдвигая датчик - это позволяет адаптировать его под толщину теплоизоляции или стенки воздуховода. Учитывайте, что максимальная глубина 265 мм требует наличия достаточного расстояния между внешней поверхностью воздуховода и внутренним слоем изоляции.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Выходной сигнал Pt1000 соответствует стандарту IEC 60751, что гарантирует совместимость с большинством контроллеров и регистраторов. Защита IP53 допускает использование в условиях повышенной влажности, но не предназначена для прямого контакта с водой или мойки под давлением.

Преимущества

• Два независимых выхода - 4–20 мА и Pt1000 - позволяют одновременно использовать разные типы входов в АСУ ТП
• Регулируемая глубина погружения даёт гибкость при установке в воздуховоды с разной толщиной стенок
• Монтажный фланец и кабельный ввод в комплекте - не нужны дополнительные детали
• Широкий диапазон питания (15–35 В) совместим с большинством промышленных источников
• Пластиковый корпус с высокой механической прочностью устойчив к деформациям при монтаже

Ограничения применения

• Не применяется в агрессивных средах - пары кислот, щелочей, растворителей повредят сенсор
• IP53 не обеспечивает герметичность при погружении - нельзя использовать во влажных камерах или на улице
• Pt1000 требует специального преобразователя или контроллера с входом сопротивления; не работает с обычными 4–20 мА приемниками без переключения режима
• Запрещено применять при температуре выше +80 C - риск повреждения сенсора
• Не рекомендован для установки в местах с сильными воздушными завихрениями - показания будут нестабильны

Примеры использования

• Контроль влажности в системе кондиционирования торгового центра
• Автоматическое управление увлажнителем в фармацевтическом производстве
• Фиксация температуры в рециркуляционном канале промышленной печи
• Интеграция в БАС здания для сбора данных по энергоэффективности

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр воздуховода был больше 200 мм - иначе фланец не войдёт
• Подключение Pt1000 выполняйте медными проводами минимального сечения 0,5 мм2, чтобы минимизировать погрешность
• Настройте контроллер на считывание Pt1000 в режиме 3-проводного соединения - так точнее, чем 2-проводное
• При длительной работе при температуре ниже 0 C возможна конденсация - используйте антиконденсационную трубку или продувку
• Не затягивайте винты клемм слишком сильно - есть риск повреждения пластиковой колодки
• Датчик CPT1000 не требует калибровки при нормальных условиях, но рекомендуется периодическая проверка раз в 12 месяцев
