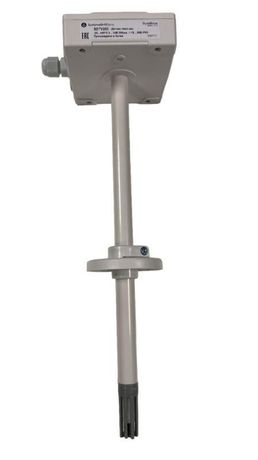

Датчик температуры канальный, -20...80 град 4...20мА 283мм(40...265мм ) =15...35В - SDTC200 APC

Датчик температуры канальный Systeme Electric sdtc200 предназначен для измерения температуры воздуха внутри воздуховодов систем вентиляции и кондиционирования. Устройство передает данные в виде токового сигнала 4–20 мА, что обеспечивает устойчивую связь даже при длинных кабельных трассах.

Назначение и область применения

Датчик температуры канальный Systeme Electric sdtc200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздушного потока. Подходит для использования в системах HVAC - офисных зданиях, промышленных цехах, лабораториях и медицинских учреждениях. Применяется совместно с контроллерами, регуляторами и БАС для автоматического управления климатическими параметрами.

Технические характеристики

• Диапазон измерения температуры: –20 C до +80 C
• Выходной сигнал: 4–20 мА (линейная зависимость от температуры)
• Длина погружной части: 283 мм
• Глубина погружения: регулируемая от 40 до 265 мм - позволяет адаптировать положение чувствительного элемента под толщину стенки воздуховода
• Электропитание: 15–35 В постоянного тока
• Степень защиты корпуса: IP53 - защищён от пыли и брызг воды с любого направления
• Тип соединения: винтовые клеммы для надёжного подключения проводов
• Монтажный фланец и кабельный ввод входят в комплект

Совместимость и монтаж

Датчик температуры канальный Systeme Electric sdtc200 монтируется через предварительно просверленное отверстие в стенке воздуховода. Монтажный фланец плотно прилегает к поверхности, исключая утечку воздуха. Кабельный ввод позволяет безопасно вывести шлейф наружу без повреждения изоляции. Для правильной работы необходимо соблюдать рекомендованную глубину погружения - не менее 40 мм, чтобы термочувствительный элемент находился в основном потоке воздуха, а не у стенки. Диаметр отверстия для установки должен соответствовать внешнему диаметру фланца - проверьте его перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, используемого в системах вентиляции. Степень защиты IP53 гарантирует работу в условиях повышенной влажности и наличия пыли, типичных для воздуховодов. Напряжение питания 15–35 В DC исключает риск поражения током при обслуживании. Работа в диапазоне от –20 C до +80 C допускает применение в холодных помещениях и рядом с нагревательными элементами.

Преимущества

• Регулируемая глубина погружения - точная настройка без замены устройства
• Интегрированный фланец и кабельный ввод - снижают время монтажа и количество деталей
• Токовый выход 4–20 мА - минимальная потеря сигнала на расстоянии, устойчив к помехам
• Защита IP53 - надёжная работа в запылённых и влажных средах
• Винтовые клеммы - удобны для многократного подключения и переподключения

Ограничения применения

• Не предназначен для установки в агрессивных газовых средах - например, в системах с хлором, аммиаком или кислотными парами
• Не следует использовать при температуре выше +80 C - возможен выход из строя датчика
• Не рассчитан на погружение в жидкости - IP53 не обеспечивает герметичность при контакте с водой
• Требуется источник питания 15–35 В DC; несовместим с сетью 220 В AC без преобразователя

Примеры использования

• Контроль температуры в приточных каналах системы кондиционирования в торговом центре
• Автоматическое управление тепловой мощностью в рециркуляционном воздуховоде производственного цеха
• Фиксация температуры на выходе из теплообменника в системе вентиляции больницы
• Связь с BMS для оптимизации энергопотребления в административном здании

Практические советы

• Перед установкой убедитесь, что толщина стенки воздуховода не превышает 265 мм - иначе датчик не сможет полностью войти
• При монтаже в металлический воздуховод используйте изолирующую прокладку между фланцем и поверхностью, чтобы избежать коррозии
• Подключение к контроллеру выполняйте экранированным кабелем, заземлив экран на одной стороне
• Проверяйте целостность сигнала 4–20 мА мультиметром после подключения - нулевой ток указывает на обрыв или отсутствие питания
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы
