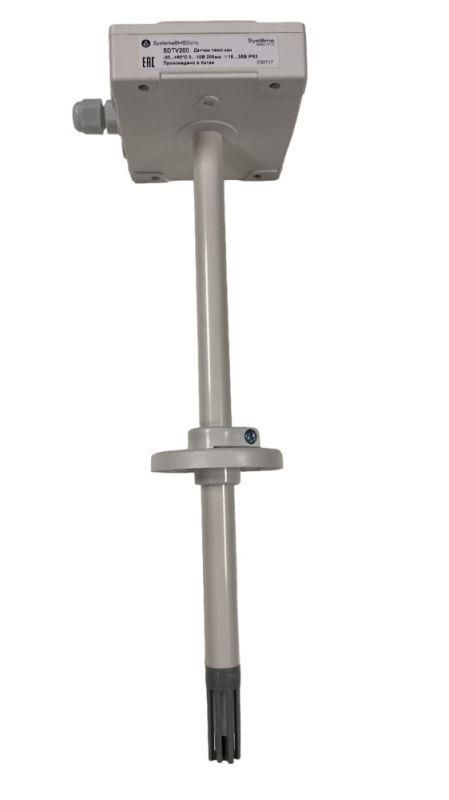

Датчик температуры канальный, -20...+80 град 0...10В 283мм(40...265мм)=15...35В - SDTV200 APC

Датчик температуры канальный Systeme Electric sdtv200 предназначен для измерения температуры воздушного потока внутри воздуховодов систем вентиляции и кондиционирования. Устройство выдает аналоговый сигнал 0–10 В, что позволяет легко интегрировать его в системы автоматизации с контроллерами, поддерживающими этот формат.

Назначение и область применения

Датчик температуры канальный Systeme Electric sdtv200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздуха. Подходит для использования в HVAC-системах коммерческих зданий, офисах, торговых центрах и промышленных объектах. Применяется в связке с регуляторами, БАС, терморегуляторами и другими устройствами, принимающими входной сигнал 0–10 В.

Технические характеристики

• Диапазон измеряемой температуры: –20 … +80 C
• Выходной сигнал: 0–10 В постоянного тока
• Длина погружной части: 283 мм
• Глубина погружения: от 40 до 265 мм (регулируется за счет вставки в канал)
• Рабочее напряжение питания: 15–35 В постоянного тока
• Степень защиты корпуса: IP53 - защита от пыли и брызг воды
• Тип соединения: винтовые клеммы для подключения проводов
• Монтажный фланец и кабельный ввод входят в комплект

Совместимость и монтаж

Датчик температуры канальный Systeme Electric sdtv200 устанавливается через предварительно просверленное отверстие в стенке воздуховода. Монтажный фланец обеспечивает герметичную посадку, исключая утечку воздуха. Кабельный ввод позволяет протянуть шлейф в сторону контроллера без повреждений. Для правильной работы необходимо соблюдать минимальную глубину погружения 40 мм - меньше этого значения показания будут некорректными. Диаметр отверстия в воздуховоде должен соответствовать внешнему размеру фланца - около 200 мм.

Безопасность и стандарты

Устройство имеет степень защиты IP53, что допускает использование в помещениях с повышенной влажностью, но не предназначено для открытых площадок или мест с прямым воздействием воды. Напряжение питания 15–35 В постоянного тока требует наличия подходящего источника - не совместимо с сетью 220 В без преобразователя. Элементы конструкции выполнены из материалов, безопасных для контакта с воздушным потоком.

Преимущества

• Широкий диапазон измерения - подходит для холодных и теплых помещений, включая зимние условия
• Линейный выход 0–10 В - совместим с большинством современных систем управления
• Регулируемая глубина погружения - можно адаптировать под толщину стенки воздуховода
• Фланцевый монтаж - минимизирует утечки воздуха и снижает риск деформаций
• Интегрированный кабельный ввод - ускоряет сборку и защищает кабели от перегибов

Ограничения применения

• Не для установки в трубопроводах с жидкостями - только для воздуха
• Запрещена работа при температуре выше +80 C - возможна потеря точности или повреждение
• IP53 недостаточно для влажных сред с прямым попаданием воды - не использовать вне закрытых воздуховодов
• Требуется источник питания 15–35 В DC; нельзя питать от сети 220 В AC без блока питания
• Не рекомендовано применение в агрессивных газовых средах (например, хлор, аммиак)

Примеры использования

• Контроль температуры в рециркуляционном воздуховоде системы кондиционирования в торговом центре
• Автоматическое управление нагревом в приточных установках на заводе
• Обратная связь для PID-регулятора в системе вентиляции жилого комплекса
• Измерение температуры после теплообменника в системе рекуперации

Практические советы

• Перед монтажом проверьте толщину стенки воздуховода - она должна позволить погрузить чувствительный элемент минимум на 40 мм
• Подключение проводов выполняйте при отключенном питании - высокое напряжение на сигнальных линиях может повредить контроллер
• Избегайте установки рядом с источниками тепла (лампы, оборудование) - это исказит показания
• При использовании длинных кабелей (>30 м) используйте экранированный провод и заземлите экран на одном конце
• Датчик температуры канальный Systeme Electric sdtv200 не требует калибровки при нормальных условиях эксплуатации - достаточно правильно смонтировать и подключить
