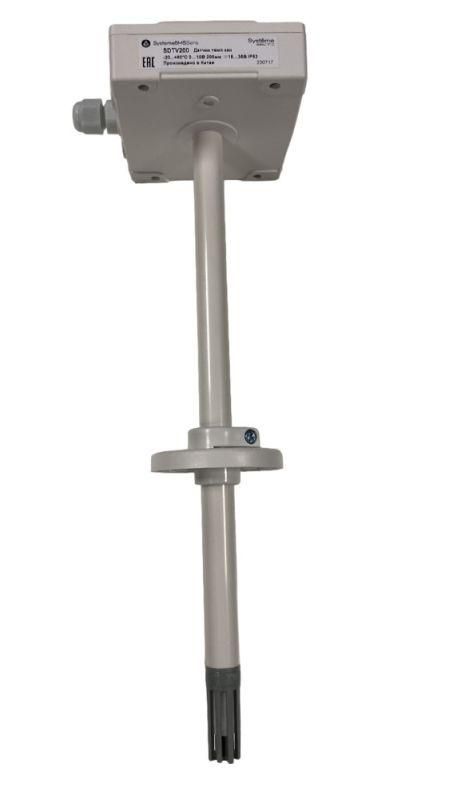

Датчик температуры канальный, 0...+50 град 0...10В 283мм(40...265мм ) =15...35В - SDT1V200 APC

Датчик температуры канальный Systeme Electric sdt1v200 предназначен для измерения температуры воздуха внутри воздуховодов систем вентиляции и кондиционирования. Устройство выдает аналоговый сигнал 0–10 В, что позволяет легко интегрировать его в системы автоматизации зданий.

Назначение и область применения

Датчик температуры канальный sdt1v200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздушного потока. Подходит для использования в системах HVAC - например, в офисных зданиях, торговых центрах, промышленных объектах с принудительной вентиляцией. Его основная задача - передавать данные о температуре воздуха в контроллеры, чтобы обеспечить точную регулировку работы оборудования.

Технические характеристики

• Диапазон измерения температуры: 0…+50 C
• Выходной сигнал: 0…10 В постоянного тока (аналоговый)
• Длина погружной части: 283 мм
• Глубина погружения: от 40 до 265 мм - можно регулировать в зависимости от толщины стенки воздуховода
• Электропитание: 15…35 В постоянного тока
• Степень защиты корпуса: IP53 - защищен от пыли и брызг воды с любого направления
• Тип соединения: винтовые клеммы для надежного подключения проводов
• Монтажный фланец и кабельный ввод входят в комплект

Совместимость и монтаж

Датчик температуры канальный sdt1v200 совместим с любыми контроллерами, принимающими входной сигнал 0–10 В. Для установки требуется просверлить отверстие в стенке воздуховода подходящего размера - диаметр отверстия должен соответствовать внешнему диаметру погружной части. Монтажный фланец плотно прижимает устройство к поверхности, предотвращая утечку воздуха. Кабельный ввод позволяет безопасно выводить провода наружу. Рекомендуется устанавливать датчик в участках с равномерным потоком воздуха - подальше от изгибов, клапанов и нагревательных элементов.

Безопасность и стандарты

Защита IP53 обеспечивает работу устройства в условиях повышенной влажности и наличия пыли, типичных для воздуховодов. Напряжение питания 15–35 В соответствует распространенным стандартам управления в системах HVAC. Конструкция не содержит опасных напряжений выше 50 В, что снижает риск поражения электрическим током при обслуживании.

Преимущества

• Регулируемая глубина погружения - удобна при монтаже в воздуховоды разной толщины
• Фланец и кабельный ввод в комплекте - не требуют доп purchases
• Аналоговый выход 0–10 В - совместим с большинством существующих систем автоматизации
• Устойчивость к пыли и брызгам - повышает долговечность в сложных условиях
• Простой монтаж через винтовые клеммы - не нужен пайка или специнструмент

Ограничения применения

• Не предназначен для установки в средах с температурой выше +50 C - возможен перегрев и выход из строя
• Не рекомендуется использовать в агрессивных газовых средах (например, химических производствах)
• Не подходит для монтажа в трубах с высокой скоростью потока (>10 м/с) - может вызвать вибрацию и механический износ
• Не имеет встроенной самодиагностики - необходимо проверять целостность сигнала вручную

Примеры использования

• Контроль температуры в рециркуляционном воздуховоде офисного здания
• Интеграция в систему теплового насоса для определения температуры подаваемого воздуха
• Автоматическое управление заслонками в промышленной вентиляции на основе показаний датчика
• Система аварийной сигнализации при превышении пороговой температуры в воздуховоде

Практические советы

• Перед установкой убедитесь, что толщина стенки воздуховода не превышает 265 мм - иначе датчик не сможет полностью войти
• Закрепите кабель рядом с датчиком, чтобы исключить нагрузку на клеммы - особенно при вибрации
• Проверьте полярность при подключении: "+" и "-" должны соответствовать требованиям контроллера
• При длительной работе в запыленных помещениях периодически осматривайте поверхность датчика - пыль может снижать чувствительность
• Для точности измерений не устанавливайте датчик сразу после теплообменника или в месте скопления холодного воздуха
