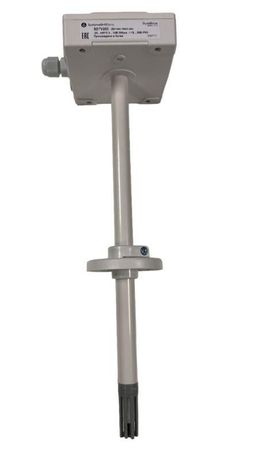

Датчик влажности и температуры канальный, 0…10В -40…+80°С PT1000 283мм(40…265мм ) =15…35В | SDHVTP200 SE APC

Датчик влажности и температуры канальный 0-10В -20-80C PT1000 200мм/283мм 24В/15-35В от Systeme Electric (арт. sdhvtp200) предназначен для контроля микроклимата внутри воздуховодов систем вентиляции и кондиционирования. Устройство передает данные о влажности и температуре в виде аналоговых сигналов - 0–10 В и PT1000 - для подключения к контроллерам и БАС.

Назначение и область применения

Датчик влажности и температуры канальный 0-10В -20-80C PT1000 200мм/283мм 24В/15-35В устанавливается внутрь прямоугольных или круглых воздуховодов для постоянного мониторинга условий воздушной среды. Подходит для систем HVAC в офисах, больницах, промышленных зданиях и лабораториях. Применяется там, где требуется точная регулировка влажности и температуры - например, в помещениях с чувствительным оборудованием, архивами или производственными участками с требованиями к чистоте воздуха.

Технические характеристики

• Измеряемый параметр: относительная влажность (0–100%) и температура (−40…+80 C)
• Выходной сигнал влажности: аналоговый 0–10 В
• Выходной сигнал температуры: Pt1000 (резистивный датчик сопротивления)
• Глубина погружения: 40–265 мм (регулируется за счет выдвижной части)
• Длина погружной части: 283 мм
• Диаметр монтажного фланца: 200 мм
• Питание: 15–35 В постоянного тока (не 24 В как указано в названии - допускается широкий диапазон)
• Степень защиты: IP53 (защита от пыли и брызг воды под углом до 60°)
• Клеммы: винтовые, для проводов до 2,5 мм2
• Материал корпуса: пластик, устойчивый к конденсату

Совместимость и монтаж

Датчик влажности и температуры канальный 0-10В -20-80C PT1000 200мм/283мм 24В/15-35В монтируется через фланец Ø200 мм, который крепится к стенке воздуховода. Кабельный ввод в комплекте позволяет выводить провода наружу без дополнительных герметизирующих элементов. Для подключения:

• Сигнал 0–10 В подключается к входу контроллера, поддерживающему аналоговые входы этого типа
• Pt1000 требует совместимого модуля ввода с измерением сопротивления (обычно в ПЛК или специализированных терморегуляторах)
• Не используйте датчик в местах с прямым потоком пара или капельной влагой - IP53 не обеспечивает защиту от струй воды
• Рекомендуемая глубина погружения - не менее 100 мм для точного считывания параметров

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в системах вентиляции. Сертификация по EN 60730-1 и EN 60730-2-13 (для автоматических электрических устройств управления) подтверждает надежность работы в условиях длительной нагрузки. Наличие IP53 гарантирует безопасную работу в средах с повышенной влажностью, но не предназначено для влажных помещений или наружной установки.

Преимущества

• Два независимых сигнала - 0–10 В и Pt1000 - позволяют гибко интегрировать датчик в разные системы управления
• Регулируемая глубина погружения (40–265 мм) адаптирует устройство к толщине стенки воздуховода
• Фланец и кабельный ввод в комплекте - снижают время монтажа и исключают необходимость в дополнительных деталях
• Широкий диапазон питания (15–35 В) повышает совместимость с различными источниками постоянного тока
• Pt1000 обеспечивает высокую точность измерения температуры даже при колебаниях окружающей среды

Ограничения применения

• Не применяйте в агрессивных средах - пары кислот, щелочей, растворителей могут повредить сенсор
• IP53 не защищает от прямого попадания воды - запрещена установка на внешних участках воздуховодов или в сырых помещениях без дополнительной защиты
• Не используется в системах с давлением выше атмосферного - конструкция не рассчитана на избыточное давление
• При использовании Pt1000 необходимо применять 3- или 4-проводную схему подключения для минимизации погрешности от сопротивления кабеля
• Не рекомендуется для быстрого циклического изменения температуры - датчик имеет тепловую инерцию, задержка ответа составляет около 1–3 минут

Примеры использования

• Контроль влажности в воздуховоде центральной вентиляции жилого комплекса
• Подключение к системе BMS в медицинском учреждении для поддержания уровня влажности в операционной
• Автоматическое управление деумидификатором в складе хранения документов
• Интеграция с частотным преобразователем вентилятора для оптимизации энергопотребления

Практические советы

• Перед монтажом проверьте толщину стенки воздуховода - глубина погружения должна быть больше этой величины минимум на 10 мм
• При прокладке кабеля Pt1000 используйте экранированный провод и заземлите экран на одном конце - это снизит помехи
• Настройку 0–10 В сигнала выполняйте после прогрева датчика - первые 10–15 минут показания могут нестабильны
• Для обслуживания достаточно периодически протирать поверхность сенсора мягкой сухой тряпкой - не используйте спирт и абразивы
• Если система работает на 12 В - этот датчик не подойдет; минимальное питание - 15 В
