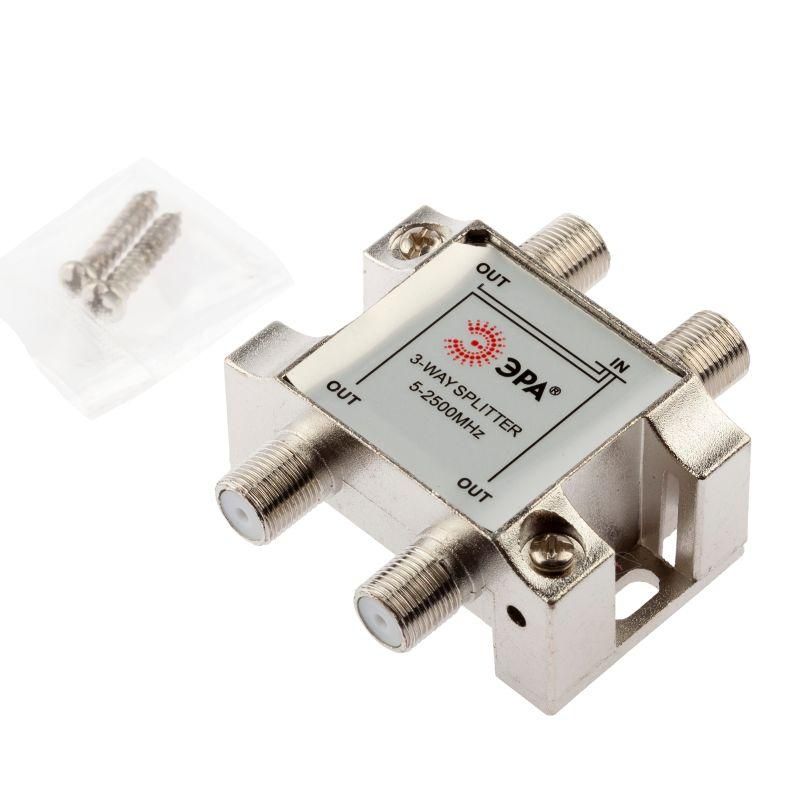

Делитель ТВ D-F-SAT-03 3 ответвления под F разъём 5-2500 МГц | Б0048327 ЭРА

Делитель ТВ D-F-SAT-03 от ЭРА - это надежный тройной делитель сигнала для распределения TV и спутникового сигнала между несколькими приемниками. Подходит для дома, многоквартирного жилья и малых офисов. Артикул б0048327 обеспечивает совместимость со стандартными F-разъемами и работает в широком диапазоне частот.

Назначение и область применения

Делитель ТВ D-F-SAT-03 предназначен для равномерного распределения одного входного телевизионного или спутникового сигнала на три выхода. Применяется в системах антенн, где один сигнал от общей антенны или спутникового ресивера необходимо передать одновременно на несколько телевизоров, приставок или модемов. Часто используется в многоквартирных домах, гостиницах, общежитиях и частных домах без сложной системы распределения.

Технические характеристики

• Тип: пассивный делитель с тремя ответвлениями
• Частотный диапазон: 5–2500 МГц - покрывает все аналоговые, цифровые и спутниковые каналы (включая DVB-T/T2, DVB-S/S2)
• Количество портов: 1 вход, 3 выхода
• Потери на ответвление: 9,5 дБ на каждый выход - уровень потерь стандартизирован для равномерного распределения
• Потери на проход: 9,5 дБ - сигнал на каждом выходе имеет одинаковое затухание, что важно для согласования уровней
• Разъемы: F-разъемы (стандартные для телевизионных кабелей RG-6/RG-59)
• Корпус: металлический, хромированный - обеспечивает экранирование и долговечность

Совместимость и монтаж

Делитель ТВ D-F-SAT-03 совместим со всеми устройствами, использующими коаксиальные кабели с F-разъемами: телевизоры, цифровые приставки, спутниковые ресиверы, усилители сигнала. Установка занимает минуту - достаточно просто завинтить кабель в входной порт и подключить три выходных кабеля к приемникам. Инструмент не требуется. Никаких настроек или питания не нуждается - полностью пассивное устройство.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних электромагнитных помех благодаря металлическому корпусу. Отсутствие активных компонентов исключает риск перегрева, возгорания или скачков напряжения. Не содержит свинца и опасных веществ, соответствует нормам RoHS.

Преимущества

• Высокая точность разделения сигнала - одинаковая потеря на всех трех выходах гарантирует стабильную картинку на всех устройствах
• Металлический корпус снижает влияние радиопомех и повышает срок службы
• Устойчив к механическим воздействиям - прочная конструкция выдерживает монтаж в труднодоступных местах
• Не требует обслуживания и замены элементов - служит десятки лет при правильном использовании

Ограничения применения

• Не подходит для усиления слабого сигнала - делитель лишь распределяет имеющийся сигнал; при слабом входе изображение будет шумным
• Запрещено использовать в цепях с питанием через кабель (например, с активными антеннами или LNB с питанием 12/18 В) - возможна поломка устройства
• Не рекомендован для более чем 3 устройств - при большем количестве потребуется каскадное включение или усилитель

Примеры использования

• Подключение трех телевизоров в квартире к одной комнатной антенне
• Распределение сигнала от спутникового ресивера на экраны в гостиной, спальне и детской
• Обеспечение TV-сигналом в офисе или мини-отеле с несколькими номерами
• Интеграция в систему «умного дома» для вывода видео на несколько дисплеев

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, рассмотрите использование предварительного усилителя
• Используйте качественные кабели с хорошей экранировкой (RG-6) - плохой кабель усугубляет потери
• Не допускайте перегибов и растяжения кабелей после подключения - это увеличивает потери и вызывает помехи
• Артикул б0048327 и модель D-F-SAT-03 от ЭРА легко заменяются на аналоги, но лучше сохранять ту же серию для совместимости
• При монтаже в стене или шахте закрепите делитель фиксирующими зажимами - металл позволяет крепить даже саморезами
