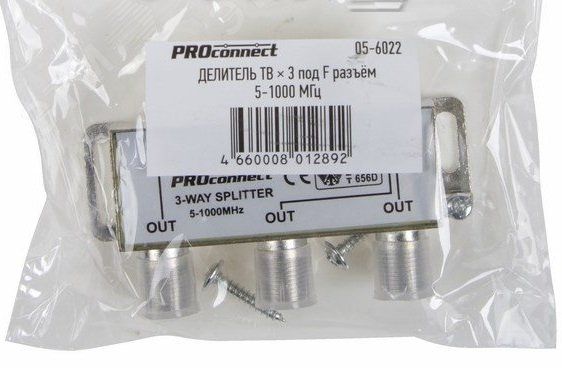

Делитель ТВ х 3 под F разъём 5-1000 МГц PROCONNE CT, REXANT - 05-6022 MEET

Делитель телевизионный х 3 под F-разъем, частота 5-1000 МГц от REXANT (артикулы 05-6022 и etm05-6022) позволяет распределить входной TV-сигнал от одной антенны между тремя устройствами - телевизорами, ресиверами или модемами - без потерь качества в рабочем диапазоне.

Назначение и область применения

Этот делитель используется там, где один источник сигнала - например, уличная антенна - должен питать сразу три приемника. Подходит для домашних систем эфирного ТВ, кабельного вещания и цифрового радиовещания DAB+. Частотный диапазон 5–1000 МГц покрывает все современные каналы UHF/VHF, включая HD-вещание.

Технические характеристики

• Количество выходов: 3
• Тип разъемов: F-разъем (стандартный для коаксиальных кабелей RG-6/RG-59)
• Частотный диапазон: 5–1000 МГц (5 МГц - нижняя граница, 1 ГГц - верхняя)
• Материал корпуса: латунь - обеспечивает прочность и хорошую экранирующую способность
• Цвет: серебристый (естественный цвет латуни с антикоррозийным покрытием)
• Тип устройства: пассивный делитель (не требует питания)

Совместимость и монтаж

Делитель телевизионный х 3 под F-разъем совместим со всеми стандартными коаксиальными кабелями с F-коннекторами. Для установки достаточно завинтить кабели от антенны (вход) и каждого телевизора/ресивера (выходы) до упора - резьба M20x1.

Не используйте переходники или удлинители на участках между делителем и приемниками - они снижают уровень сигнала. Убедитесь, что все кабели имеют одинаковое волновое сопротивление 75 Ом.

Безопасность и стандарты

Устройство не содержит активных компонентов и не генерирует помехи. Соответствует требованиям к пассивным RF-устройствам для бытовой и коммерческой эксплуатации. Нет специфических сертификатов, указанных производителем - применяется в рамках общих норм EMI/EMC для аналоговой и цифровой телевизионной техники.

Преимущества

• Высокая герметичность благодаря металлическому корпусу из латуни - защищает от влаги и окисления
• Стабильное разделение сигнала с минимальным затуханием (типичное ослабление около 7–8 дБ на каждый выход)
• Поддержка широкого частотного диапазона - работает даже с новыми цифровыми стандартами
• Простота монтажа - никаких инструментов, кроме плоскогубцев для фиксации разъемов, не требуется

Ограничения применения

• Не подходит для усиления слабого сигнала - делитель лишь распределяет уже существующий; при слабом входном сигнале возможны помехи на всех выходах
• Запрещено использовать в цепях с высоким напряжением (например, рядом с силовыми проводами без экрана)
• Не рекомендован для подключения более трех устройств - перегрузка вызовет значительное ослабление сигнала
• Не предназначена для работы в средах с постоянным воздействием воды - хотя латунь устойчив, разъемы не имеют IP-защиты

Примеры использования

• Подключение трёх телевизоров в квартире к одной комнатной антенне
• Раздача сигнала от внешней антенны на ресиверы в гостиной, спальне и кухне
• Использование в маленьком офисе или кафе для вывода одного канала на несколько экранов
• Объединение сигнала от антенны и спутникового ресивера (при условии совпадения частотных диапазонов)

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 45 дБмкВ, лучше добавить усилитель перед делителем
• Избегайте скручивания кабелей вокруг делителя - это создаёт паразитные помехи
• При использовании в помещении с высокой влажностью (ванная, бассейн) закройте корпус термоусадкой или поместите в пластиковую коробку
• При замене старого делителя - отключите питание всех устройств, чтобы избежать повреждений при подключении
• Проверяйте плотность затяжки F-разъемов: недостаточно - будет шум, слишком сильно - можно повредить резьбу
